Italiano

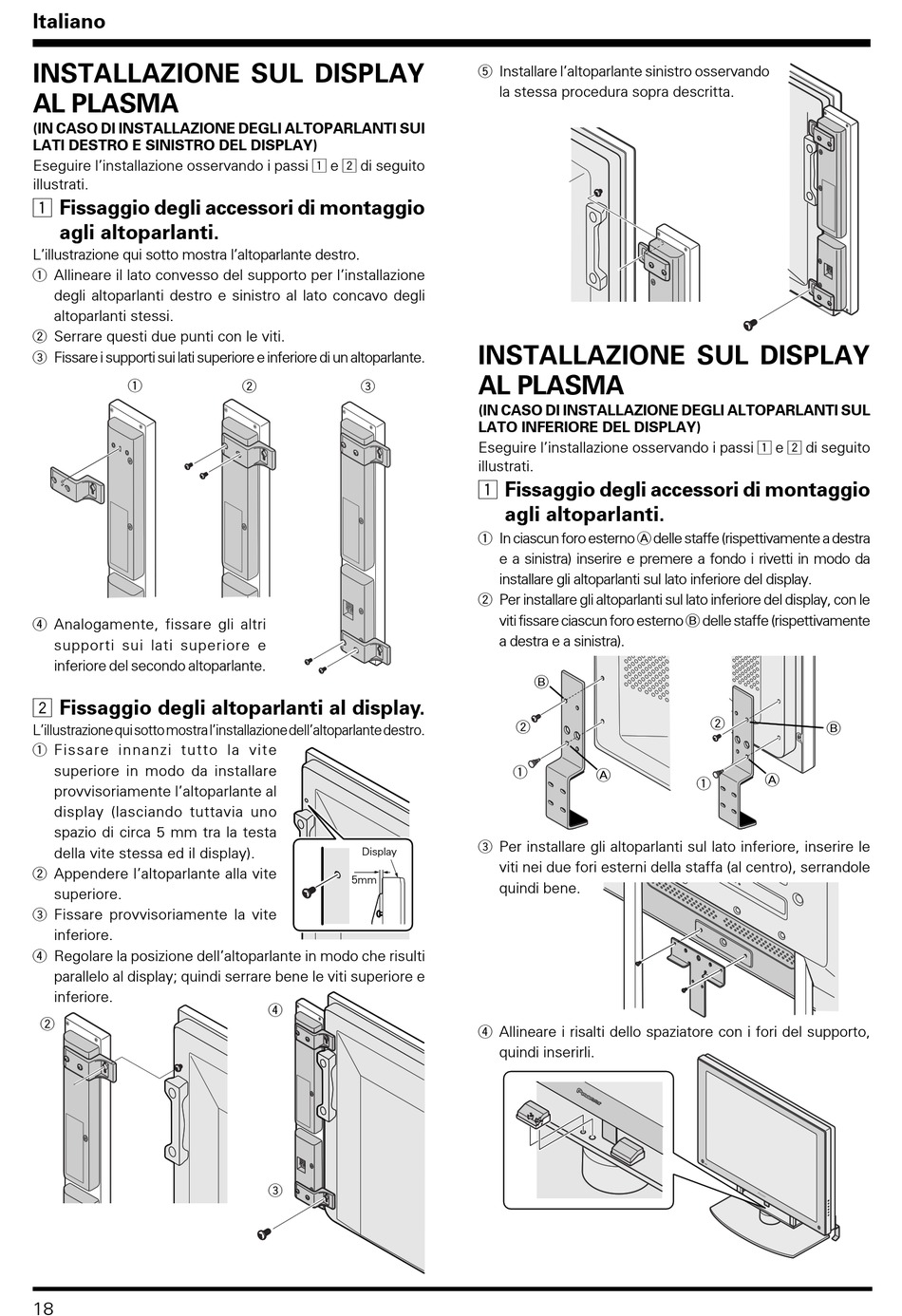

INSTALLAZIONE SUL DISPLAY
AL PLASMA
(IN CASO DI INSTALLAZIONE DEGLI ALTOPARLANTI SUI
LATI DESTRO E SINISTRO DEL DISPLAY)
Eseguire l'installazione osservando i passi 1 e 2 di seguito
illustrati.
1 Fissaggio degli accessori di montaggio
agli altoparlanti.
L'illustrazione qui sotto mostra l'altoparlante destro.
1 Allineare il lato convesso del supporto per l'installazione
degli altoparlanti destro e sinistro al lato concavo degli
altoparlanti stessi.
2 Serrare questi due punti con le viti.
3 Fissare i supporti sui lati superiore e inferiore di un altoparlante.
1
4 Analogamente, fissare gli altri
supporti sui lati superiore e
inferiore del secondo altoparlante.
2 Fissaggio degli altoparlanti al display.
L'illustrazione qui sotto mostra l'installazione dell'altoparlante destro.
1 Fissare innanzi tutto la vite
superiore in modo da installare
provvisoriamente l'altoparlante al
display (lasciando tuttavia uno
spazio di circa 5 mm tra la testa
della vite stessa ed il display).
2 Appendere l'altoparlante alla vite
superiore.
3 Fissare provvisoriamente la vite
inferiore.
4 Regolare la posizione dell'altoparlante in modo che risulti
parallelo al display; quindi serrare bene le viti superiore e
inferiore.
2
18
2 3
Display
5mm
4
3
5 Installare l'altoparlante sinistro osservando
la stessa procedura sopra descritta.
INSTALLAZIONE SUL DISPLAY
AL PLASMA
(IN CASO DI INSTALLAZIONE DEGLI ALTOPARLANTI SUL
LATO INFERIORE DEL DISPLAY)
Eseguire l'installazione osservando i passi 1 e 2 di seguito
illustrati.
1 Fissaggio degli accessori di montaggio
agli altoparlanti.
1 In ciascun foro esterno A delle staffe (rispettivamente a destra
e a sinistra) inserire e premere a fondo i rivetti in modo da
installare gli altoparlanti sul lato inferiore del display.
2 Per installare gli altoparlanti sul lato inferiore del display, con le
viti fissare ciascun foro esterno B delle staffe (rispettivamente
a destra e a sinistra).
B
2
1
A
3 Per installare gli altoparlanti sul lato inferiore, inserire le
viti nei due fori esterni della staffa (al centro), serrandole
quindi bene.
4 Allineare i risalti dello spaziatore con i fori del supporto,
quindi inserirli.
2
B
A
1
