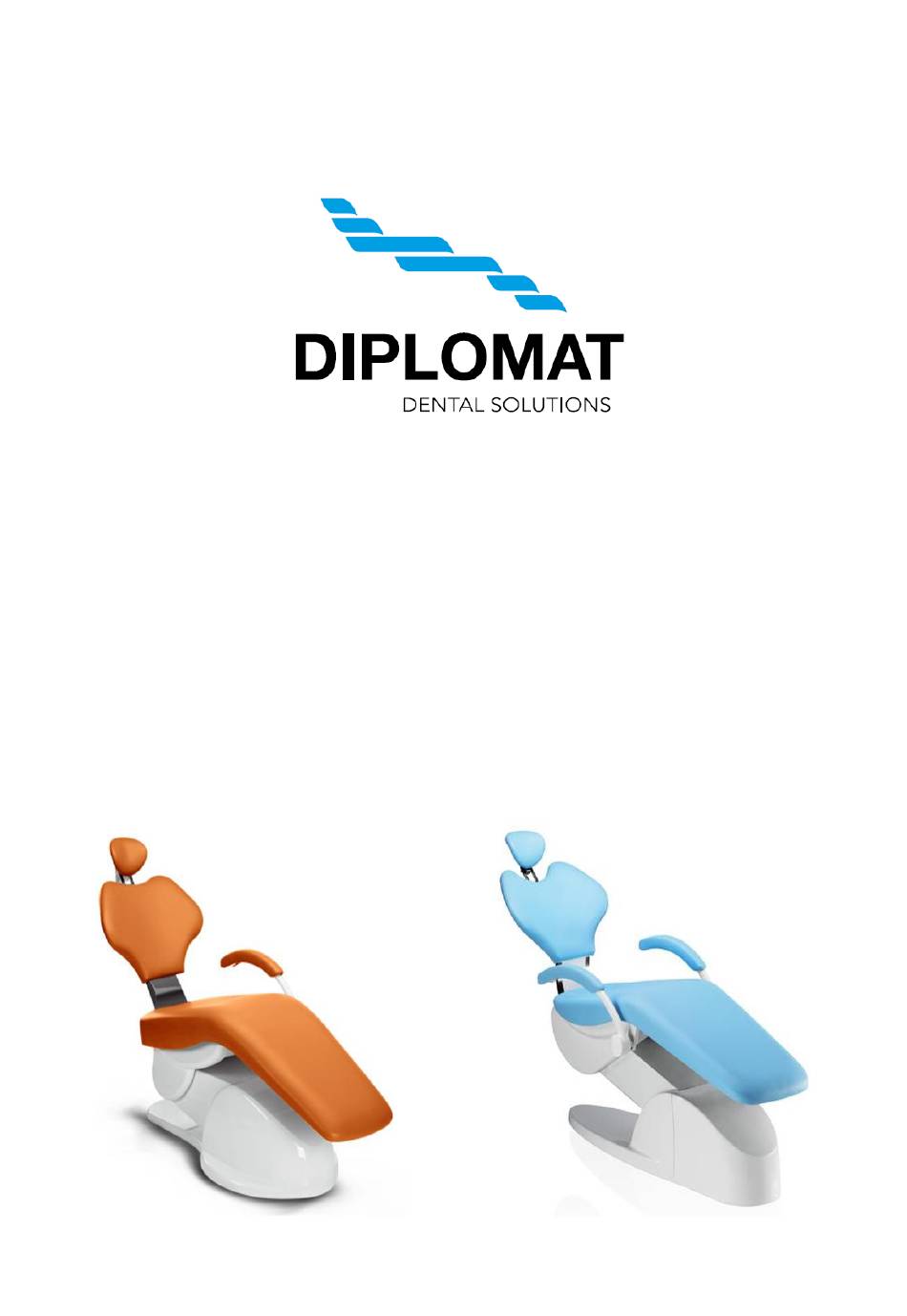

- Seite 1 DIPLOMAT DENTAL s.r.o. Vrbovská cesta 17 921 01 Piešťany SLOVAKIA BEDIENUNGSANLEITUNG Stomatologischer Patientenstuhl DIPLOMAT DE 20 und DM 20...
-
Seite 2: Inhaltsverzeichnis
GEBRAUCHSANLEITUNG DIPLOMAT DE 20, DM 20 INHALT 1 BESTIMMUNG UND ANWENDUNG ................. 3 2 PRODUKTBESCHREIBUNG ....................3 3 TECHNISCHE DATEN ......................4 3.1 Technische Parameter ....................4 3.2 Verwendete Symbole ....................4 4 STOMATOLOGISCHER PATIENTENSTUHL - BESCHREIBUNG ..........5 4.1 Produktion Aufkleber ....................6 5 FORDERUNGEN ZU DER VORBEREITENDEN INSTALLIERUNG ........... -
Seite 3: Bestimmung Und Anwendung
Dental Stuhl wird angegeben, um den Patienten während der Zahnbehandlung zu unterstützen und zu positionieren. Zahnmedizinische Stühle DE 20, DM 20 sind Teil der zahnmedizinischen Ausrüstung und gewährleisten Bewegungsfreiheit, um den Patienten in sitzender oder liegender position zu unterstützen. Die Stühle sind so ausgelegt, dass der Zahnarzt den Zugang zum Patienten maximal erleichtert hat. -
Seite 4: Technische Daten
GEBRAUCHSANLEITUNG DIPLOMAT DE 20, DM 20 3 TECHNISCHE DATEN 3.1 Technische Parameter DE 20 mit DM 20 DE 20 Programmierung 220 - 240 V ± 10 % 100 - 127 V ± 10 % Speisespannung 24V ± 10 % * 50/60 Hz ±... -
Seite 5: Stomatologischer Patientenstuhl - Beschreibung

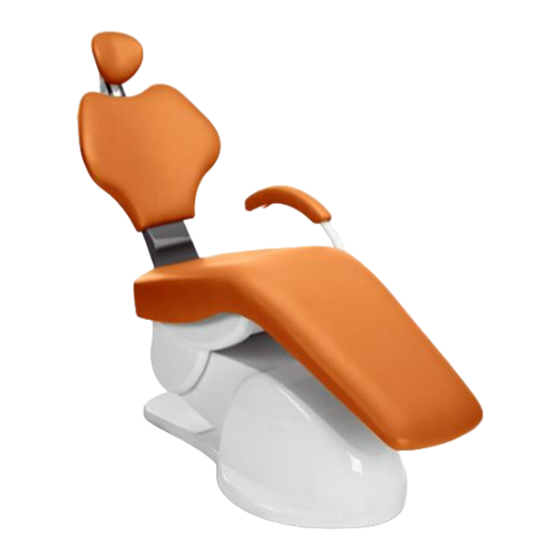

DIPLOMAT DE 20, DM 20 4 STOMATOLOGISCHER PATIENTENSTUHL - BESCHREIBUNG - DM20 MIT PROGRAMMIERUNG Dentalstuhl mit 5 Speicherpositionen mit Komplettierung mit allen Dentaleinheiten aus der Reihe Diplomat (Abb. 1). - DE20 OHNE PROGRAMMIERUNG Dentalstuhl mit 1 Speicherposition für Aufsatzposition mit Komplettierung mit allen Dentaleinheiten aus der Reihe Diplomat (Abb. -
Seite 6: Produktion Aufkleber
Die vorbereitende und die eigentliche Installierung sind laut den geltenden normativen Vorschriften des betreffenden Landes und im Einklang mit der geltenden Dokumentation des Produzenten durchzufűhren, die jedem authorisierten Vertreter der Gesellschaft DIPLOMAT DENTAL s.r.o. zur Verfűgung stehen Die Behandlungseinheit nicht in den explosionsgefährlichen Räumen installieren Um das Risiko eines Stromschlags zu vermeiden, muss das Gerät an das Stromnetz mit Schutzerdung... -
Seite 7: Installierung, Aufstellung Und Montage
GEBRAUCHSANLEITUNG DIPLOMAT DE 20, DM 20 6 INSTALLIERUNG, AUFSTELLUNG UND MONTAGE • Der Patientenstuhl darf werder verlagert noch am Sitzteil haltend hochgehoben werden • Die Schutzverbindung des Patientenstuhlgerüstes mit der Dentaleinheit mitttels eines Kupferleiters mit einem minimalen Durchschnitt von 4mm ist nicht zu vergessen! Die Äquipotentialklemme befindet sich am Vorderteil des Patientenstuhlgrundgestells. -
Seite 8: Bedienung Des Erzeugnisses
GEBRAUCHSANLEITUNG DIPLOMAT DE 20, DM 20 8 BEDIENUNG DES ERZEUGNISSES 8.1 Mechanische Betätigung der Kopfstütze Die Kopfstütze hat eine anatomische Konstruktion und ermöglicht die richtige Befestigung des Kopfes. Die Höhenverstellung erfolgt durch mechanischen Zug oder Druck in der Verstellrichtung. Bei der Arbeit mit Patienten, empfehlen wir die Verwendung eines externen schützende Gamasche an der Rückenlehne des Kopfes. - Seite 9 GEBRAUCHSANLEITUNG DIPLOMAT DE 20, DM 20 Schwenkbare Kopfstütze: Nach Entriegelung des Festhebels ist eine Seitenneigung der Kopfstützenpolsterung im Winkel von 25° beidseitig möglich. Positionseinstellung Feststellhebel: In manchen Positionen kann beim festziehen der Feststellhebel zu Situationen kommen, wo das Feststellhebel die Rückenabpolsterung berühren könnte, in diesem Fall kann die Mutter abgeschraubt werden.
-
Seite 10: Steuerung Durch Fußanlasserpedal
GEBRAUCHSANLEITUNG DIPLOMAT DE 20, DM 20 8.2 Steuerung durch Fußanlasserpedal Es befinden sich an dem mit dem Patientenstuhl durch einen flexiblen. Kabel verbundenen Fußanlasser Schalter zur Steuerung der Patientenstuhlpositionen. Die Steuerung mittels dieser Schalter wird als Grundsteuerungsregime laut folgender Beschreibung benannt: Schalter der Bewegung des Patientenstuhls niederwärts... -
Seite 11: Speichern Der Position Zum Aufsetzen Des Patienten
GEBRAUCHSANLEITUNG DIPLOMAT DE 20, DM 20 8.3.2 Speichern der Position zum Aufsetzen des Patienten Den Patientenstuhl mittels der Schalter A, B, C, D in die gewünschte zu speichernde Position einstellen. Den Patientenstuhl von der Speisespannungsquelle abtrennen, ung. 10 Sekunden abwarten, danach den Schalter F betätigen. -
Seite 12: Blockieren Der Patientenstuhlbewegung Beim Sperren Aufprall
GEBRAUCHSANLEITUNG DIPLOMAT DE 20, DM 20 8.4 Blockieren der Patientenstuhlbewegung beim Sperren aufprall Es kann bei der Anwendung des Patientenstuhls zu folgenden Fällen kommen, wenn der Sicherheitsschutz aktiviert wird: DE20 1. Bei Aktivierung des Patientenstuhls in die Position zum Aufsetzen des Patienten stoßt die Rückenlehne auf ein Hindernis –... -
Seite 13: Der Sicherheitsvorschriften Bei Der Arbeit Mit Patientenstuhl
GEBRAUCHSANLEITUNG DIPLOMAT DE 20, DM 20 8.5 Der Sicherheitsvorschriften bei der Arbeit mit Patientenstuhl Situationen, bei denen der Stuhl beschädigt werden kann: während des Stuhl-Betriebes darf die untere Haube des Stuhles DE20 niemals aus der Grundstellung ausgefahren werden, der Fußanlasser darf nicht auf die Haube oder Füße gelegt werden, es kommt zur Deaktivierung von Sicherheitsmikroschalter. - Seite 14 GEBRAUCHSANLEITUNG DIPLOMAT DE 20, DM 20 im Bereich unter der Sitzpolsterung dürfen keine Gegenstände positioniert werden. Hier droht Unfallgefahr oder Eigentumsverletzung. im Bereich unter Speischalenblock-Träger und unter der Speischalenblock dürfen keine Gegenstände positioniert werden. Hier droht Unfallgefahr oder Eigentumsverletzung. 14 / 21...
-
Seite 15: Stuhl Sicherheitssensoren
GEBRAUCHSANLEITUNG DIPLOMAT DE 20, DM 20 8.6 Stuhl Sicherheitssensoren Die Stühle DM20, DE20p, DE20 sind mit sicherheitsschaltern ausgestattet. Diese werden im Falle einer Kollision aktiviert, um Zerkleinerung und Beschädigung zu verhindern. Die Bewegung des Stuhls oder der Rückenlehne ist blockiert, solange ein Sicherheitsschalter aktiv ist. -
Seite 16: Rechte Kippbare Handstütze
GEBRAUCHSANLEITUNG DIPLOMAT DE 20, DM 20 8.7 Rechte kippbare Handstütze Sie macht zwei Bewegungen möglich: • Bewegung Nr. 1 - Abklappen in der Richtung nach vorne • Bewegung Nr. 2 - Abklappen in der Richtung nach unten Bewegung Nr. 1 - Beschreibung des Abkippvorganges nach vorne •... -
Seite 17: Instandhaltung Des Erzeugnisses
Schuld des Produkts und dessen Qualität nicht beeinträchtigt Eine detaillierte Beschreibung, Zeichnungen, Stücklisten und Anweisungen für die Wartung sind in den Anweisungen für den service, die verfügbar ist, um jede autorisierten service-Vertreter trainiert in der DIPLOMAT DENTAL s.r.o. -
Seite 18: Stillegung Der Anlage
GEBRAUCHSANLEITUNG DIPLOMAT DE 20, DM 20 11 STILLEGUNG DER ANLAGE Lagerfähiges Gefährliches Teil Grundmaterial Wiederverwendbares Material Material Material Metall Stahl Aluminium Kunststoff Glasfaserlaminat Gummi Motore Elektronik Kabel Kupfer Transformator Verpackung Holz Pappe Papier Nicht im Rahmen der Kommunalabfälle wegwerfen. Der Abfall ist auf den speziell beauftragten Sammelstellen abzugeben, z.B. elektrische Teile. -
Seite 19: Inhalt Der Verpackung
GEBRAUCHSANLEITUNG DIPLOMAT DE 20, DM 20 14 INHALT DER VERPACKUNG DE 20, DE 20 mit Programmierung DM 20 Patientenstuhlgestell 1 Stck. Rückenlehne 1 Stck. Sitzfußteilbezug 2 Stck. Befestigungsschelle T3202 12 3 Stck. 4 Stck. Sicherung T 2 AL,250V /LINAK/ 2 Stck. -
Seite 20: Anlage - Hauptabmessungen
GEBRAUCHSANLEITUNG DIPLOMAT DE 20, DM 20 Anlage - Hauptabmessungen DE 20, DE 20 mit programmierung DM 20 20 / 21 UM_DE_DM20_DE20_2020-01_ver2.6... -
Seite 21: Stomatologischen Patientenstuhls Dm
GEBRAUCHSANLEITUNG DIPLOMAT DE 20, DM 20 Stomatologischen Patientenstuhls DE 20, DE20 mit programmierung min. 1200 2025 min. 740 Stomatologischen Patientenstuhls DM 20 min. 740 min. 1200 2025 21 / 21 UM_DE_DM20_DE20_2020-01_ver2.6...
