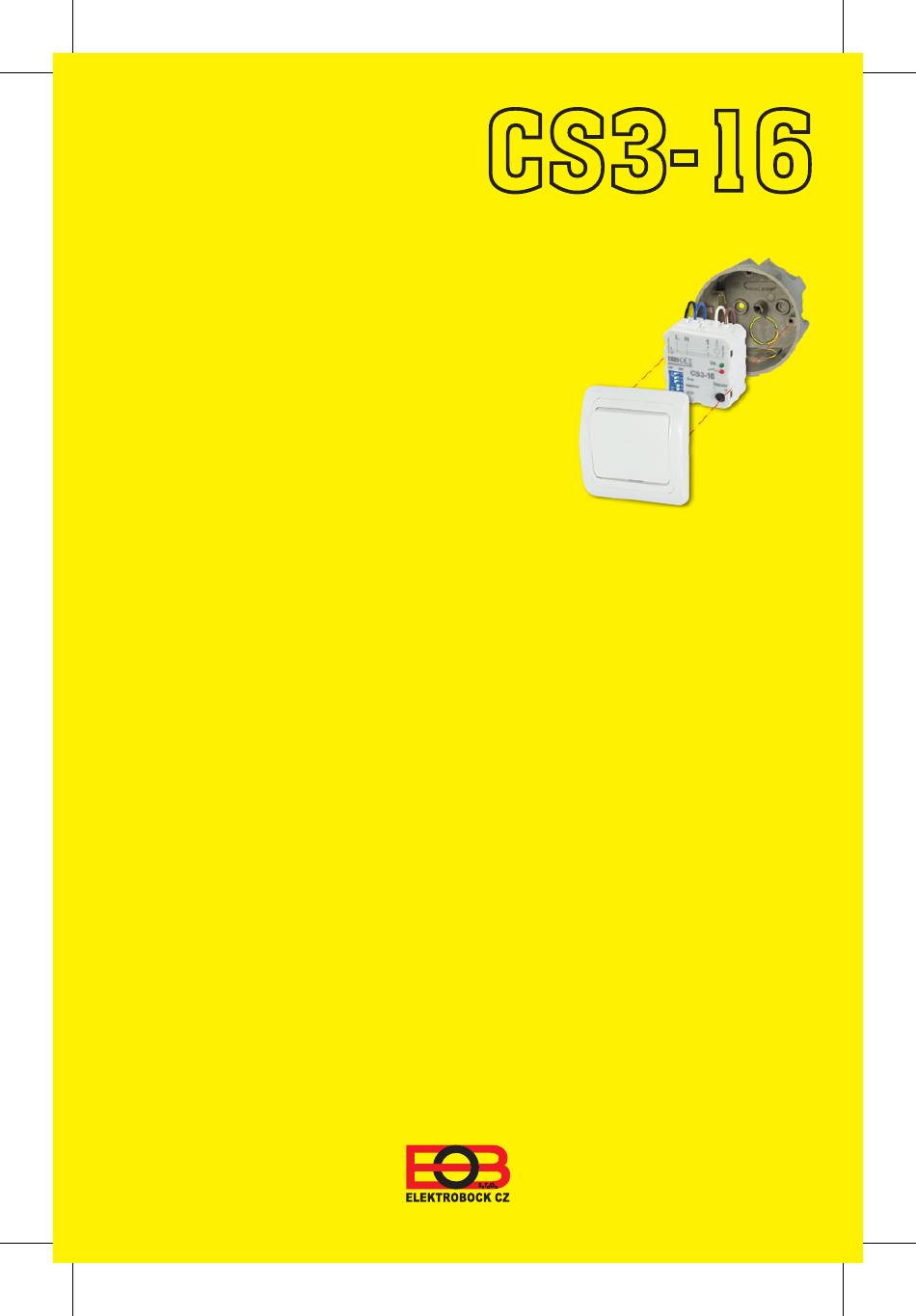

- Seite 1 CS3-16 ZeitSChalter MUltiFUNKtiONal FÜr GrÖSSere BelaStUNGeN • Acht Funktionen in einer Schaltung, mit Zeitbereich von 0,5 s bis 20 Std. • Das Schaltelement ist das Kraftrelais • Montage in die UP-Installationsdose MADE IN CZECH REPUBLIC...
- Seite 2 BESCHREIBUNG Der Zeitschalter CS3-16 ist ein Multifunktionsrelais mit der Möglichkeit, acht Funktionen einzustellen. Das Schaltelement ist das Kraftrelais 16A, das Bedienung grösserer Belastungen ermöglicht (Siehe Tabelle – Technische Parameter). ZEITEINSTELLUNG erfolgt linear, im Bereich von 0,5 s - 20 Std. Die Zeit wird grob über einen kleinen Wahlschalter...
-
Seite 3: Verzögerte Abschaltung
Lösen der Taste. Durch ein erneutes Drücken der Taste während des Zeitablaufs kann die Belastung abgeschal- tet werden. ON OFF ts = Schaltzeit tc = auf CS3-16 eingestellte Zeit tcx = Unterbrechung (tcx< tc) tcs = ts+ tc = Laufzeit des Elektrogerätes... - Seite 4 Soweit während des Zeitablaufs die Taste für ca. 3 s gedrückt wird, wird die Belastung abgeschaltet. ON OFF ts = Schaltzeit tx = Unterbrechung (ts=3s) tc = auf CS3-16 eingestellte Zeit tcx = n x tc (n<5) Schalterposition Beispiel: Treppenselbstschalter 4, Verzögerte Abschaltung ohne Blockierung zur Einschaltung der Belastung kommt sofort nach dem Drücken der Taste, aber der eigentliche Zeitverlauf beginnt...
- Seite 5 Drücken der Taste beginnt die eingestellte Zeit (Verzögerung) zu laufen. Danach wird die Belastung eingeschaltet. Dieser Vorgang dauert bis zur Freigabe der Taste an. ON OFF ts = Schaltzeit tx = auf CS3-16 eingestellte Verzögerung tcs = Laufzeit des Elektrogerätes Schalterposition...
- Seite 6 Belastung. Nach Freigabe der Taste wird die Belastung mit gleicher eingestellten Verzögerung abgeschaltet. Bei Freiga- be der Taste während der ersten Verzögerung kommt es zum Schalten der Belastung nicht. ON OFF ts = Schaltzeit tx = auf CS3-16 eingestellte Verzögerung tcs = Laufzeit des Elektrogerätes Schalterposition Beispiel: Bäder, WC...
-
Seite 7: Technische Parameter
TECHNISCHE PARAMETER Versorgung 230 V/ 50 Hz Schaltelement Relais, 16 A Glühlampe 2000 W Leuchtstoffröhre 750 W (max. 5 Körper) max. 5 Stck. Energiesparlampe,LED-Lampe Motor 450 VA Querschnitt Installat. 1,5 mm (schwarze, braun) Schutzklasse IP20 und höher je nach Montage Betriebstemperatur 0°C bis +35°C Die Zeiteinstellung und die Montage wird auf der Elektroinstallation in spannungslosem Zustand durch eine... - Seite 8 CS3-16 ZeitSChalter MUltiFUNKtiONS FÜr GrÖSSere BelaStUNGeN 8 Funktionseinstellungen möglich: Zeitrelais mit Unterbrechungsmöglichkeit - zum Schalten der Belastung kommt es sofort nach Drücken der Taste, aber der eigentliche Zeitverlauf beginnt erst nach dem Lösen der Taste. Durch ein erneutes Drücken der Taste während des Zeitablaufs kann die Belastung abgeschaltet werden.
