FUNKTIONSEINSTELLUNG

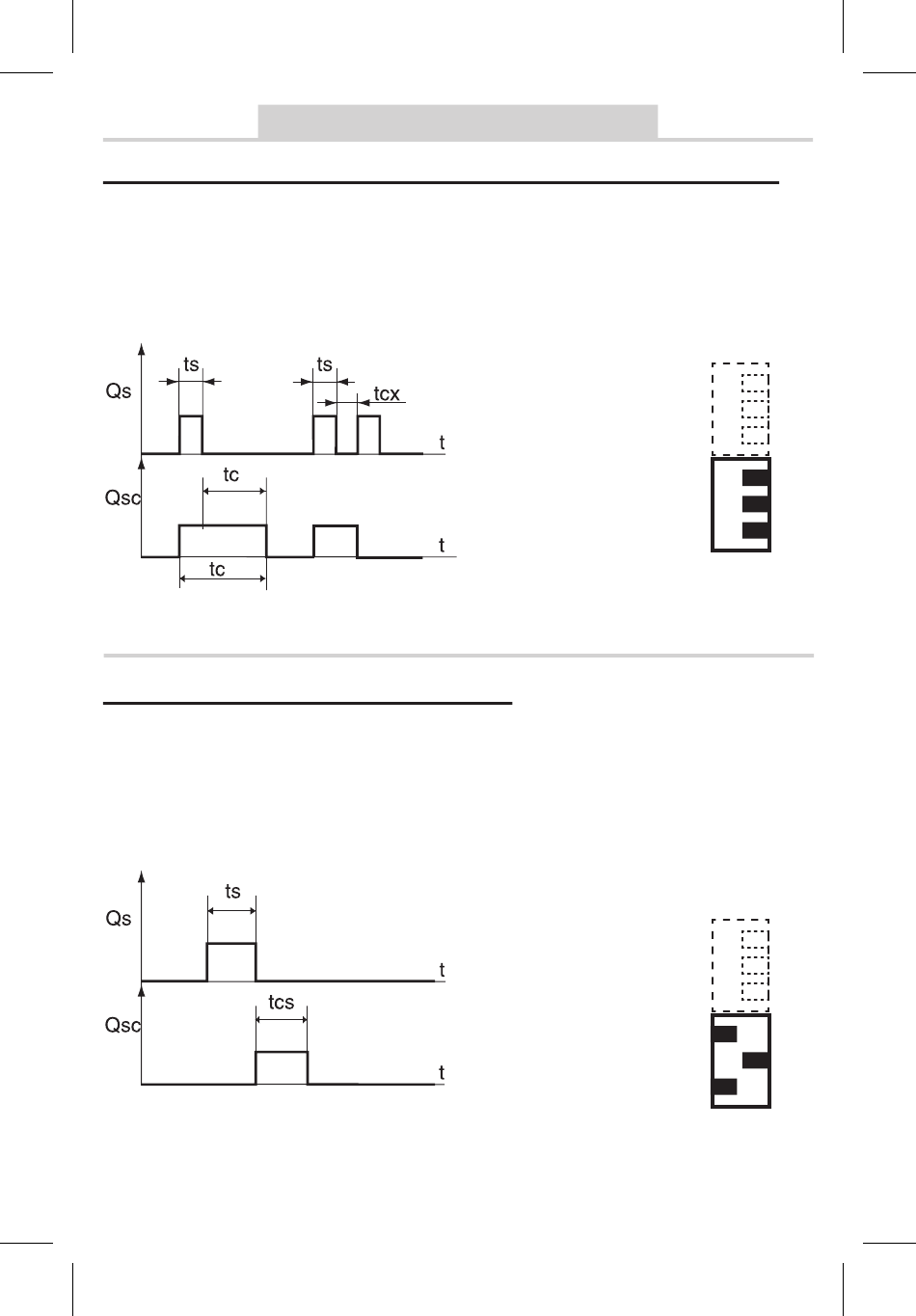

1, Zeitrelais mit Unterbrechungsmöglichkeit
zur Einschaltung der Belastung kommt sofort nach dem Drüc-
ken der Taste, aber der eigentliche Zeitverlauf beginnt erst
nach dem Lösen der Taste. Durch ein erneutes Drücken der
Taste während des Zeitablaufs kann die Belastung abgeschal-
tet werden.
s
Beispiel: Treppenselbstschalter
2, Verzögerte Abschaltung
zum Schalten der Belastung kommt es im Moment der
Tastenfreigabe. Nach dem Zeitablauf wird die Belastung
(analog zu CS3-1).
abgeschaltet
Beispiel: Bäder, WC
ts = Schaltzeit
tc = auf CS3-16
eingestellte Zeit
tcx = Unterbrechung
(tcx< tc)
tcs = ts+ tc = Laufzeit
des Elektrogerätes
ts = Schaltzeit
tcs = Laufzeit des
Elektrogerätes
ON OFF
Schalterposition
ON OFF
Schalterposition
