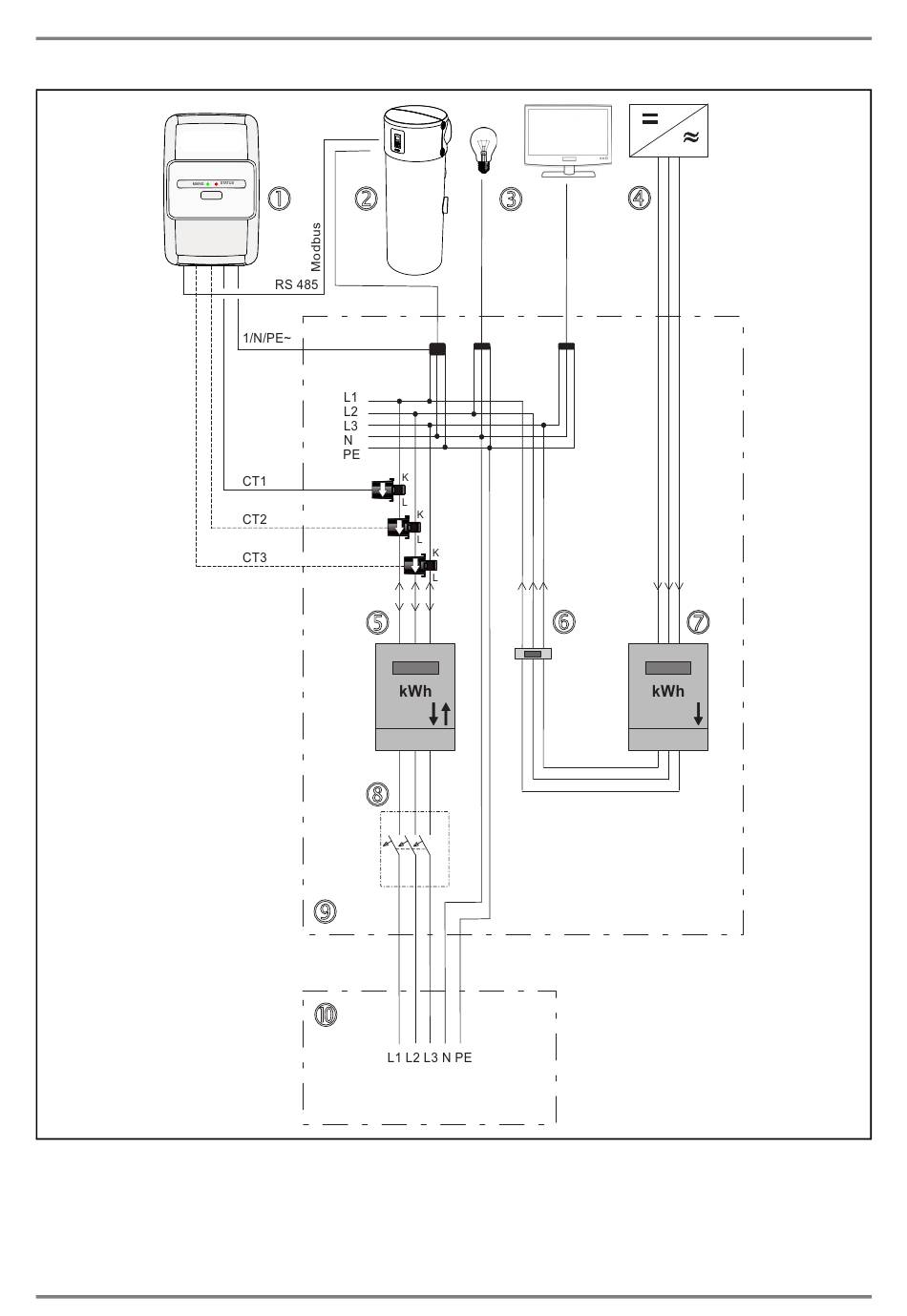

Gesamtschaltbild PV-Optimizer (Beispiel)
1 - PV-Optimizer
2 - Brauchwasser-Wärmepumpe DHW
3 - Weitere Verbraucher im Haushalt
4 - Wechselrichter
5 - Zweirichtungszähler Bezug und Einspeisung
DE-4
6 - Trennvorrichtung für die Photovoltaikanlage
7 - Zähler Energieerzeugung Photovoltaikanlage
8 - Leitungsschutzschalter
9 - Zähler- und Verteilerkasten
10 - Hausanschlusskasten
