PV OPT 1, PV OPT 3
5.

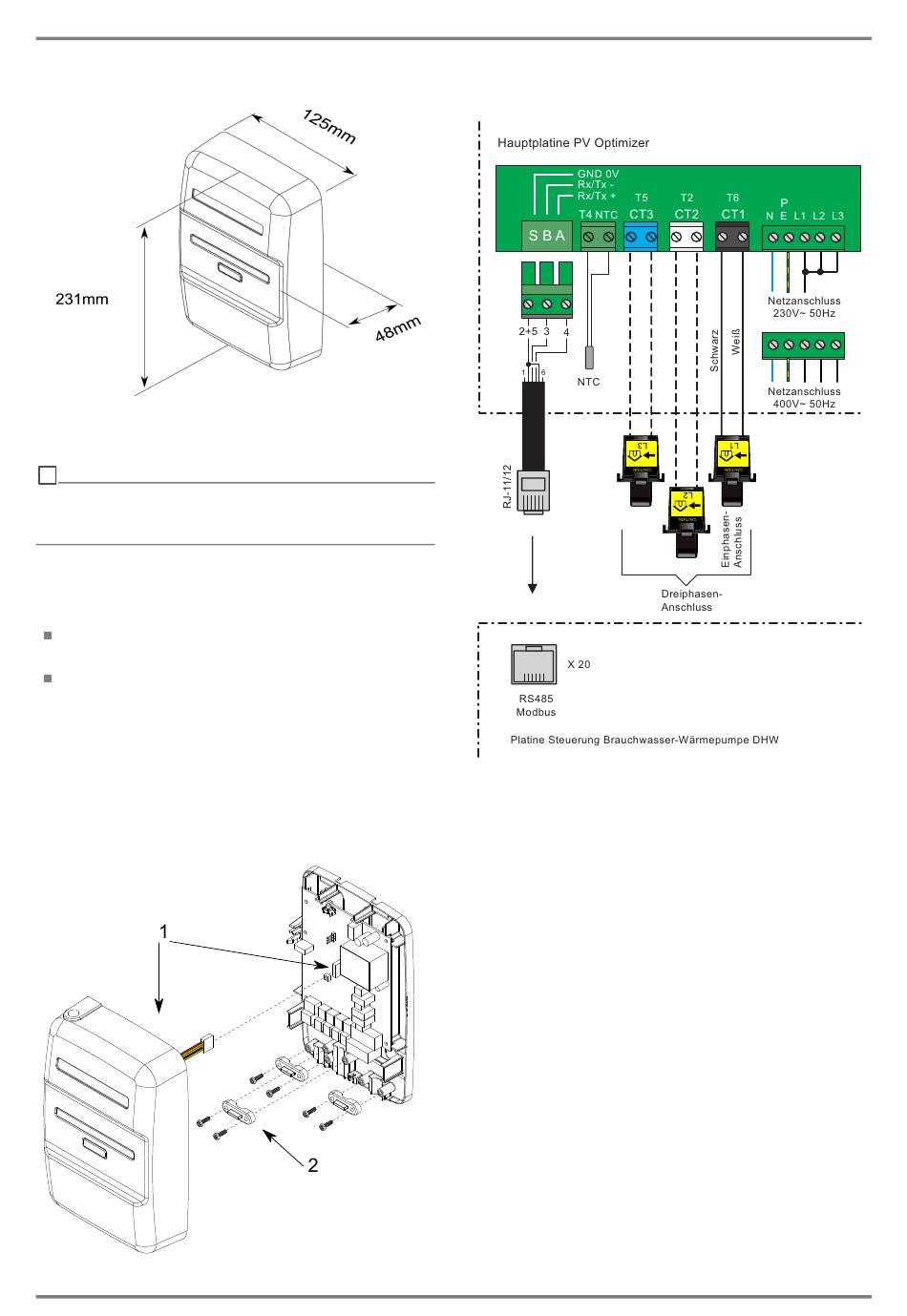

Abmessungen und Abstände
6.
Montage
HINWEIS
i
Die Umgebungstemperatur im Installationsbereich darf
45 ° C nicht überschreiten.
Nicht direkter Sonneneinstrahlung aussetzen.
Nur im Innenbereich installieren.
Bei ausreichend Platz ist eine Montage im Verteilerka-
sten zulässig.
Nähe zum Verteilerkasten beachten (Leitungs-
länge der Strommesszangen)
Problemloser Benutzer-Zugang und gute Sichtbar-
keit der Statusanzeige sicherstellen.
7.
Elektrischer Anschluss
Auf der Innenseite der Gerätehaube ist eine kleine Pla-
tine mit Verbindungsleitung zur Hauptplatine ange-
bracht. Beim Entfernen der Gerätehaube diese
Verbindungsleitung (1) trennen.
Alle Leitungen zugentlasten (2).
www.gdts.one
Elektrischer Anschluss an der Hauptplatine des PV-
Optimizers siehe untenstehendes Schaltschema.
1907/A
Deutsch
DE-3
