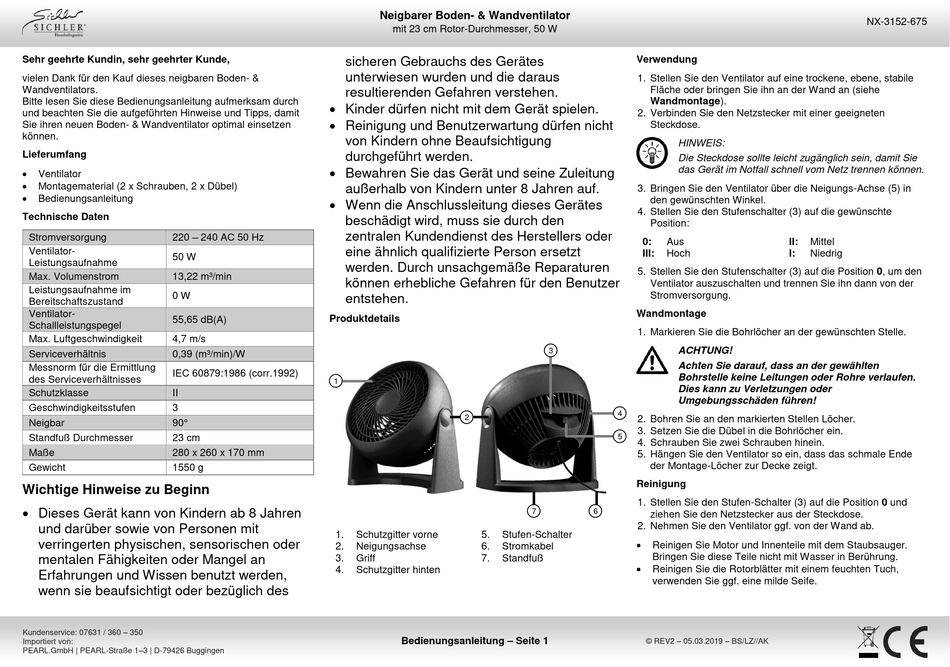

sichler NX-3152 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses neigbaren Boden- &
Wandventilators.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie ihren neuen Boden- & Wandventilator optimal einsetzen
können.
Lieferumfang

Ventilator

Montagematerial (2 x Schrauben, 2 x Dübel)
 Bedienungsanleitung
Technische Daten
220 – 240 AC 50 Hz
Stromversorgung
Ventilator-
50 W
Leistungsaufnahme
Max. Volumenstrom 13,22 m³/min
Leistungsaufnahme im
0 W
Bereitschaftszustand
Ventilator-
55,65 dB(A)
Schallleistungspegel
Max. Luftgeschwindigkeit 4,7 m/s
Serviceverhältnis 0,39 (m³/min)/W
Messnorm für die Ermittlung
IEC 60879:1986 (corr.1992)
des Serviceverhältnisses
Schutzklasse II
Geschwindigkeitsstufen 3
Neigbar 90°
Standfuß Durchmesser 23 cm
Maße 280 x 260 x 170 mm
Gewicht 1550 g
Wichtige Hinweise zu Beginn
 Dieses Gerät kann von Kindern ab 8 Jahren
und darüber sowie von Personen mit
verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an
Erfahrungen und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Neigbarer Boden- & Wandventilator
mit 23 cm Rotor-Durchmesser, 50 W
sicheren Gebrauchs des Gerätes
unterwiesen wurden und die daraus
resultierenden Gefahren verstehen.
 Kinder dürfen nicht mit dem Gerät spielen.
 Reinigung und Benutzerwartung dürfen nicht
von Kindern ohne Beaufsichtigung
durchgeführt werden.
 Bewahren Sie das Gerät und seine Zuleitung
außerhalb von Kindern unter 8 Jahren auf.
 Wenn die Anschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den
zentralen Kundendienst des Herstellers oder
eine ähnlich qualifizierte Person ersetzt
werden. Durch unsachgemäße Reparaturen
können erhebliche Gefahren für den Benutzer
entstehen.
Produktdetails
1
2
1. Schutzgitter vorne 5. Stufen-Schalter
2. Neigungsachse 6. Stromkabel
3. Griff 7. Standfuß
4. Schutzgitter hinten
Bedienungsanleitung – Seite 1
Verwendung
1. Stellen Sie den Ventilator auf eine trockene, ebene, stabile
Fläche oder bringen Sie ihn an der Wand an (siehe
Wandmontage).
2. Verbinden Sie den Netzstecker mit einer geeigneten
Steckdose.
HINWEIS:
Die Steckdose sollte leicht zugänglich sein, damit Sie
das Gerät im Notfall schnell vom Netz trennen können.
3. Bringen Sie den Ventilator über die Neigungs-Achse (5) in
den gewünschten Winkel.
4. Stellen Sie den Stufenschalter (3) auf die gewünschte
Position:
Aus
0:
Hoch
III:
5. Stellen Sie den Stufenschalter (3) auf die Position 0, um den
Ventilator auszuschalten und trennen Sie ihn dann von der
Stromversorgung.
Wandmontage
1. Markieren Sie die Bohrlöcher an der gewünschten Stelle.
3 ACHTUNG!
Achten Sie darauf, dass an der gewählten
Bohrstelle keine Leitungen oder Rohre verlaufen.
Dies kann zu Verletzungen oder
Umgebungsschäden führen!
4
2. Bohren Sie an den markierten Stellen Löcher.
3. Setzen Sie die Dübel in die Bohrlöcher ein.
5
4. Schrauben Sie zwei Schrauben hinein.
5. Hängen Sie den Ventilator so ein, dass das schmale Ende
der Montage-Löcher zur Decke zeigt.
Reinigung
1. Stellen Sie den Stufen-Schalter (3) auf die Position 0 und
7 6
ziehen Sie den Netzstecker aus der Steckdose.
2. Nehmen Sie den Ventilator ggf. von der Wand ab.

Reinigen Sie Motor und Innenteile mit dem Staubsauger.
Bringen Sie diese Teile nicht mit Wasser in Berührung.

Reinigen Sie die Rotorblätter mit einem feuchten Tuch,
verwenden Sie ggf. eine milde Seife.
© REV2 – 05.03.2019 – BS/LZ//AK
NX-3152-675
Mittel
II:
Niedrig
I:
