Abus wAppLoxx Pro Montage- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für wAppLoxx Pro:
- Montage- und bedienungsanleitung (79 Seiten) ,
- Montage- und bedienungsanleitung (28 Seiten)
Verwandte Anleitungen für Abus wAppLoxx Pro
Inhaltszusammenfassung für Abus wAppLoxx Pro

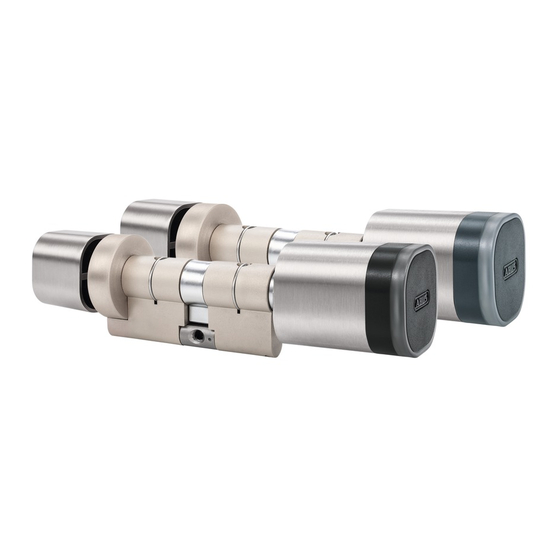

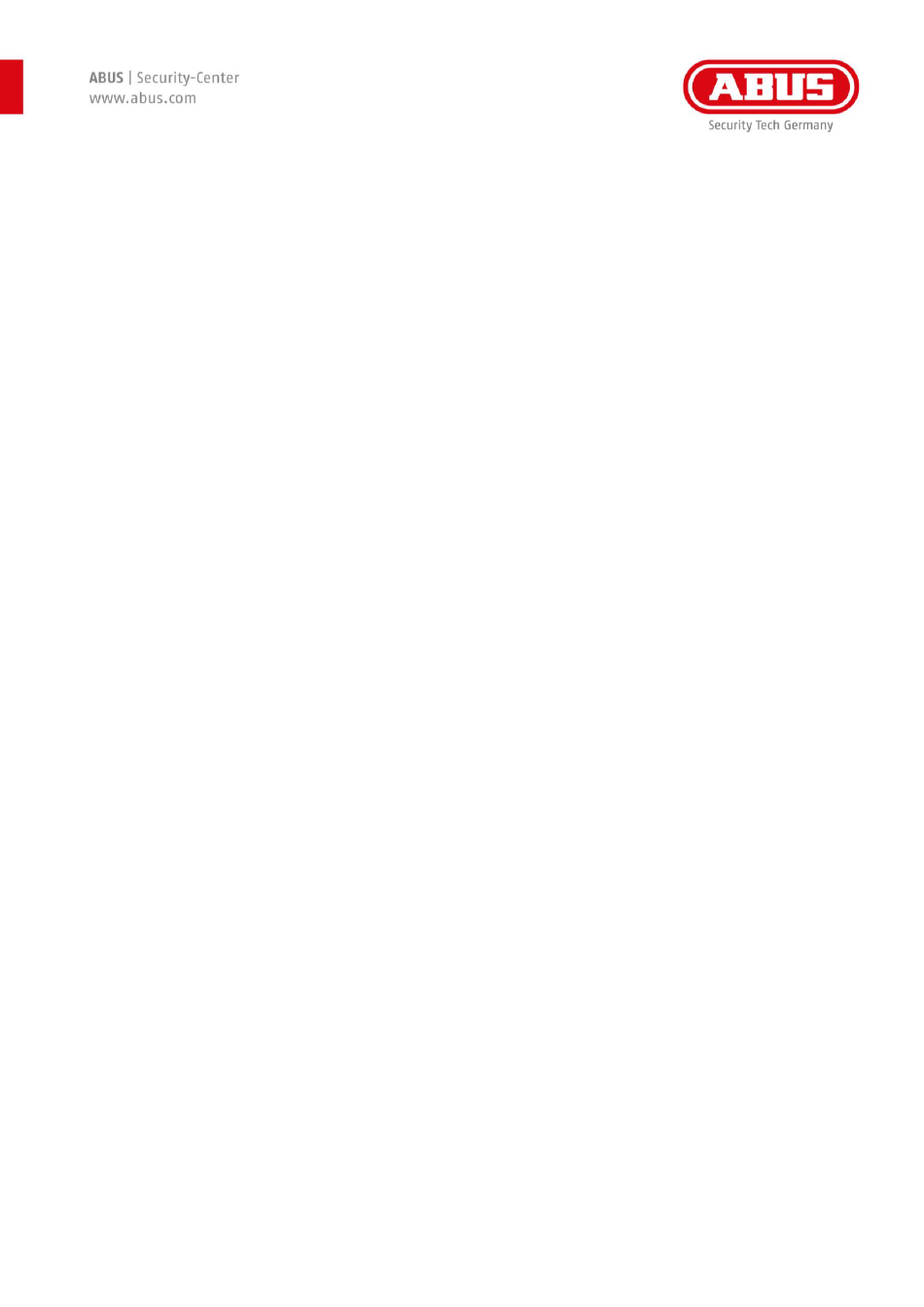

- Seite 1 Montage- und Bedienungsanleitung wAppLoxx Pro WLX Pro Access und Intrusion WLX-Pro Oval WLX Pro Rokoko wAppLoxx Pro oval – Montageanleitung...
-
Seite 2: Inhaltsverzeichnis
Montage wAppLoxx Pro Zylinder ....................7 Einzelteile wAppLoxx Pro Oval cylinder..................7 wAppLoxx Pro Leser außen Inbetriebnahme ................8 wAppLoxx Pro Rokoko Inbetriebnahme ..................10 An-/Abmeldung des wAppLoxx Pro Zylinder an die wAppLoxx Control ..........13 Bedienung wAppLoxx Pro Zylinder ....................14 wAppLoxx Pro oval – Montageanleitung... -
Seite 3: Allgemeines
Betrieb sicherzustellen, ist diese Bedienungsanleitung zu beachten. Das gesamte Produkt darf nicht verändert bzw. umgebaut werden. Die ABUS Security Center GmbH & Co. KG kann keine Haftung für einen Verlust oder Schaden übernehmen, der mittelbar oder unmittelbar aufgrund dieser Anleitung verursacht wurde oder von dem behauptet wird, dass er dadurch entstanden ist. - Seite 4 Hinweise zur Batterie: Der wAppLoxx Pro Zylinder wird mit Gleichspannung über eine 3 Volt Lithium-Batterie vom Typ CR2 versorgt, die im Lieferumfang enthalten ist. Um eine lange Lebensdauer zu gewährleisten und Brände und Verletzungen zu vermeiden, sind folgende Hinweise zu beachten: ...
- Seite 5 Das Schloss sollte vor Montage des WLX Pro, auf Schäden und Verunreinigungen zu überprüfen. Weiters ist vor der Montage die Gebrauchsinformation des Schlossherstellers zu beachten. Um eine gute Funktion des Zylinders zu gewährleisten empfiehlt ABUS Security Center ein Einsteckschloss in einwandfreiem Zustand zu verwenden.
-
Seite 6: Technische Daten
WLX Pro Nordic Rokoko Lieferumfang: Doppelknaufzylinder, Quick-Guide, 3 Volt Lithium-Batterie CR2, Stulpschraube Benötigtes Zubehör: ABUS Mifare DESfire EV1 Schließmedium, WLX Pro Werkzeug-Set klein (Batteriewechsel) Schließmedien: ABUS Mifare DESfire EV1 Schließmedium 4 Byte/7 Byte Mifare Classic Schließmedien (es wird keine Gewähr beim Einsatz anderer Schließmedien übernommen) -
Seite 7: Montage Wapploxx Pro Zylinder
Montage wAppLoxx Pro Zylinder Einzelteile wAppLoxx Pro Oval Zylinder 1. Außenkappe 2. WLX Pro Zylinderkörper Oval 3. Batterie 4. Befestigungsscheibe 5. Korb 6. PCB Halter 7. Elektronikschrauben Benötigte Werkzeuge (müssen separat bestellt werden): a. Öffnungsschlüssel Außenkappe wAppLoxx Pro oval – Montageanleitung... -
Seite 8: Wapploxx Pro Leser Außen Inbetriebnahme
Pro Leser außen Inbetriebnahme Demontage Außenkappe 1 Die Außenkappe (1) ist zu demontieren, um die Batterie (3) einzulegen. Mithilfe des Öffnungsschlüssels (a) ist die Befestigungsscheibe (4) an ihrer Einkerbung zu fixieren und die Außenkappe (1) abzuschrauben. Demontage Außenkappe 2 Kurz hinter der Befestigungsscheibe befindet sich der Dichtungsring (rot markiert) des Knaufs. - Seite 9 Um die Nut des Knaufs optimal zu treffen, finden Sie auf der Außenkappe eine Markierung, die Ihnen das Aufsetzen des Knaufs erleichtert. Bei der Montage der Außenkappe ist unbedingt darauf zu achten, dass der orange O-Ring bündig zwischen der Befestigungsscheibe und dem Knauf anliegt. wAppLoxx Pro oval – Montageanleitung...
-
Seite 10: Wapploxx Pro Rokoko Inbetriebnahme
Pro Rokoko Inbetriebnahme Demontage Außenknauf1 Um den wAppLoxx Pro von innen in das Schloss einsetzen zu können, muss der komplette Außenknauf (1+5+6) demontiert werden. Als Erstes wird die Außenkappe abgezogen (1) Demontage Elektronikknauf 1 Nach Demontage der Außenkappe ist der Elektronikknauf (5+6) zu demontieren. - Seite 11 EMV-Kontakt (sh. Abbildung links) nicht verbogen wird. Batterie einsetzen Es ist darauf zu achten, dass die Batterie (3s) auf das weiße Batteriefähnchen gelegt wird. Achten Sie beim Einlegen der Batterie auf die richtige Polung (Pluspol Richtung Antennenplatine). wAppLoxx Pro oval – Montageanleitung [11]...
- Seite 12 Außenkappe (1) eine Markierung, die das Aufsetzen des Knaufs erleichtert. Bei der Montage der Außenkappe ist unbedingt darauf zu achten, dass der orange O-Ring bündig zwischen der Befestigungsscheibe (4) und dem Knauf (3) anliegt. wAppLoxx Pro oval – Montageanleitung [12]...
-
Seite 13: An-/Abmeldung Des Wapploxx Pro Zylinder An Die Wapploxx Control
Legen Sie über die wAppLoxx Control Pro Benutzeroberfläche einen neuen wAppLoxx Zylinder an und klicken Sie anschließend auf „Einlernen“, mehr dazu in der Bedienungsanleitung der wAppLoxx Control Pro. Halten Sie nun die wAppLoxx Pro Systemkarte vor den einzulernenden Zylinder. wAppLoxx Pro Zylinder abmelden Um einen Zylinder aus dem WLX Pro System abzumelden, gehen Sie folgendermaßen vor. -
Seite 14: Bedienung Wapploxx Pro Zylinder
Zylinder grün und geht in seinen Ausgangszustand 1 x grün zurück. Beide Karten befinden sich im Lieferumfang der wAppLoxx Pro Control Bedienung wAppLoxx Pro Zylinder Durch ein kurzes grünes Blinken wird das Lesen und Senden des 1 x grün Schließmediums signalisiert. - Seite 15 1. Gültiges Schließmedium am Leser präsentieren. 2. Nach dem Präsentieren des Schließmediums: 2 x schnelles grünes Blinken. 2 x grün 3. Schließmedium entfernen. Das System wird für 6 oder 12 s eingekoppelt. Mit dem Außenknauf wird das Türschloss betätigt. wAppLoxx Pro oval – Montageanleitung [15]...
- Seite 16 1 x rot 2 x grün 3. Schließmedium entfernen. Vorgang 2 x wiederholen. Das System wird für 6 oder 12 s eingekoppelt. Mit dem Außenknauf wird das Türschloss betätigt. Mögliche Quittierungen wAppLoxx Pro Zylinder: Zutritt gewährt 2 x grün Zutritt verweigert 3x rot wAppLoxx Pro oval –...
- Seite 17 Berechtigter Fallback-Transponder wurde präsentiert 1 x rot 2 x grün Unberechtigter Fallback-Transponder wurde präsentiert 4 x rot Keine Funkverbindung zur wAppLoxx Pro Control 1 x rot Die wAppLoxx Control hat keine Bereitschaft zum Scharf-Schalten Die wAppLoxx Control Pro hat keine Bereitschaft zum Unscharf-...
- Seite 18 Mögliche Quittierungen wAppLoxx Zylinder An-/Abmeldung: Nach fehlgeschlagener Anmeldung dauerhaftes grünes Leuchten (5 Sekunden) nach Initialisierungssignalisierung 1 x grün Fallback Tag/ Reset Karte zur Abmeldung erforderlich 10 x rot wAppLoxx Pro oval – Montageanleitung [18]...
- Seite 19 Bestimmungen. Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die kommunale Sammelstelle für Elektroschrott. ABUS Security Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing Für technische Rückfragen wenden Sie sich bitte an Ihren Fachhändler.
