Montageanleitung GEMÜ 1216
Halterung für Initiatoren mit Schließbegrenzung
10
7
8
5
4
A
11
9
11
A
6
3
2
1
20
B

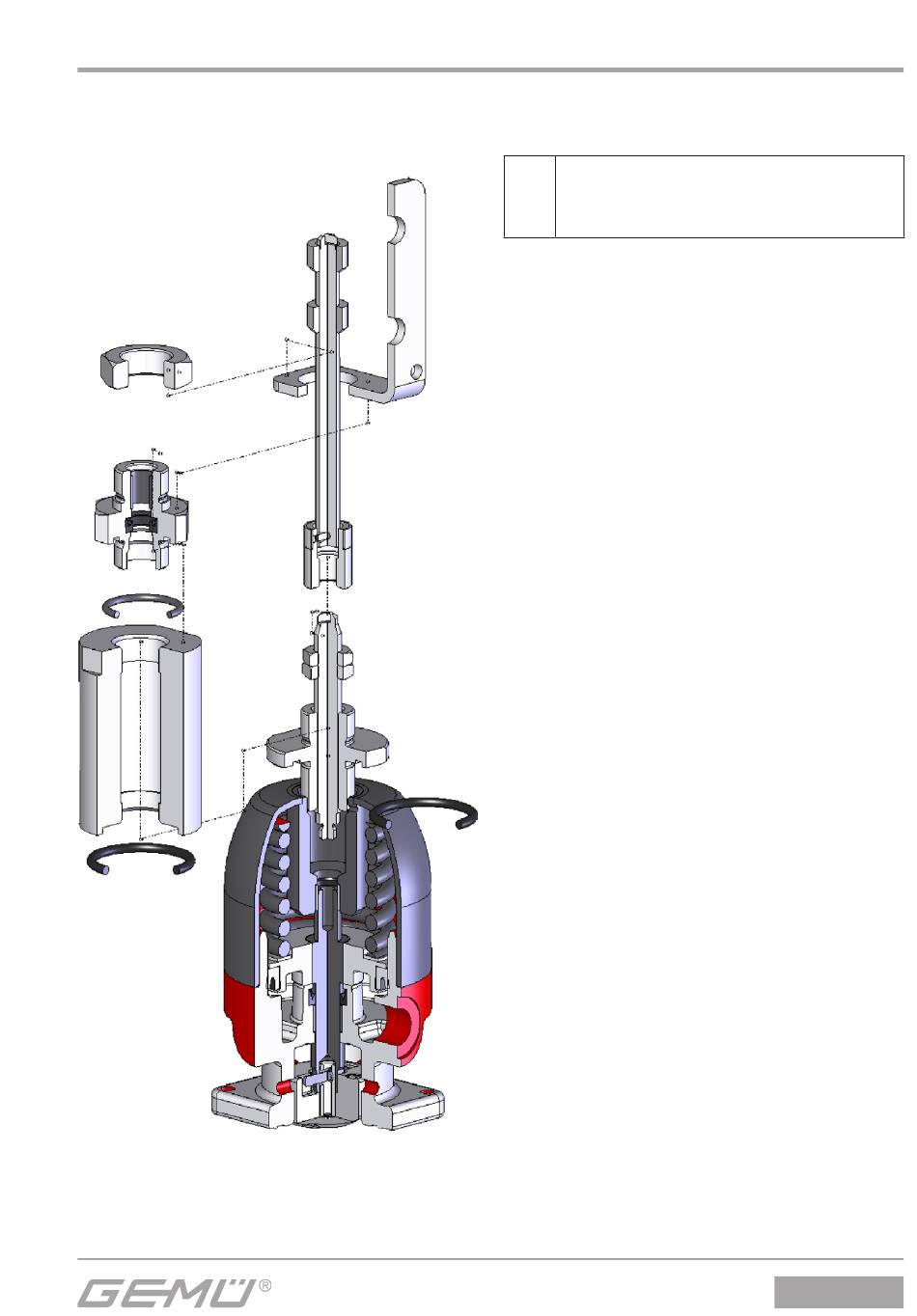

Aufbau der Halterung für Initiatoren

nur mit komplett montiertem
Ventilkörper!
1. Antrieb in Offen-Position bringen.
2. Abdeckkappe und ggf. optische
Stellungsanzeige entfernen.
3. Betätigungsspindel 2 mit
Antriebsspindel B verschrauben.
4. Führungsstück 1 in Antriebsoberteil
einschrauben. O-Ring 20 in
Führungsstück 1 einlegen (optional in
Abhängigkeit vom Ventiltyp).
5. Muttern 3 auf Betätigungsspindel 2
schrauben.
Schließbegrenzung einstellen
(Schließbegrenzung dient der Schonung der
Dichtelemente)
1. Antrieb in Geschlossen-Position bringen.
2. Eine Mutter 3 auf Betätigungsspindel 2
gegen Führungsstück 1 handfest
anschrauben und eine halbe Umdrehung
weiter zu drehen. Mit zweiter Mutter 3
kontern.
3. O- Ring 4 in Unterseite von Distanz-
stück 5 einlegen.
4. Distanzstück 5 auf Führungsstück 1
schrauben.
5. Betätigungsspindel 6 auf
Betätigungsspindel 2 schrauben.
6. O-Ring 8 in Führungsstück 7 einlegen.
Führungsstück 7 in Distanzstück 5
einschrauben.
7. Winkel 9 auf Führungsstück 7
aufstecken und mit Mutter 10 befestigen.
8. Bedämpfungsringe 11 an
Betätigungsspindel 6 anbringen.
1 / 4
