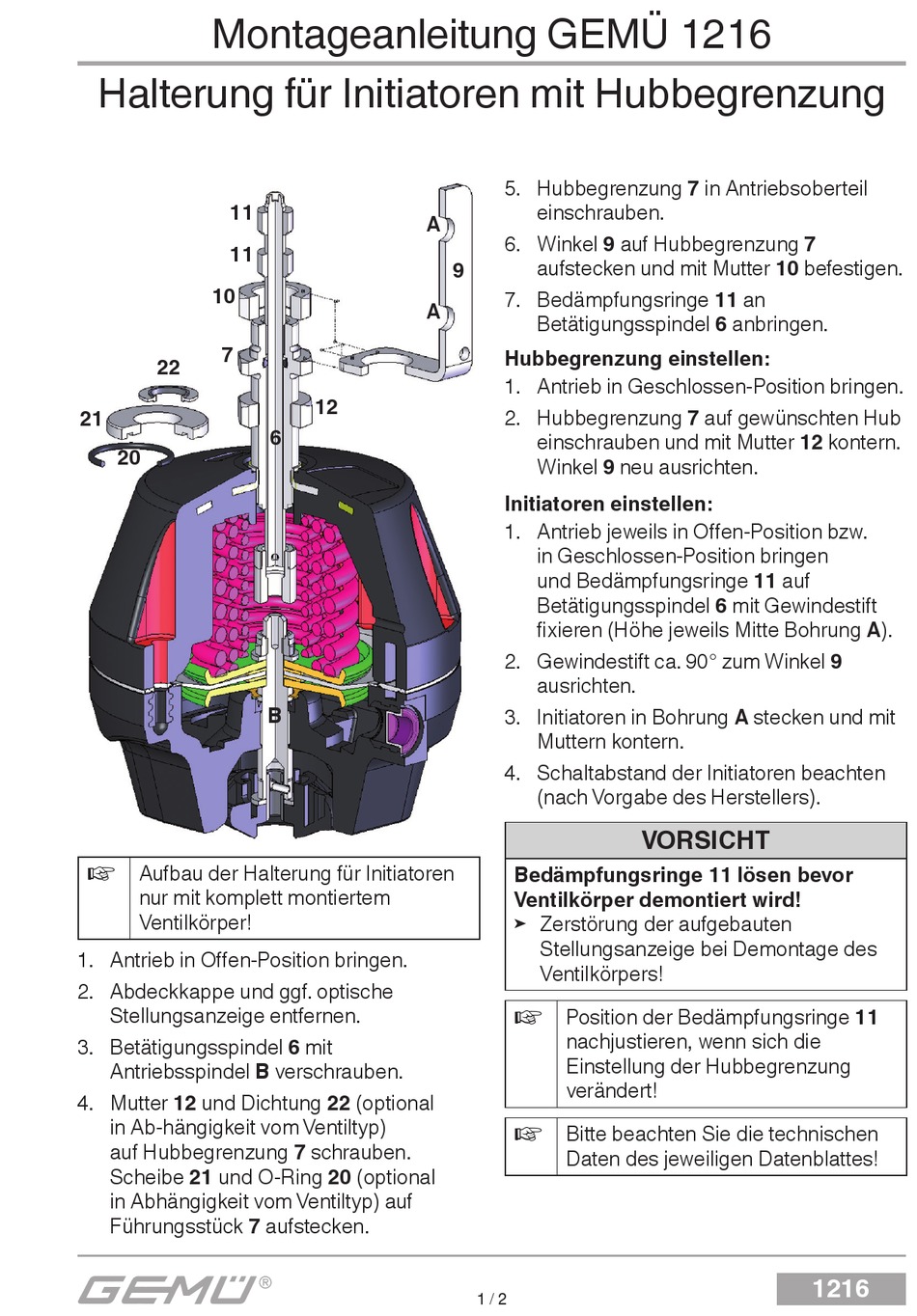

Montageanleitung GEMÜ 1216
Halterung für Initiatoren mit Hubbegrenzung
11
11
10
7
22
21
20
Aufbau der Halterung für Initiatoren
nur mit komplett montiertem
Ventilkörper!
1. Antrieb in Offen-Position bringen.
2. Abdeckkappe und ggf. optische
Stellungsanzeige entfernen.
3. Betätigungsspindel 6 mit
Antriebsspindel B verschrauben.
4. Mutter 12 und Dichtung 22 (optional
in Ab-hängigkeit vom Ventiltyp)
auf Hubbegrenzung 7 schrauben.
Scheibe 21 und O-Ring 20 (optional
in Abhängigkeit vom Ventiltyp) auf
Führungsstück 7 aufstecken.
A
A
12
6
B
5. Hubbegrenzung 7 in Antriebsoberteil
einschrauben.
6. Winkel 9 auf Hubbegrenzung 7
aufstecken und mit Mutter 10 befestigen.
9
7. Bedämpfungsringe 11 an
Betätigungsspindel 6 anbringen.
Hubbegrenzung einstellen:
1. Antrieb in Geschlossen-Position bringen.
2. Hubbegrenzung 7 auf gewünschten Hub
einschrauben und mit Mutter 12 kontern.
Winkel 9 neu ausrichten.
Initiatoren einstellen:
1. Antrieb jeweils in Offen-Position bzw.
in Geschlossen-Position bringen
und Bedämpfungsringe 11 auf
Betätigungsspindel 6 mit Gewindestift
fixieren (Höhe jeweils Mitte Bohrung A).
2. Gewindestift ca. 90° zum Winkel 9
ausrichten.
3. Initiatoren in Bohrung A stecken und mit
Muttern kontern.
4. Schaltabstand der Initiatoren beachten
(nach Vorgabe des Herstellers).
Bedämpfungsringe 11 lösen bevor
Ventilkörper demontiert wird!
Zerstörung der aufgebauten
P
P
Stellungsanzeige bei Demontage des
Ventilkörpers!
Position der Bedämpfungsringe 11
nachjustieren, wenn sich die
Einstellung der Hubbegrenzung
verändert!
Bitte beachten Sie die technischen
Daten des jeweiligen Datenblattes!
1 / 2
VORSICHT
1216
