Auvisio ZX-1817 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses mobilen Kassettenspielers.
Genießen Sie Ihre alten Mix-Tapes oder Kinder-Hörspiele.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen
Kassettenspieler optimal einsetzen können.
Lieferumfang

Kassettenspieler

Netzteil

Bedienungsanleitung
Optional benötigt: 4 Batterien Typ C (z.B. PX-1597)
Technische Daten
4 x Batterie Typ C, 1,5 V
Stromversorgung
230 V AC, 50 Hz
Digitalisier-Funktion auf USB-Stick bis 64 GB
Format MP3 mit 128 kbit/s
Ausgangsleistung (RMS) 0,5 W
Musik-Spitzenleistung 1 W
3,5-mm-Kopfhörer-Buchse
Anschlüsse 3,5-mm-Mikrofon-Buchse
Strombuchse
Maße 14,5 x 26 x 5,1 cm
Gewicht 695 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

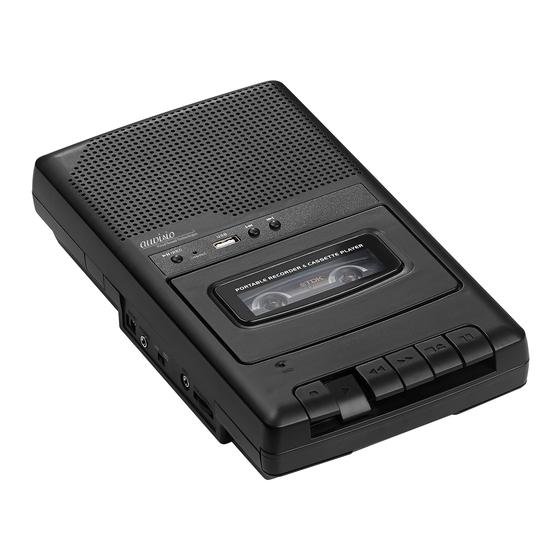

Mobiler Kassettenspieler & USB-Digitalisierer
mit Lautsprecher und Mikrofon
Produktdetails
10
9
8
7
6
5
4
3
2
1
15
1. Mikrofon 9. USB-Buchse
2. Lautstärke-Regler 10. Batteriefach
3. Mikrofon-Buchse 11. Lautsprecher
4. USB/TAPE-Schalter 12. Spultasten (USB)
5. Kopfhörer-Buchse 13. Kassettenfach
6. Netzteil-Buchse 14. Kassetten-Bedienfeld
►II/REC-Taste (USB)
7. 15. Ausziehbarer Tragegriff
8. USB/REC-LED
Inbetriebnahme
Ihr Kassettenspieler kann entweder per Netzteil oder mit
Batterien betrieben werden.
Batterien einsetzen / wechseln
1. Stoppen Sie gegebenenfalls Wiedergabe oder Aufnahme.
2. Falls das Gerät noch per Kabel verbunden sein sollte,
trennen Sie das Gerät von der Stromversorgung und ziehen
Sie das Kabel ab.
3. Drehen Sie Ihren Kassettenspieler um und schieben Sie das
Batteriefach in Pfeilrichtung auf.
4. Setzen Sie vier neue Batterien des Typs C in das
Batteriefach ein. Beachten Sie dabei die Angaben zur
Polarität am Boden des Batteriefachs.
Bedienungsanleitung – Seite 1
5. Setzen Sie die Batteriefach-Abdeckung wieder passend auf
und schieben Sie sie so zu, dass sie einrastet.
Betrieb mit Netzteil
ACHTUNG!
Schließen Sie das Netzteil nicht an, solange sich
Batterien im Gerät befinden!
11
Verbinden Sie das Netzteil mit der Strombuchse Ihres
Kassettenspielers und einer geeigneten Steckdose.
Verwendung
12
1. Kassettenspieler
1.1 Kassetten-Steuerung (Bedienfeld)
13
Steuerung
Wiedergabe
14
Lautstärke +
Lautstärke -
Pause
Pause aufheben
Vorwärtslauf
Rückwärtslauf
Vorwärts-
/Rückwärtslauf
beenden
Wiedergabe
beenden
Aufnahme starten
Aufnahme
beenden
© REV1 – 15.05.2019 – BS/LSt//RM
ZX-1817-675
Taste Aktion
►
drücken
Lautstärke-Regler nach links drehen
nach rechts
Lautstärke-Regler
drehen
II
drücken
►►
drücken
◄◄
drücken
►
drücken
drücken
drücken
drücken
