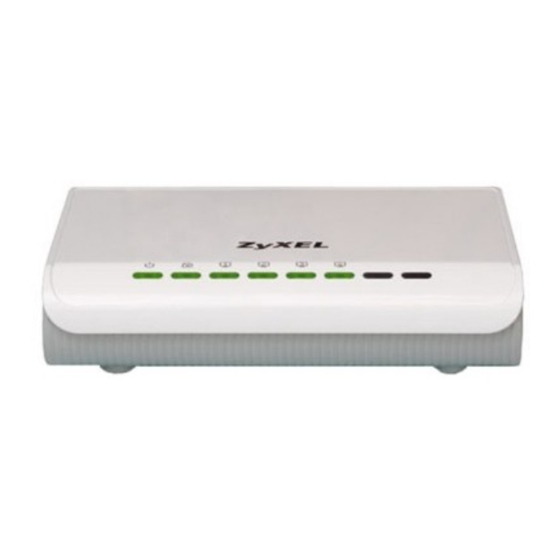

- Seite 1 PLA470 Series Homeplug AV to Ethernet Switch Quick Start Guide CONTENTS Version 3.60 ENGLISH 11/2007 DEUTSCH Edition 2 ESPAÑOL DEFAULT LOGIN FRANÇAIS ITALIANO IP Address http://192.168.1.2 SVENSKA Password 1234 Copyright © 2007. All rights reserved...
- Seite 2 ENGLISH ENGLISH Overview The PLA470 connects a HomePlug AV powerline network, which uses your electrical wiring, to your LAN (and Internet gateway). Internet This Quick Start Guide covers the following: 1 Hardware Connections 2 Set Up Your Powerline Network 3 Set Up a HomePlug AV Network with ENCRYPT See the User’s Guide on the included CD for details on all of the PLA470’s features.
-
Seite 3: Hardware Connections
ENGLISH Your PLA470 is only compatible with HomePlug AV products with the latest firmware. You can upgrade your other ZyXEL HomePlug AV products by downloading the latest firmware from the ZyXEL website (www.zyxel.com). 1 Hardware Connections Internet... - Seite 4 ENGLISH 1 Use an Ethernet cable to connect a LAN port on the PLA470 to an Internet gateway (for example a DSL modem). 2 Use an Ethernet cable to connect another LAN port on the PLA470 to a computer. 3 Use the included power cord to connect the POWER port on the PLA470 to a power outlet.
- Seite 5 ENGLISH If the light is not on, check your power connections. If that does not work, check your outlets are working properly. Unplug the PLA470 and plug in another electrical appliance that you know works. This checks if the power outlet is working properly.
- Seite 6 ENGLISH 2 Set Up Your Powerline Network You can expand your network by connecting another HomePlug AV powerline adapter to an outlet on the same electrical circuit as the PLA470. Internet PLA-401 PLA-470 In the figure above, computer A can now access the Internet via the powerline link (B) and the Internet gateway (C) connected to the PLA470.
- Seite 7 ENGLISH 3 Set Up a HomePlug AV Network with ENCRYPT Use the ENCRYPT button to set up a secure connection between your PLA470 and another HomePlug AV product with an ENCRYPT button (The PLA-400 v2 is shown below as an example).
- Seite 8 ENGLISH 2 Press the ENCRYPT button at the rear of your powerline device for 1-2 seconds. The power ( ) light will blink as the powerline device tries to set up a connection. 1...2 1...2 • If the power ( ) light does not blink, you have probably pressed the ENCRYPT button for too long.
- Seite 9 ENGLISH use the PLA-4xx Series Configuration Utility. See the User’s Guide for more information. 5 To add more powerline devices to your network, repeat steps in this section using a powerline device connected to your HomePlug AV network and the powerline device you want to add to the network.
- Seite 10 ENGLISH • Make sure all your ZyXEL powerline adapters are using the latest version firmware. You can update your firmware by visiting the ZyXEL website (www.zyxel.com.tw) and down- loading the latest firmware for your ZyXEL powerline adapter. See the Troubleshooting chapter in your User’s Guide for additional problem solving suggestions Procedure to View a Product’s Certification(s)
-
Seite 11: Übersicht
DEUTSCH DEUTSCH Übersicht Der PLA470 verbindet Ihr HomePlug AV-Powerline-Netzwerk (das über das Stromnetz läuft) mit Ihrem kabelgebundenen LAN (und dem Internet-Gateway). Internet Diese Kurzanleitung ist in die folgenden Abschnitte aufgeteilt: 1 Anschließen der Hardware 2 Einrichten eines Powerline-Netzwerks 3 Einrichten eines HomePlug AV Netzwerks mit ENCRYPT Eine Beschreibung aller Funktionen des PLA470 finden Sie im Benutzerhandbuch, dass auf der CD enthalten ist. -
Seite 12: Anschließen Der Hardware
Der PLA470 ist nur kompatibel mit HomePlug AV-Produkten, die über die neueste Firmware verfügen. Sie können andere ZyXEL HomePlug AV-Produkte aktualisieren, indem Sie die neueste Firmware von der ZyXEL- Website (www.zyxel.com) herunterladen. 1 Anschließen der Hardware Internet 1 Verbinden Sie mit einem Ethernet-Kabel einen LAN-Port des PLA470 mit einem Internet-Gateway (z. -
Seite 13: Das Gerät Verfügt Über Led-Anzeigen
DEUTSCH 2 Verbinden Sie mit einem Ethernet-Kabel einen anderen LAN-Port des PLA470 mit einem Computer. 3 Schließen Sie den Netzanschluss (POWER) des PLA470 mit dem mitgelieferten Netzkabel an eine Netzsteckdose an. Diese Verbindung ist gleichzeitig die Powerline- Verbindung. 1.1 Das Gerät verfügt über LED-Anzeigen Die Stromanzeige-LED ( ) beginnt zu leuchten, und die ETHERNET-LED ( ) leuchtet oder blinkt. - Seite 14 DEUTSCH an dieselbe Netzsteckdose ein anderes Gerät an, von dem Sie wissen, dass es funktioniert. So können Sie prüfen, ob die Netzsteckdose richtig funktioniert. Wenn die LED-Anzeige ( ) nicht leuchtet, prüfen Sie, ob alle Ethernetkabel richtig angeschlossen sind. Wenn die Anzeige weiterhin nicht leuchtet, stellen sie sicher, dass ob ein Ethernetkabel der Kategorie 5 oder höher verwendet wird.
-
Seite 15: Einrichten Eines Powerline-Netzwerks
DEUTSCH 2 Einrichten eines Powerline- Netzwerks Sie können das Netzwerk erweitern, indem Sie einen weiteren HomePlug AV-Powerline-Adapter an eine Steckdose desselben Stromkreises anschließen, an dem auch der PLA470 angeschlossen ist. Internet PLA-401 PLA-470 In der Abbildung oben kann Computer A jetzt über die Powerline-Verbindung (B) und das Internet-Gateway (C), das mit dem PLA470 verbunden ist, auf das Internet zugreifen. -
Seite 16: Einrichten Eines Homeplug Av Netzwerks Mit Encrypt
DEUTSCH ENCRYPT-Taste haben, finden Sie im Benutzerhandbuch eine Anleitung zum manuellen Einrichten eines sicheren Powerline-Netzwerks. 3 Einrichten eines HomePlug AV Netzwerks mit ENCRYPT Richten Sie mit der ENCRYPT-Taste eine sichere Verbindung zwischen Ihrem PLA470 und einem anderen HomePlug AV- Gerät ein, das ebenfalls über eine ENCRYPT-Taste verfügt (die Abbildung unten zeigt als Beispiel den PLA-400 v2). - Seite 17 DEUTSCH befindet. Die Stromanzeige-LED ( ) blinkt, während das Powerline-Gerät versucht, eine Verbindung herzustellen. 1...2 1...2 3 Wenn die Netz-LED ( ) nicht blinkt, haben Sie möglicherweise zu lang auf die Taste ENCRYPT (Verschlüsseln) gedrückt. Drücken Sie noch einmal nicht länger als 1 bis 2 Sekunden auf die Taste ENCRYPT (Verschlüsseln).
-
Seite 18: Problembeseitigung
DEUTSCH bis die Powerline-Geräte eine Verbindung hergestellt haben. • Wenn die HomePlug-LEDs ( ) an beiden Powerline- Geräten nicht leuchten, sind die Powerline-Geräte nicht ver- bunden. Wiederholen Sie die in diesem Abschnitt beschrie- benen Schritte . Sollte das nicht funktionieren, verwenden Sie das Konfigurationsprogramm für die PLA- 4xx-Serie. - Seite 19 HomePlug AV. Der PLA470 kann frühere Versionen von HomePlug-Adaptern wie HomePlug 1.0 oder 1.0.1 NICHT ERKENNEN oder mit ihnen kommunizieren. • stellen Sie sicher, dass alle Ihre ZyXEL-HomePlug AV-Pow- erline-Adapter mit der neuesten Firmware-Version arbeiten. Sie können sich die neueste Firmware für Ihren ZyXEL-Pow- erline-Adapter von der ZyXEL-Website (www.zyxel.de)
- Seite 20 DEUTSCH CE-Konformität Das Produkt entspricht den grundlegenden Anforderungen der Richtlinie 1999/5/EG (R&TTE) sowie den übrigen einschlägigen Bestimmungen des FTEG und ist zum Betrieb in der EU und Schweiz vorgesehen. Das Produkt ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen;...
- Seite 21 DEUTSCH...
-
Seite 22: Vista Previa
ESPAÑOL ESPAÑOL Vista previa El PLA470 conecta una red de línea eléctrica HomePlug AV, utilizando su cableado eléctrico, a su LAN (y puerta de enlace de Internet). Internet Esta Guía de inicio rápido cubre lo siguiente: 1 Conexiones del hardware 2 Red de línea eléctrica 3 Configurar una red HomePlug AV con ENCRYPT Consulte la Guía del usuario en el CD incluido para... - Seite 23 ESPAÑOL Su PLA470 sólo es compatible con productos HomePlug AV con el último firmware. Puede actualizar sus productos ZyXEL HomePlug AV descargando el último firmware desde el sitio web de ZyXEL (www.zyxel.com). 1 Conexiones del hardware Internet 1 Utilice un cable Ethernet para conectar un puerto LAN del PLA470 a una puerta de enlace de Internet (por ejemplo, un módem DSL).
- Seite 24 ESPAÑOL 2 Utilice un cable Ethernet para conectar otro puerto LAN del PLA470 a un ordenador. 3 Utilice el cable de alimentación incluido para conectar el puerto POWER del PLA470 a una toma de corriente. Esto también es su conexión de línea eléctrica. 1.1 Mire los LEDs (luces) La luz power ( ) debería estar encendida y la luz Ethernet...
- Seite 25 ESPAÑOL Si la luz ( ) no está encendida, compruebe si todos los cables Ethernet están bien conectados. Si eso no funciona, compruebe si los cables Ethernet que está utilizando son de la categoría 5 o superior. La mayoría de cables están etiquetados con sus especificaciones.
- Seite 26 ESPAÑOL • Si las luces HomePlug ( ) se encienden, su red Home- Plug AV está lista para usar. • Si las luces HomePlug ( ) no se encienden o si desea hacer su red más segura, vaya a la siguiente sección para configurar una red HomePlug AV utilizando el botón ENCRYPT.
- Seite 27 ESPAÑOL de alimentación ( ) parpadeará mientras el dispositivo de línea eléctrica intenta configurar una conexión. 1...2 1...2 3 Si la luz alimentación ( ) no parpadea, probablemente ha mantenido pulsado el botón ENCRYPT demasiado tiempo. Vuelva a intentarlo, pulsando el botón ENCRYPT durante 1-2 segundos.
-
Seite 28: Solución De Problemas
ESPAÑOL • Si las luces HomePlug ( ) en ambos dispositivos de línea eléctrica no se encienden, los dispositivos de línea eléc- trica no están conectados. Repita los pasos en esta sección. Si esto no funciona, utilice la Utilidad de Configu- ración PLA-4xx Series. - Seite 29 Procedimiento para ver la(s) certificación(es) del producto 1 Vaya a www.zyxel.com. 2 Seleccione su producto de la lista desplegable en la página inicial de ZyXEL para ir a la página de ese producto. 3 Seleccione el certificado que desee visualizar en esta página.
-
Seite 30: Présentation
FRANÇAIS FRANÇAIS Présentation Le PLA-470 connecte un réseau de courant porteur en ligne HomePlug AV (qui utilise votre installation électrique) à votre LAN (et passerelle Internet). Internet Ce guide d'installation aborde les points suivants: 1 Connexions matérielles 2 Réseau de courant porteur en ligne 3 Installer un réseau HomePlug AV avec ENCRYPT Consultez le guide de l'utilisateur sur le CD inclus pour les détails sur toutes les fonctionnalités du PLA470. - Seite 31 Votre PLA470 est uniquement compatible avec les produits HomePlug AV ayant le dernier microprogramme. Vous pouvez mettre à niveau vos autres produits ZyXEL HomePlug AV en téléchargeant le dernier microprogramme depuis le site web de ZyXEL (www.zyxel.com). 1 Connexions matérielles Internet 1 Utilisez un câble Ethernet pour connecter un port LAN sur...
- Seite 32 FRANÇAIS 2 Utilisez un câble Ethernet pour connecter un autre port LAN sur le PLA470 à un ordinateur. 3 Utilisez le cordon d'alimentation fourni pour connecter le port POWER (ALIMENTATION) du PLA470 à une prise de courant. C’est aussi votre connexion de courant porteur en ligne.
- Seite 33 FRANÇAIS PLA470 et branchez un autre appareil électrique dont vous êtes sûr de l'état de marche. Cela permet de vérifier si la prise de courant fonctionne correctement. Si le voyant ( ) n'est pas allumé, vérifiez que tous les câbles Ethernet sont correctement connectés.
- Seite 34 FRANÇAIS Internet PLA-401 PLA-470 Dans la figure ci-dessus, l'ordinateur A peut maintenant accéder à Internet via la liaison de courant porteur en ligne (B) et la passerelle Internet (C) connectées au PLA470. (Cette figure est donnée à titre d'exemple seulement, vous pouvez connecter la plupart des périphériques de réseau sur vos adaptateurs de courant porteur en ligne.) •...
- Seite 35 FRANÇAIS 3 Installer un réseau HomePlug AV avec ENCRYPT Utilisez le bouton ENCRYPT (CRYPTER) pour installer une connexion sécurisée entre votre PLA470 et un autre produit HomePlug AV avec un bouton ENCRYPT (CRYPTER) (Le PLA- 400 v2 est présenté ci-dessous à titre d'exemple). 1 Placez les périphériques de courant porteur en ligne proches les uns des autres, afin d'avoir le temps d'installer chacun d'eux.
- Seite 36 FRANÇAIS clignote pendant que le périphérique de courant porteur en ligne essaie d'établir une connexion. 1...2 1...2 • Si le voyant marche ( ) ne clignote pas, vous avez proba- blement appuyé sur le bouton ENCRYPT (CRYPTER) trop longtemps. Essayez à nouveau, en appuyant sur le bouton ENCRYPT (CRYPTER) pendant 1-2 secondes.
- Seite 37 FRANÇAIS Patientez environ une minute pendant que vos périphériques de courant porteur en ligne se connectent. • Si les voyants HomePlug ( ) sur les deux périphériques de courant porteur en ligne ne s'allument pas, les périph- ériques de courant porteur en ligne ne sont pas connectés. Répétez les étapes dans cette section.
- Seite 38 ZyXEL utilisent la dernière version du micropro- gramme. Vous pouvez mettre à jour votre microprogramme en visitant le site web de ZyXEL (www.zyxel.com.tw) et en téléchargeant le dernier microprogramme pour votre adaptateur de courant porteur en ligne ZyXEL.
- Seite 39 1 Allez à www.zyxel.com. 2 Sélectionnez votre produit dans la liste déroulante dans la page d'accueil du ZyXEL pour aller à la page de ce produit. 3 Sélectionnez la certification que vous désirez consulter dans cette page.
-
Seite 40: Cenni Generali
ITALIANO ITALIANO Cenni generali PLA470 si collega in una rete powerline HomePlug AV, utilizzando i cavi elettrici per creare una LAN, dotata di gateway Internet. Internet In questa Guida rapida vengono trattati gli argomenti seguenti: 1 Collegamenti hardware 2 Configurazione della rete Powerline 3 Configurazione di una rete HomePlug AV con ENCRYPT Fare riferimento alla Guida utente memorizzata sul CD fornito a corredo per i dettagli di tutte le funzioni dell'PLA470. - Seite 41 ITALIANO Il PLA470 è compatibile solo con i prodotti HomePlug AV dotati del firmware più recente. È possibile aggiornare gli altri prodotti ZyXEL HomePlug AV scaricando il firmware più recente dal sito Web di ZyXEL (www.zyxel.com). 1 Collegamenti hardware Internet...
- Seite 42 ITALIANO 2 Utilizzare un cavo Ethernet per collegare un'altra porta LAN del PLA470 a un computer. 3 Utilizzare il cavo di alimentazione fornito a correto per collegare la porta POWER del PLA470 a una presa elettrica. Questo è anche il collegamento della powerline. 1.1 Osservare i LED (spie luminose) La spia di alimentazione ( ) dovrebbe essere accesa e la...
- Seite 43 ITALIANO collegare un altro dispositivo elettrico sicuramente funzionante. In questo modo è possibile verificare che la presa funziona correttamente. Se la spia ( ) non è accesa, verificare che tutti i cavi Ethernet siano collegati correttamente. Se il problema persiste, verificare che i cavi Ethernet utilizzati siano di Categoria 5 o superiore.
- Seite 44 ITALIANO Nella figura sopra, il computer A può ora accedere a Internet tramite il collegamento alla powerline (B) e al gateway Internet (C) collegato al PLA470 (questa figura è solo un esempio, è possibile collegare praticamente qualsiasi dispositivo di rete agli adattatori powerline). •...
- Seite 45 ITALIANO • Se necessario è possibile scollegarli dal computer o dal modem (o dall'altro dispositivo di rete), ma i dispositivi pow- erline devono restare collegati alle prese elettriche. 2 Tenere premuto il pulsante ENCRYPT che si trova dietro al dispositivo powerline per 1 - 2 secondi. La spia di alimentazione ( ) lampeggia quando il dispositivo powerline prova a configurare una connessione.
-
Seite 46: Risoluzione Dei Problemi
ITALIANO lampeggiare. In alcuni casi è possibile che tutte le spie lampeggino contemporaneamente e che anche la spia HomePlug ( ) diventi rossa. Attendere circa un minuto affinché i dispositivi powerline si connettano. • Se le spie HomePlug ( ) su entrambi i dispositivi power- line non si accendono, i dispositivi powerline non sono con- nessi. - Seite 47 HomePlug, quali ad esempio HomePlug 1.0 oppure 1.0.1. • Verificare che tutti gli adattatori powerline ZyXEL utilizzino l'ultima versione esistente del firmware. Il firmware aggior- nato è reperibile sul sito Web di ZyXEL (all'indirizzo www.zyxel.com.tw) può...
- Seite 48 ITALIANO Conformità CE Questo prodotto soddisfa le richieste tecniche della direttiva 1999/5/EG (R&TTE) ed è previsto per il funzionamento nella UE e in Svizzera.Il prodotto è dispositivo della classe A. Questo dispositivo può causare nel settore abitativo dei radiodisturbi. In questo caso può...
- Seite 49 ITALIANO...
- Seite 50 SVENSKA SVENSKA Översikt PLA-470 ger möjlighet att ansluta ett HomePlug AV Powerline nätverk till ditt LAN (och Internet-gateway) genom att använda det befintliga elkablaget. Internet Denna snabbstartguide omfattar följande: 1 Maskinvaruanslutningar 2 Installera ett Powerline nätverk 3 Installera ett HomePlug AV-nätverk med ENCRYPT (kryptering) Se bruksanvisningen på...
- Seite 51 SVENSKA Din PLA470 är bara kompatibel med HomePlug AV-produkter som har den senaste mjukvaran (firmware). Du kan uppgradera dina andra ZyXEL HomePlug AV-produkter genom att hämta den senaste mjukvaran från ZyXELs webbplats (www.zyxel.com). 1 Maskinvaruanslutningar Internet 1 Använd en Ethernet-kabel för att ansluta en LAN-port på...
- Seite 52 SVENSKA 2 Använd en Ethernet-kabel för att ansluta en annan LAN- port på PLA470 till en dator. 3 Använd den medföljande strömkabeln för att ansluta porten POWER på PLA470 till ett eluttag. Detta är även din Powerline anslutning. 1.1 Titta på indikatorlampan(-orna) Strömlampan ( ) ska lysa och lampan Ethernet ( ) ska lysa eller blinka.
- Seite 53 SVENSKA Om lampan ( ) inte lyser, kontrollera att alla Ethernet-kablarna är ordentligt anslutna. Om inte det hjälper, kontrollera att Ethernet-kablarna tillhör kategori 5 eller högre. De flesta sladdar är märkta med sina specifikationer. 2 Installera ett Powerline nätverk Du kan expandera ditt nätverk genom att ansluta en annan HomePlug AV-adapter till ett uttag i samma elektriska krets som PLA470.
- Seite 54 SVENSKA • Om lamporna HomePlug ( ) lyser, är ditt HomePlug AV- nätverk redo att användas. • Om lamporna HomePlug ( ) inte lyser, eller om du vill göra ditt nätverk ännu säkrare, gå till nästa avsnitt för att installera ett HomePlug AV-nätverk med knappen ENCRYPT (kryptering).
- Seite 55 SVENSKA medan Powerline enheten försöker upprätta en anslutning. 1...2 1...2 • Om Strömlampan ( ) inte blinkar har du förmodligen hållt knappen ENCRYPT intryckt för länge. Försök igen, och håll knappen ENCRYPT intryckt i 1-2 sekunder. 3 Upprepa steg i det här avsnittet för varje Powerline enhet du vill ansluta.
- Seite 56 SVENSKA här avsnittet. Om det fortfarande inte fungerar använder du konfigurationsverktyget för PLA-4xx Series. Se manualen för mer information. 5 Om du vill lägga till ytterligare Powerline enheter till nätverket upprepar du steg i det här avsnittet med en Powerline enhet ansluten till ditt HomePlug AV-nätverk och den Powerline enheten som du vill lägga till i nätverket.
- Seite 57 SVENSKA • Kontrollera att alla dina ZyXEL-Powerline enheter använder den senaste versionen av den inbyggda programvaran. Du kan uppdatera den inbyggda programvaran genom att gå till ZyXELs webbplats (www.zyxel.com.tw) och ladda ner den senaste versionen av den inbyggda programvaran för din ZyXEL-Powerline enhet.
