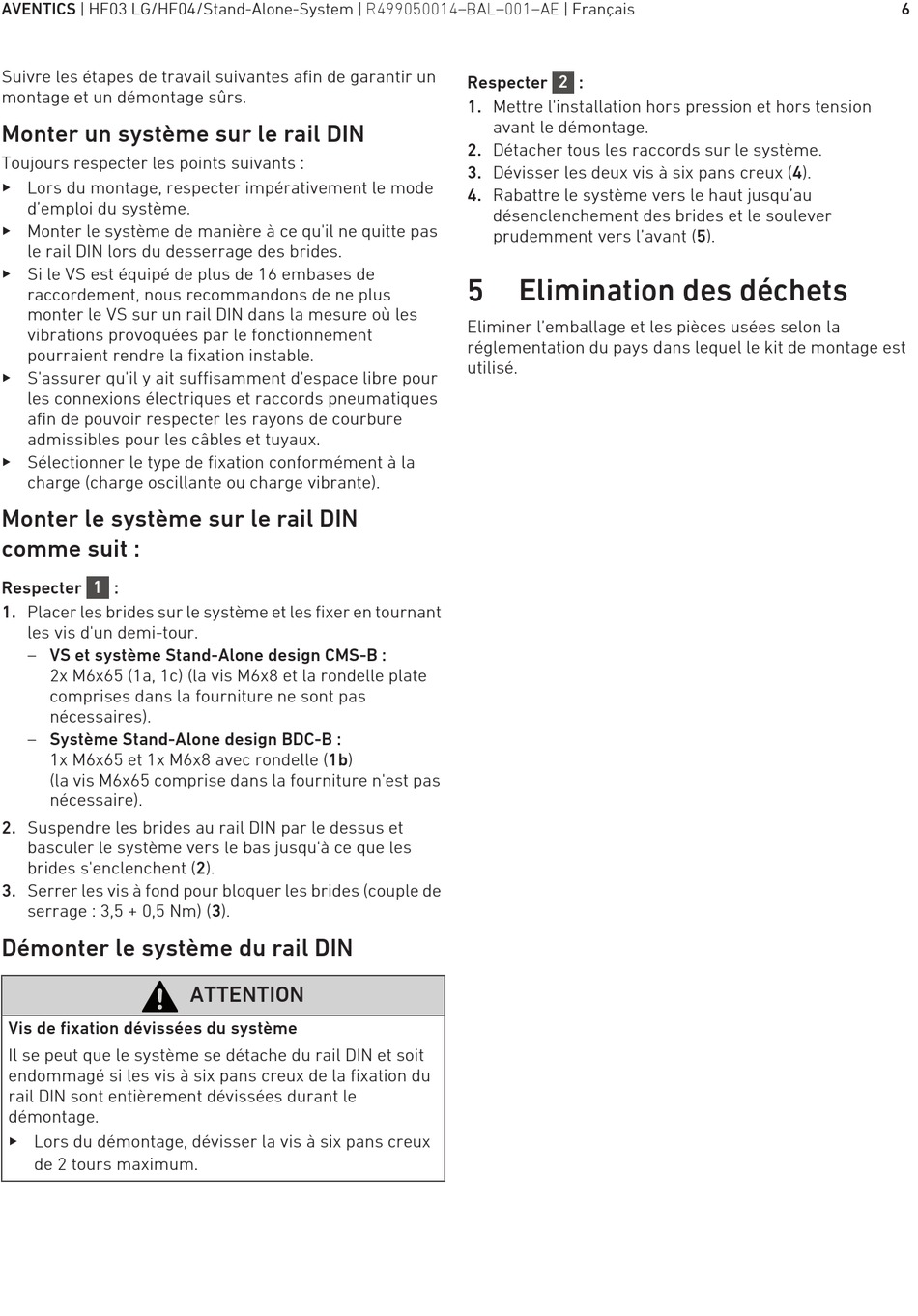

Suivre les étapes de travail suivantes afin de garantir un
montage et un démontage sûrs.
Monter un système sur le rail DIN
Toujours respecter les points suivants :
O Lors du montage, respecter impérativement le mode
d'emploi du système.
O Monter le système de manière à ce qu'il ne quitte pas
le rail DIN lors du desserrage des brides.
O Si le VS est équipé de plus de 16 embases de
raccordement, nous recommandons de ne plus
monter le VS sur un rail DIN dans la mesure où les
vibrations provoquées par le fonctionnement
pourraient rendre la fixation instable.
O S'assurer qu'il y ait suffisamment d'espace libre pour
les connexions électriques et raccords pneumatiques
afin de pouvoir respecter les rayons de courbure
admissibles pour les câbles et tuyaux.
O Sélectionner le type de fixation conformément à la
charge (charge oscillante ou charge vibrante).
Monter le système sur le rail DIN
comme suit :
1
Respecter :
1. Placer les brides sur le système et les fixer en tournant
les vis d'un demi-tour.
– VS et système Stand-Alone design CMS-B :
2x M6x65 (1a, 1c) (la vis M6x8 et la rondelle plate
comprises dans la fourniture ne sont pas
nécessaires).
– Système Stand-Alone design BDC-B :
1x M6x65 et 1x M6x8 avec rondelle (1b)
(la vis M6x65 comprise dans la fourniture n'est pas
nécessaire).
2. Suspendre les brides au rail DIN par le dessus et
basculer le système vers le bas jusqu'à ce que les
brides s'enclenchent (2).
3. Serrer les vis à fond pour bloquer les brides (couple de
serrage : 3,5 + 0,5 Nm) (3).
Démonter le système du rail DIN
Vis de fixation dévissées du système
Il se peut que le système se détache du rail DIN et soit
endommagé si les vis à six pans creux de la fixation du
rail DIN sont entièrement dévissées durant le
démontage.
O Lors du démontage, dévisser la vis à six pans creux
de 2 tours maximum.
ATTENTION
2
Respecter :
1. Mettre l'installation hors pression et hors tension
avant le démontage.
2. Détacher tous les raccords sur le système.
3. Dévisser les deux vis à six pans creux (4).
4. Rabattre le système vers le haut jusqu'au
désenclenchement des brides et le soulever
prudemment vers l'avant (5).
5 Elimination des déchets
Eliminer l'emballage et les pièces usées selon la
réglementation du pays dans lequel le kit de montage est
utilisé.
