Kupplung tauschen
Kupplung tauschen:

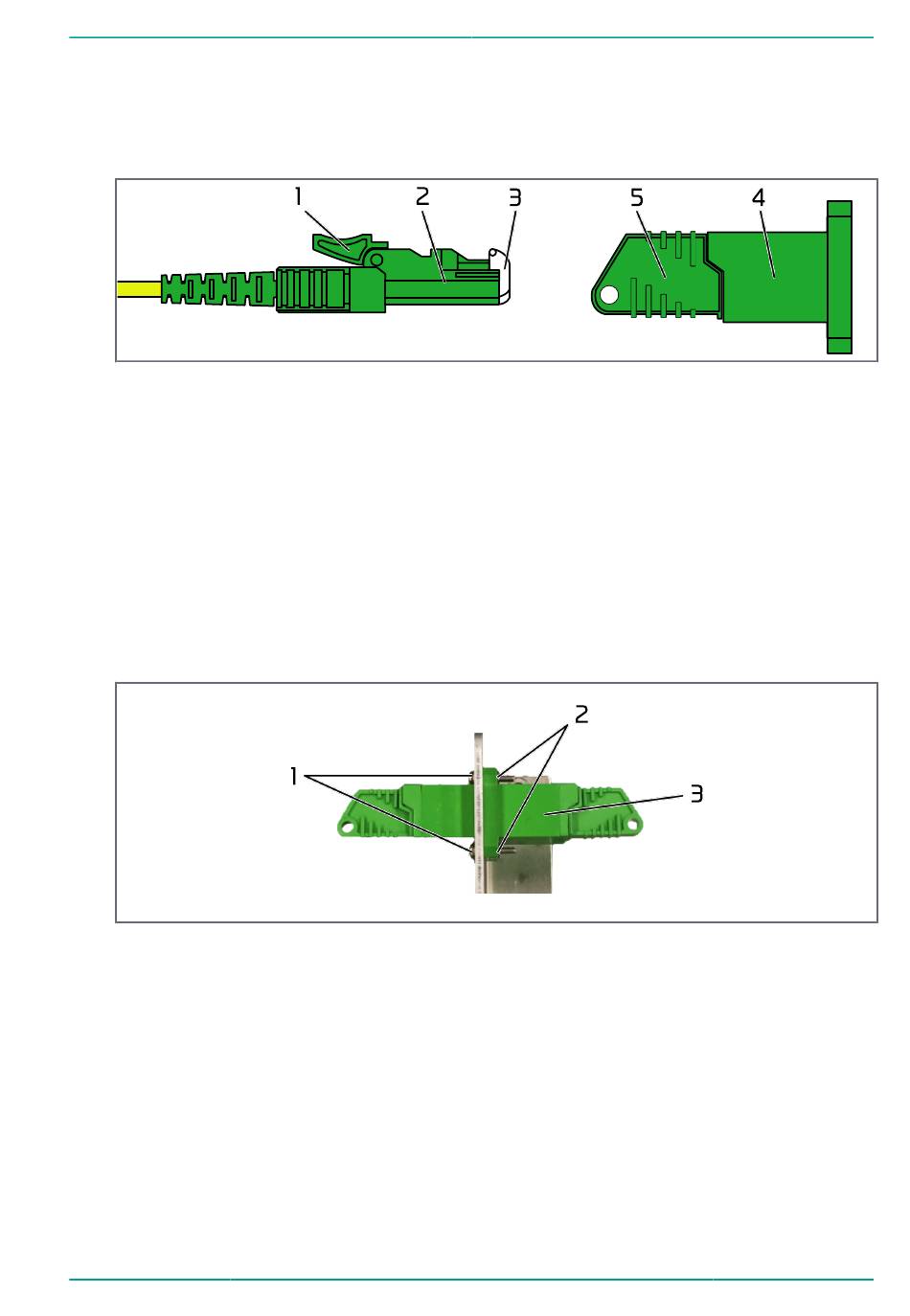

Abbildung 17: Optische Verbindung trennen
1 Verriegelung
2 Stecker
3 Schutzklappe
1.
Verriegelung (1) des Steckers (2) lösen.
2.
Stecker (2) aus der Buchse (4) entfernen.
3.
Staubschutzkappe (5) an der Buchse (4) befestigen.
4.
Schritte 1. bis 3. für die andere Verbindung der Kupplung wiederholen.
Abbildung 18: Kupplung tauschen
1 Linsenkopf-Schrauben
2 Muttern
5.
Schrauben (1) und Muttern (2) entfernen.
6.
Kupplung (3) entfernen.
7.
Neue Kupplung (3) einsetzen.
© fos4X 2020
4-10_1.2.x_4.0_Breakout Box-de
4 Buchse
5 Staubschutzkappe
3 Kupplung
8. Wartung
33 / 36
