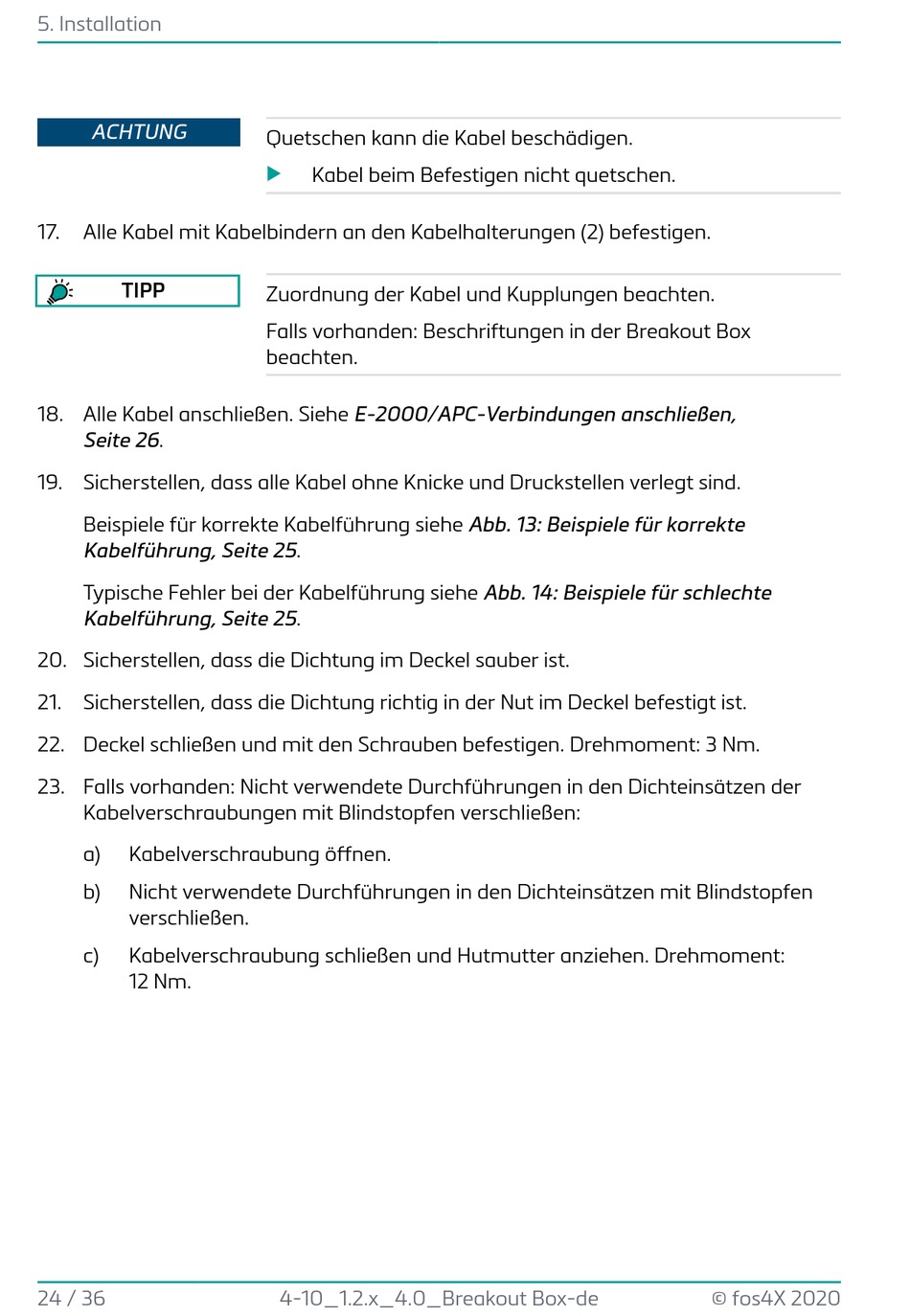

5. Installation
ACHTUNG
17.
Alle Kabel mit Kabelbindern an den Kabelhalterungen (2) befestigen.
TIPP
18. Alle Kabel anschließen. Siehe E-2000/APC-Verbindungen anschließen,
Seite 26.
19. Sicherstellen, dass alle Kabel ohne Knicke und Druckstellen verlegt sind.
Beispiele für korrekte Kabelführung siehe Abb. 13: Beispiele für korrekte
Kabelführung, Seite 25.
Typische Fehler bei der Kabelführung siehe Abb. 14: Beispiele für schlechte
Kabelführung, Seite 25.
20. Sicherstellen, dass die Dichtung im Deckel sauber ist.
21. Sicherstellen, dass die Dichtung richtig in der Nut im Deckel befestigt ist.
22. Deckel schließen und mit den Schrauben befestigen. Drehmoment: 3 Nm.
23. Falls vorhanden: Nicht verwendete Durchführungen in den Dichteinsätzen der
Kabelverschraubungen mit Blindstopfen verschließen:
a)
Kabelverschraubung öffnen.
b)
Nicht verwendete Durchführungen in den Dichteinsätzen mit Blindstopfen
verschließen.
c)
Kabelverschraubung schließen und Hutmutter anziehen. Drehmoment:
12 Nm.
24 / 36
Quetschen kann die Kabel beschädigen.
u
Kabel beim Befestigen nicht quetschen.
Zuordnung der Kabel und Kupplungen beachten.
Falls vorhanden: Beschriftungen in der Breakout Box
beachten.
4-10_1.2.x_4.0_Breakout Box-de
© fos4X 2020
