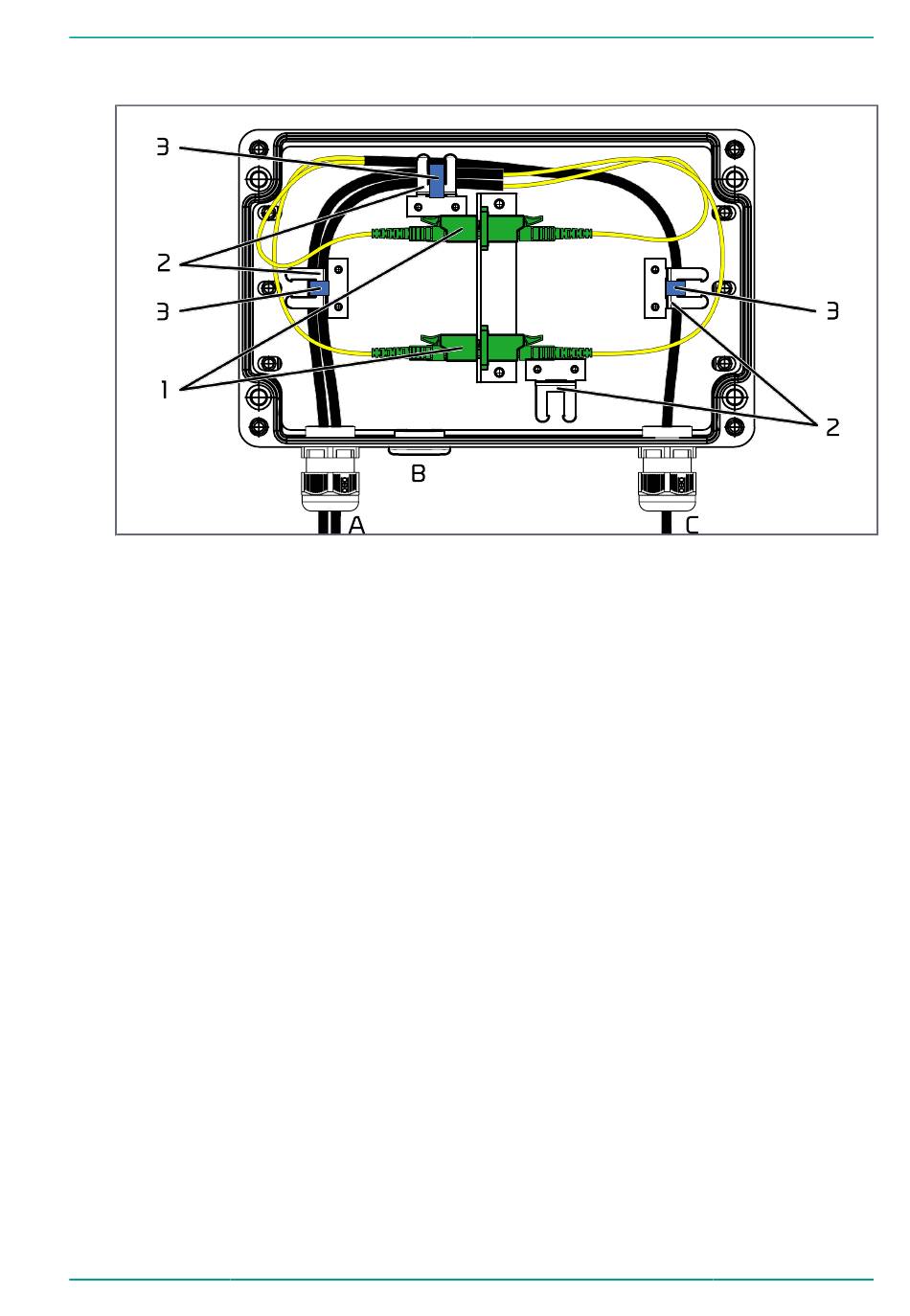

Abbildung 12: Kabelführung mit 2 Kabeln am Eingang
1 E-2000/APC-Kupplungen
2 Kabelhalterungen
3 Kabelbinder
8.
Die Kabel von der Kabelverschraubung A zu den Kupplungen (1) führen.
9.
Falls vorhanden: Schritte 2. bis 8. für Kabelverschraubung B durchführen, sodass
alle Kabel der Sensoren in die Breakout Box geführt sind.
10. Kabelverschraubung C öffnen.
11.
Falls vorhanden: Blindstopfen aus dem Dichteinsatz von Kabelverschraubung C
entfernen.
12. Multicore-Kabel durch den Dichteinsatz und den Klemmeinsatz führen.
13. Multicore-Kabel durch die Kabelverschraubung C in die Breakout Box führen.
14. Sicherstellen, dass alle Teile der Kabelverschraubung richtig montiert sind.
15. Hutmutter anziehen. Drehmoment: 12 Nm.
16. Multicore-Kabel von der Kabelverschraubung C zu den Kupplungen (1) führen.
© fos4X 2020
4-10_1.2.x_4.0_Breakout Box-de
A Kabelverschraubung
B Blindstopfen
C Kabelverschraubung
5. Installation
23 / 36
