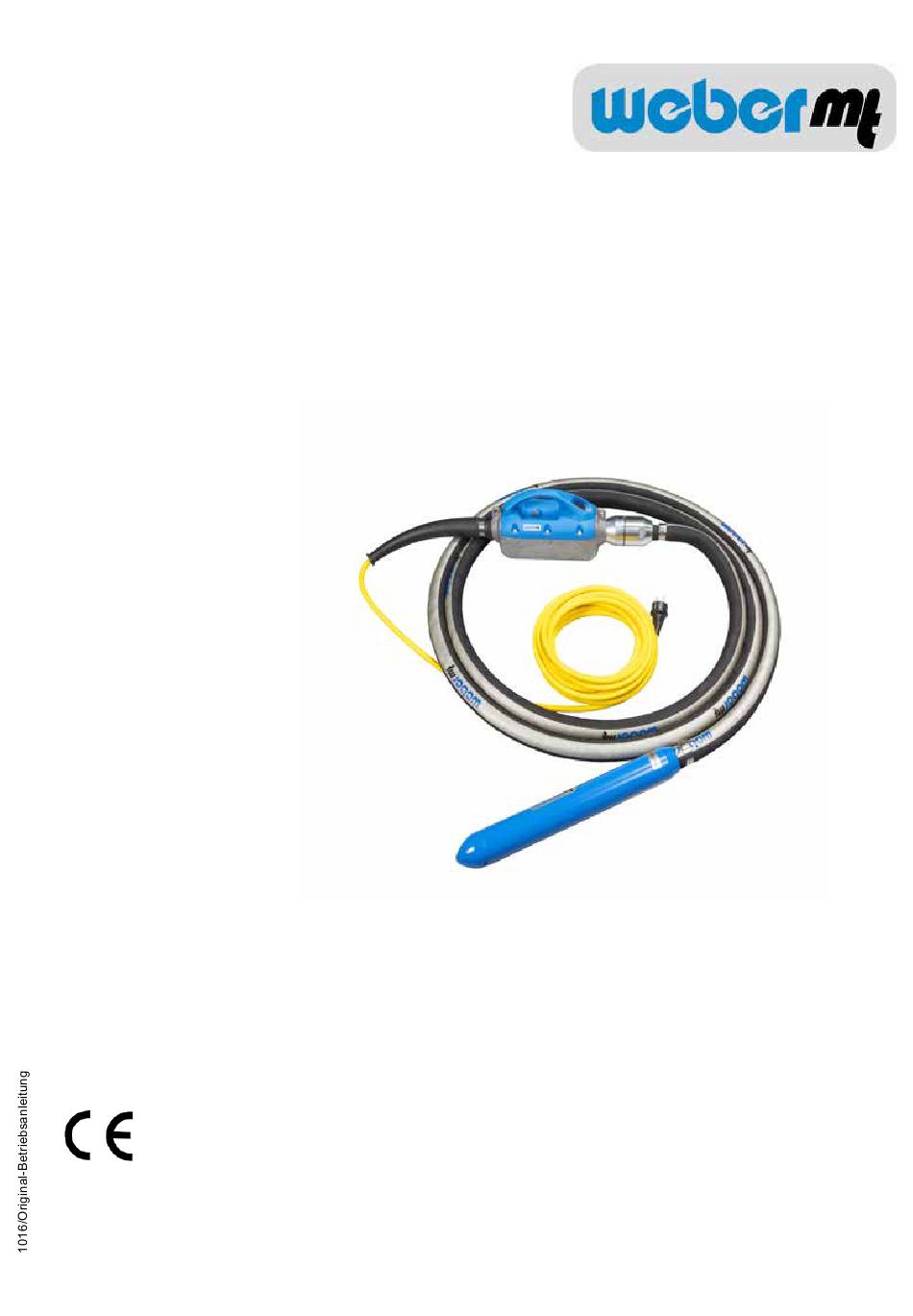

- Seite 1 Bedienungs- und Wartungsanleitung IVURplus 40 IVURplus 50 IVURplus 58 Weber Maschinentechnik GmbH Im Boden 5 - 8 , 10 D-57334 Bad Laasphe-Rückershausen / Germany Tel.: + 49 (0) 27 54 / 398 0 Fax: + 49 (0) 27 54 / 398 101 E-Mail: info@webermt.de...
- Seite 2 IVURplus...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort Allgemeine Sicherheitsvorschriften Bildliche Darstellung Technische Daten Transport Tätigkeiten vor Arbeitsbeginn Elektrischer Anschluss Innenvibrator an den Umformer anschliessen Inbetriebnahme Ausser Betrieb setzen Wartung Fehlersuche Schaltplan Kontaktadressen IVURplus... -
Seite 4: Vorwort
Diese Bedienungs- und Wartungsanleitung muss ständig am Einsatzort des Innenvibrators verfügbar sein. Bei Bedarf erhalten Sie weitere Informationen von Ihrem autorisierten WEBER MT-Händler oder über eine der Kontaktadressen auf der letzten Seite. Die jeweils gültige Konformitätserklärung liegt jeder Maschinenlieferung bei. -
Seite 5: Allgemeine Sicherheitsvorschriften
Sicherheits- und Bedienvorschriften Allgemein Alle Sicherheitshinweise sind zu lesen und zu beachten, da sonst - Gefahr für Leib- und Leben des Benutzers, - Beeinträchtigungen am Innenvibrator und anderer Sachwerte drohen. Neben der Bedienungsanleitung sind die im Verwenderland verbindlichen Unfallverhütungsvorschriften zu beachten. Bestimmungsgemässe Verwendung Innenvibratoren dürfen nur in technisch einwandfreiem Zustand sowie bestimmungsgemäss, sicherheits- und gefahrenbewusst und unter Beachtung der Betriebsanleitung benutzt werden. - Seite 6 Sicherheit vor elektrischer Spannung Es ist verboten, den Innenvibrator durch herausziehen oder einstecken des Anschlusssteckers in oder aus der Steckdose ein- oder auszuschalten. Das Anschlusskabel des Innenvibrators darf nicht zum herausziehen des Steckers aus der Steckdose benutzt werden. Elektrische Kabel vor Hitze, Öl und scharfen Kanten schützen. Innenvibratoren des Typs IVUR nur an die auf dem Typenschild angegebene Spannung anschliessen Innenvibratoren des Typs IVUR dürfen nur mit Schutzleiter betrieben werden.
- Seite 7 Eigenmächtige Veränderungen oder Umbauten am Innenvibratror sind aus Sicherheitsgründen nicht gestattet. Für Schäden, die durch Veränderungen oder Umbauten am Innenvibrator entstehen, ist jegliche Haftung des Herstellers ausgeschlossen. Um einen sicheren und zuverlässigen Betrieb zu gewährleisten, sind ausschliesslich WEBER MT-Original-Ersatzteile zu verwenden. IVURplus...
- Seite 8 Prüfung Gemäss der deutschen gesetzlichen Unfallversicherung (DGUV) ist zur Prüfung von elektrischen Anlagen und Betriebsmitteln die DGUV - Vorschrift 3 - anzuwenden. Innenvibratoren sind entsprechend den Einsatzbedingungen und den betrieblichen Verhältnissen nach Bedarf, jedoch mindestens alle 6 Monate, durch einen Sachkundigen auf den betriebssicheren Zustand zu prüfen.
-
Seite 9: Bildliche Darstellung
Bildliche Darstellung Gesamtansicht IVURplus 40/50/58 Stecker Anschlusskabel Schalter Umrichter Kupplung Schutzschlauch abgeschirmt Lt. „EMV-Richtlinie“ Innenvibrator LED-Schutzleitersystem IVURplus... -
Seite 10: Technische Daten
Technische Daten IVURplus 40 IVURplus 50 IVURplus 58 Gewicht Betriebsgewicht CECE (in kg) 12,6 14,4 16,4 Wirkungsdurchmesser ca. mm Abmessung Vibratordurchmesser Vibratorlänge Schutzschlauchlänge 5000 5000 5000 Gewicht 10,5 Anschluss Vibratorteil Anschlussspannung Nennstromstärke Frequenz (Hz) Nennleistung 1050 Anschluss Umformerteil Spannung Frequenz... - Seite 11 1 Serien-Nummer: 2 Baujahr: 3 Typ/Bezeichnung: IVURplus...
-
Seite 12: Transport
Transport Bei Transport auf Fahrzeugen ist der Innenvibrator gegen Wegrutschen bzw. Wegrollen mit geeigneten Mitteln zu sichern. Tätigkeiten vor Arbeitsbeginn Elektrischer Anschluss Vor Inbetriebnahme des Innenvibrators ist unbedingt darauf zu achten, dass die Netzspannung (1) mit der auf dem Typenschild angegebenen Spannung des Umformers übereinstimmt. -
Seite 13: Inbetriebnahme
Inbetriebnahme Innenvibratoren nur an die auf dem Typenschild angegebene Spannung anschliessen. Immer zuerst den Netzstecker in die Steckdose einstecken,dann den Umformer einschalten. Netzstecker (1) einstecken. IVURplus durch Drücken des Schalters (1) einschalten. Der Innenvibrator läuft an. Ausser Betrieb setzen Innenvibrator und Umformer durch Drücken des Schalters (1) ausser Betrieb setzen. -
Seite 14: Wartung
Wartung Wartungsintervall Wartungsstelle Wartungstätigkeit - Gerät säubern gesamte Täglich Anschlusskabel und Maschine Stecker auf äussere Schäden prüfen alle 200 Flaschenrohr auf Verschleiss prüfen, Betriebsstunden Flaschenkopf ggfs. austauschen Die Durchführung der Arbeiten hat mit ordnungsgemässen Werkzeug zu erfolgen, und die Sicherheitsbestimmungen dieser Bedienungs- und Wartungsanleitung müssen bei allen Arbeiten eingehalten werden. - Seite 15 Blinkcode bei Frequenzumrichter Das Schaltergehäuse darf nur von geeigneten Fachkräf- ten geöffnet werden. Nach dem Öffnen des Schaltergehäuses liegt an der Platine des Umformers Spannung an. - Lebensgefahr - Deckel (1) Gehäuse (2) Elektronik (3) LED gelb (4) LED-Anzeige Ursache Betriebszustand gelbe LED brennt Fehler innerhalb des...
-
Seite 16: Schaltplan
Schaltplan IVUR IVURplus... - Seite 17 IVURplus...
- Seite 18 IVURplus...
-
Seite 19: Kontaktadressen
