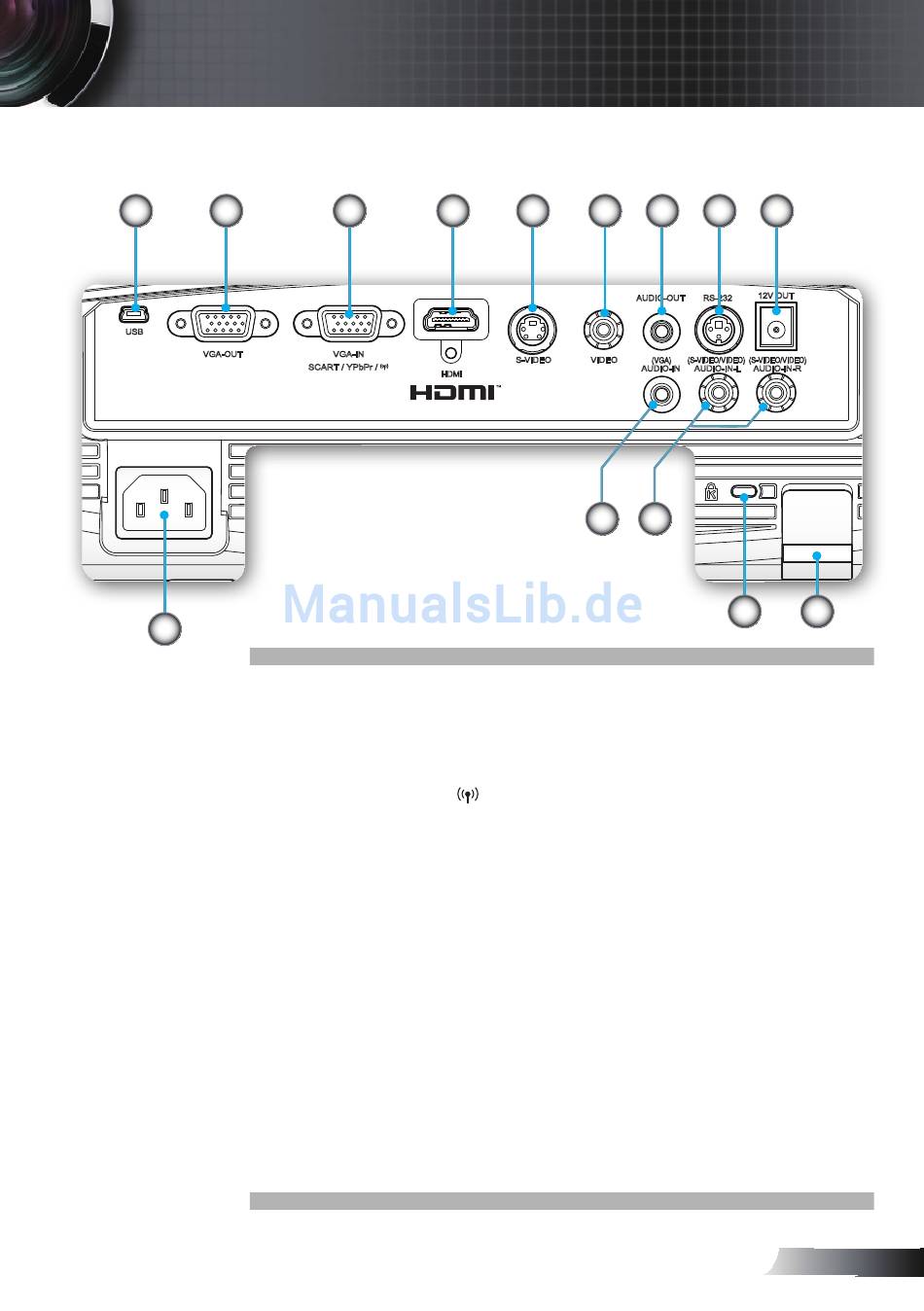

Ein- und Ausgänge
1 2
USB
VGA-OUT
12
1. USB-Anschluss (Anschließen an einem PC zur externen
Maussteuerung)
2. VGA-Out-Anschluss
(Bildschirm-Durchschleifenausgang vom VGA-In)
3. VGA-In-/YPbPr-/" "-Anschluss (Analoges PC-Signal/
Component Video-Eingang/HDTV/YPbPr/Drahtlos-Dongle)
4.

HDMI-Anschluss

5. S-Video-Eingang
6. Composite Video-Eingang
7. Audioausgang (3,5 mm-Klinkenbuchse)
8. RS-232-Anschluss (3-polig)
9. 12 V-Auslöseranschluss
10. Audioeingang (VGA; 3,5 mm-Klinkenbuchse)
11. Audioeingang L/R (S-Video/Video)
12. Netzanschluss
13. Anschluss für Kensington
14. Sicherheitssperre
3 4
VGA-IN
SCART / YPbPr /
HDMI
Einführung
5 6 7
AUDIO-OUT
S-VIDEO VIDEO (VGA) (S-VIDEO/VIDEO) (S-VIDEO/VIDEO)
AUDIO-IN
10 11
-Schloss
TM
8 9
12V OUT
RS-232
AUDIO-IN-L AUDIO-IN-R
13 14
9
Deutsch
