Installation; Anschließen Des Projektors; Verbinden Mit Dem Computer/Notebook - Optoma EH1020 Benutzerhandbuch

 Die E/A-Konfiguration
ist modellabhängig.
 Wegen
unterschiedlicher
Einsatzgebiete in den
einzelnen Ländern, gibt
es in manchen Regionen
möglicherweise anderes
Zubehör.
 (*) Optionales Zubehör

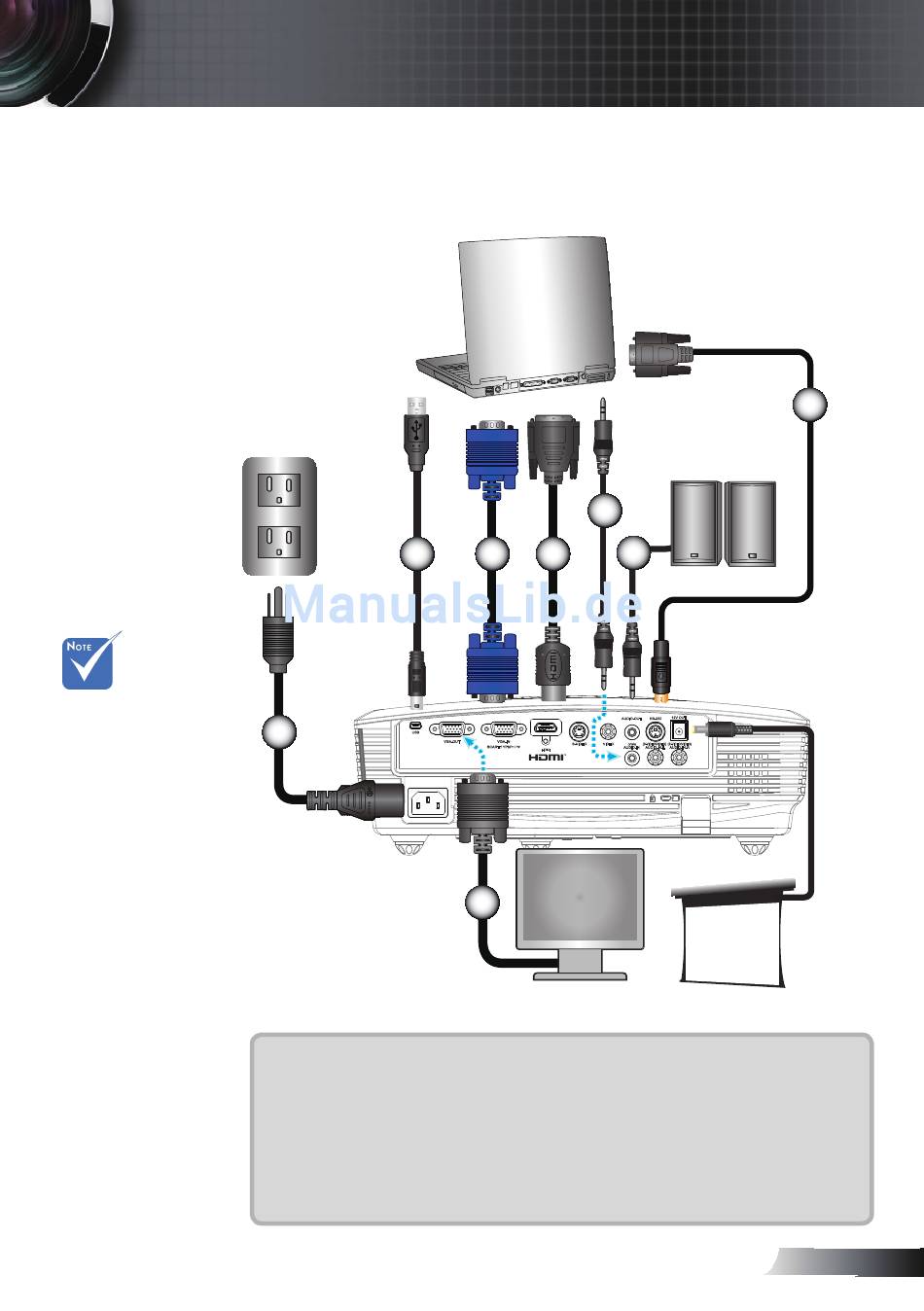

Anschließen des Projektors

Verbinden mit dem Computer/Notebook

MOLEX
2
1
USB
1.......................................................................................................Netzkabel
2....................................................................................................*USB-Kabel
3.....................................................................................................VGA-Kabel
4..........................................................................................*DVI-/HDMI-Kabel
5.....................................................................................*Audioeingangskabel
6....................................................................................*Audioausgangskabel
7................................................................................................*RS232-Kabel
8....................................................................................*VGA-Ausgangskabel

Installation

5
3 4
VGA-OUT VGA-IN
S-VIDEO VIDEO
SCART / YPbPr /
HDMI
8
6
12V OUT
AUDIO-OUT RS-232
(VGA) (S-VIDEO/VIDEO) (S-VIDEO/VIDEO)
AUDIO-IN AUDIO-IN-L AUDIO-IN-R
+ 12 V-Ausgang
11
7
