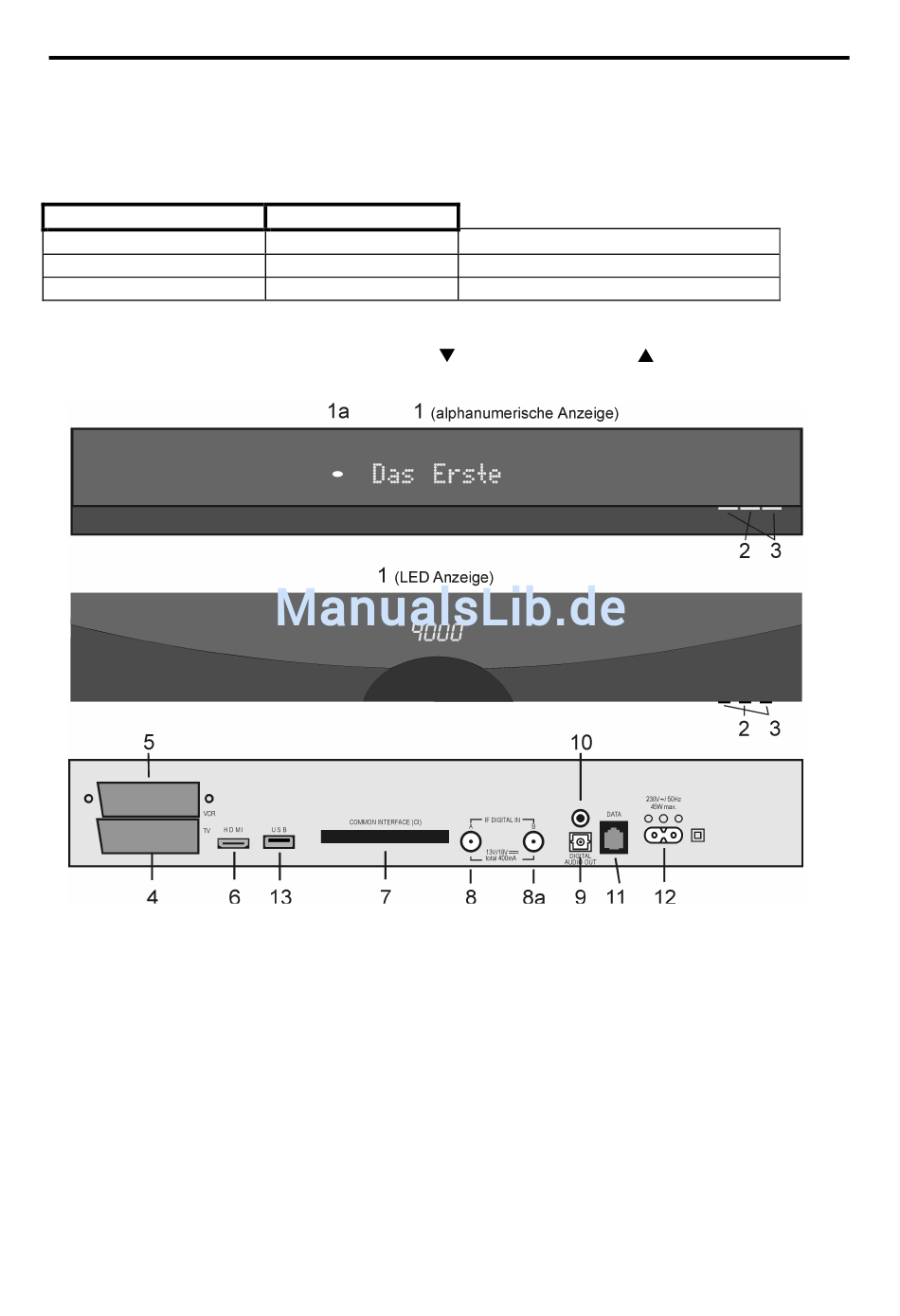

Bedienelemente, Anzeigen und Anschlüsse
Gerätevorderseite
1
Displayanzeige (je nach Ausstattungsvariante alphanumerische oder LED-Anzeige)
Alphanum. Anzeige
rote LED
Programm-Name
boot
2
EIN-/AUS Taste (Standby)
3
Tasten zur Programmumschaltung:
Geräterückseite
4
TV-Scartbuchse zum Anschluss des Receivers an den Fernseher.
5
VCR-Scartbuchse zum Anschluss eines Videorecorders.
6
HDMI-Buchse für digitale Audio- und Videosignale zum Anschluss an den
Fernseher
7
Common Interface Schacht zum Einsetzen von Conditional Access Modulen
8
IF DIGITAL INPUT A - Anschluss für einen zweiten LNB.
8a
IF DIGITAL INPUT B - Anschluss für den LNB Ihrer Satellitenantenne.
9
Optische Ausgangsbuchse für digitales Audio-Signal.
10
Cinchausgangsbuchse für digitales Audio-Signal.
11
RJ-11-Buchse: Schnittstelle für Softwareupdate und Anschluß für externe IR-Maus
12
Netzbuchse zum Anschluss des Netzkabels.
13
USB-Buchse (Option) zum Anschluß eines externen Aufnahmespeichers und
Schnittstelle für Softwareupdate
LED Anzeige
-
Programmanzeige
boot
Bedienelemente, Anzeigen und Anschlüsse
Receiver im Standby-Betrieb.
Receiver ist eingeschaltet
Receiver ist im Startvorgang
Programm abwärts,
- 6 -
Programm aufwärts
