Kabel
LG RESU7H/
LG RESU10H-Anschluss
2) EN GND
3) ENABLE_H
Kommunika-
tionskabel
4) RS485_H
5) RS485_L

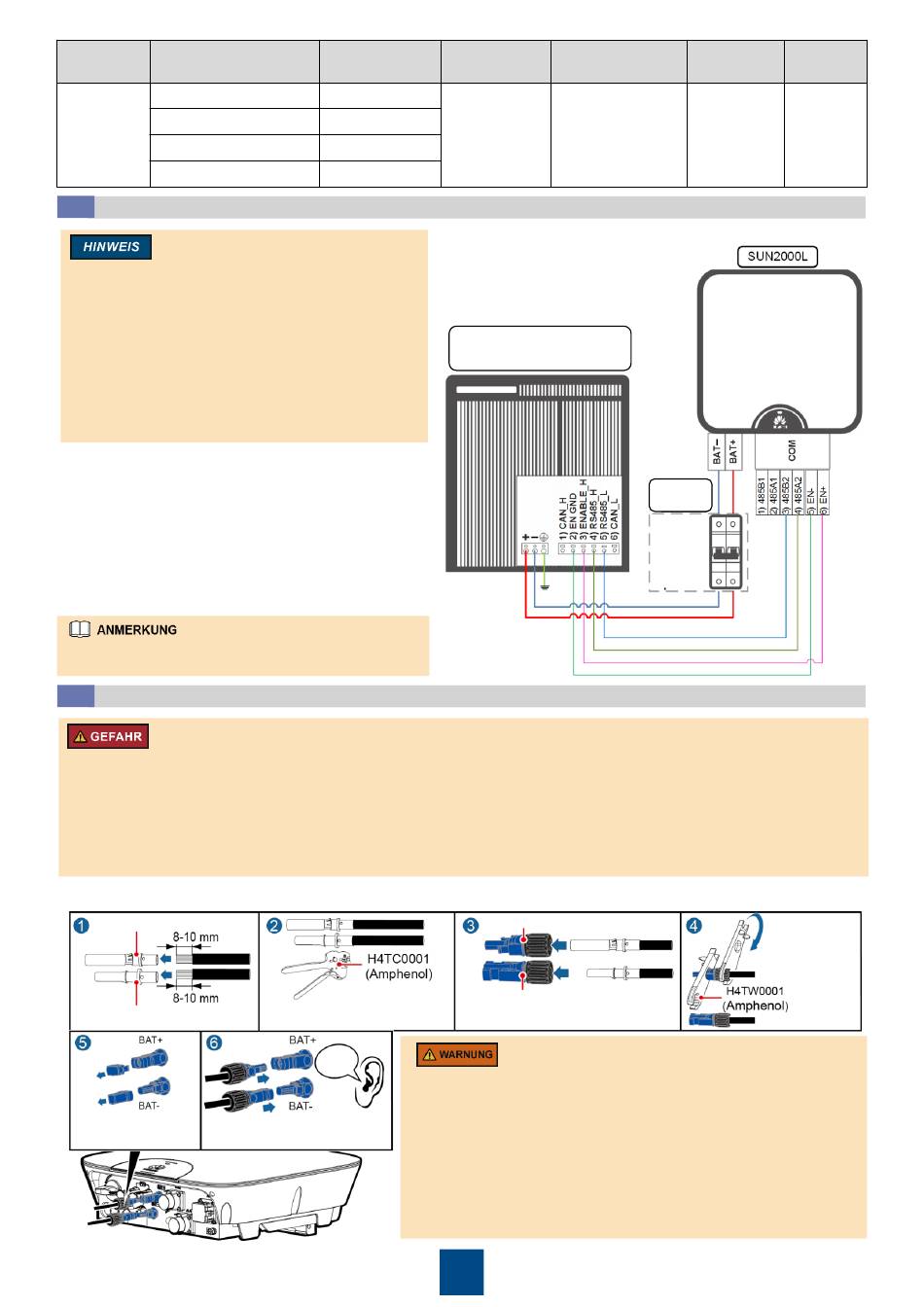

Anschließen der Akkukabel an den Akkusatz
2.2
•
Wenn der Akku nicht an den Wechselrichter angeschlossen
werden kann, wenden Sie sich an die Kundenservice-Hotline
von Huawei und stellen Sie den ON/OFF-Schalter fü r die
zusä tzliche Stromversorgung auf OFF. Andernfalls entlä dt
sich der Akku und kann nicht mehr geladen werden.
•
Wenn der Wechselrichter nicht eingeschaltet oder der Akku
nicht an den Wechselrichter angeschlossen ist, stellen Sie
den ON/OFF-Schalter fü r die zusä tzliche Stromversorgung
auf die Position OFF. Andernfalls entlä dt sich der Akku und
kann nicht mehr geladen werden.
•
Stellen Sie sicher, dass die AC- und DC-Unterbrechungen
des Wechselrichters ausgeschaltet sind, bevor Sie das
Stromversorgungskabel an den Akkusatz anschließen.
1. Schließen Sie das Stromversorgungskabel an.
a) Schließen Sie den Masseleiter an.
b) Schließen Sie die Minusleitung des Netzkabels an.
c) Schließen Sie die Plusleitung des Netzkabels an.
2. Schließen Sie das Kommunikationskabel an.
Verbinden Sie zunächst das Kabel mit Anschlussklemme 2)
EN GND. Stellen Sie dann nacheinander die Verbindungen
zu den Anschlussklemmen 3) ENABLE_H, 4) RS485_H und
5) RS485_L her.
Die CAN_H- und CAN_L-Anschlüsse des Akkus werden in
diesem Dokument nicht verwendet.
Anschließen der Akkukabel an den SUN2000L
2.3
•
Schließen Sie das Akkukabel nicht an und ziehen Sie es nicht ab, wä hrend der SUN2000L in Betrieb ist. Anderenfalls kann es zu
Stromschlä gen kommen.
•
Vergewissern Sie sich vor dem Anschließen von Akkukabeln, dass der DC-Schalter des SUN2000L und alle mit dem SUN2000L verbundenen
Schalter ausgeschaltet sind und keine Restspannung im SUN2000L verblieben ist. Anderenfalls kann die im SUN2000L und Akku anliegende
Hochspannung zu Stromschlä gen fü hren.
•
Ist kein Akku an den SUN2000L angeschlossen, entfernen Sie die wasserdichte Kappe nicht von der Akkuklemme. Anderenfalls entspricht der
SUN2000L nicht seiner Schutzklasse. Ist eine Batterie an den SUN2000L angeschlossen, legen Sie die wasserdichte Kappe beiseite. Bringen
Sie die wasserdichte Kappe sofort nach Entfernen des Steckverbinders wieder an. Die hohe Spannung der Akkuklemme kann zu
Stromschlä gen fü hren.
1. Montieren Sie die blauen Plus- und Minus-Steckverbinder und schließen Sie dann das Stromversorgungskabel an.
Plus-Metallklemme
Minus-Metallklemme
Drü cken Sie auf die
Ziehen Sie am Akkukabel, um sich
Verschlussfedern und
zu vergewissern, dass das Kabel
entfernen Sie dann die
ordnungsgemäß befestigt ist.
wasserdichten Kappen.
SUN2000L
COM-Anschluss
5) EN-
6) EN+
4) 485A2
3) 485B2
Stellen Sie sicher, dass sich das
Kabel nach dem Aufcrimpen nicht
abziehen lässt.
Klicken
•
Schließen Sie keine Last zwischen dem SUN2000L und dem Akku an.
•
Stellen Sie sicher, dass die folgenden Bedingungen erfü llt sind. Anderenfalls
wird der SUN2000L beschä digt oder kann sogar zu einem Brandrisiko werden.
Das Akkukabel ist richtig angeschlossen. Das heißt, die Plus- und
Minusklemme des Akkus ist jeweils mit der Plus- bzw. Minusklemme des
SUN2000L verbunden.
•
Das Kabel zwischen dem Akku und dem SUN2000L sollte hö chstens
10 Meter lang sein; empfohlen werden 5 Meter oder weniger.
•
Die Akkuspannung kann tö dlich sein. Bearbeiten Sie Kabelenden mit
entsprechenden Isoliermitteln und Isolierwerkzeugen.
•
Stellen Sie sicher, dass das Akkukabel ordnungsgemä ß angeschlossen ist.
Achten Sie unbedingt auf richtige Polung.
Zulässige
Typ
Leiterquerschnitte
Vieradriges
abgeschirmtes
2
verdrilltes Kabel
0,25-1 mm
für den
Außenbereich
LG RESU7H (Typ R)/
LG RESU10H (Typ R)
Blauer Plus-Steckverbinder
Blauer Minus-Steckverbinder
Ziehen Sie am Stromversorgungskabel, um
sich zu vergewissern, dass das Kabel
ordnungsgemäß befestigt ist.
2
Außen-
Quelle
durchmesser
Vom
4-11 mm
Kunden
vorbereitet
Akku-
schalter
Optional
Stellen Sie
sicher, dass die
Sicherungsmutter
fest angezogen
ist.
