Steueranschlüsse
4.5 Analoge Eingänge ±10 V

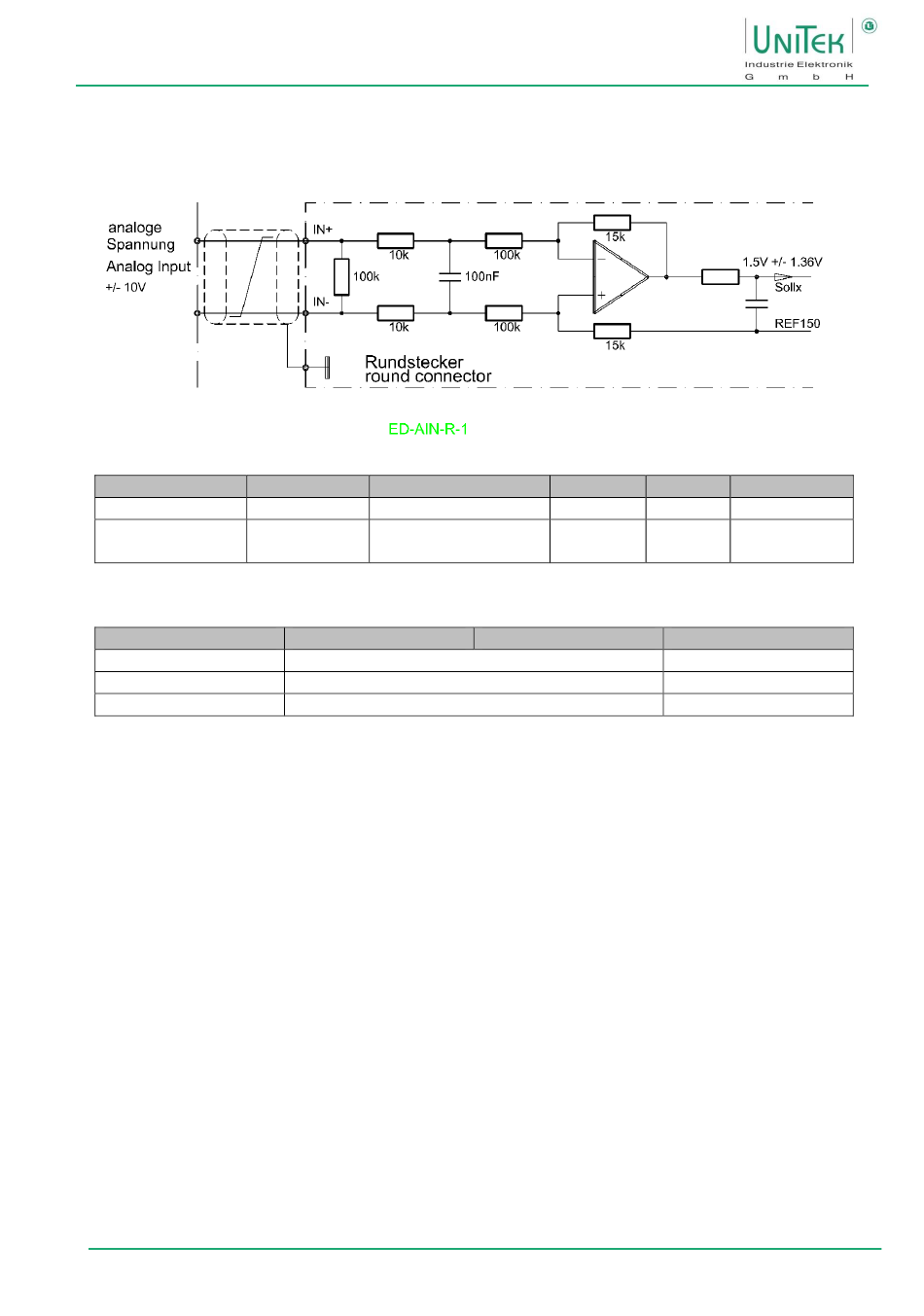

Eingang Anschluss
AIN1+, AIN1- X1:H, X1:J
AIN2+, AIN2- X1:P, X1:R
Eigenschaften
Differenzeingang
Eingangswiderstand
Grenzspannung
Auflösung
Die Motordrehrichtung kann durch vertauschen der +/- Anschlüsse am Differenzeingang, durch einen
Logik-Eingang oder durch Programmierung geändert werden (siehe NDrive-x).
Die Analog-Eingänge können verschiedenen Funktionen zugewiesen werden (siehe NDrive-x).
Der Analogeingang AIN1 kann bei digitalem Sollwert (RS232, x-BUS)
-als externe analoge Drehzahlgrenze programmiert werden,
und der Analogeingang AIN 2 kann
-als externe analoge Stromgrenze programmiert werden.
4.6 Analoger Ausgang – nicht vorhanden
Es gibt in dieser BAMOCAR-Variante keinen analogen Ausgang.
Version: 2020 / V1
Grund-Funktion
Drehzahl-Sollwert
Stromgrenze
2. Drehzahl-Sollwert
AIN1+ / AIN1-
70 kΩ
±12 V
11 Bit + Vorzeichen
Seite: 38
Spannung Status
± 10 V prog.
±10 V prog.
AIN2+ / AIN2-
BAMOCAR-PG-D3-700/400-400
Parameter
