Elektrische Installationen

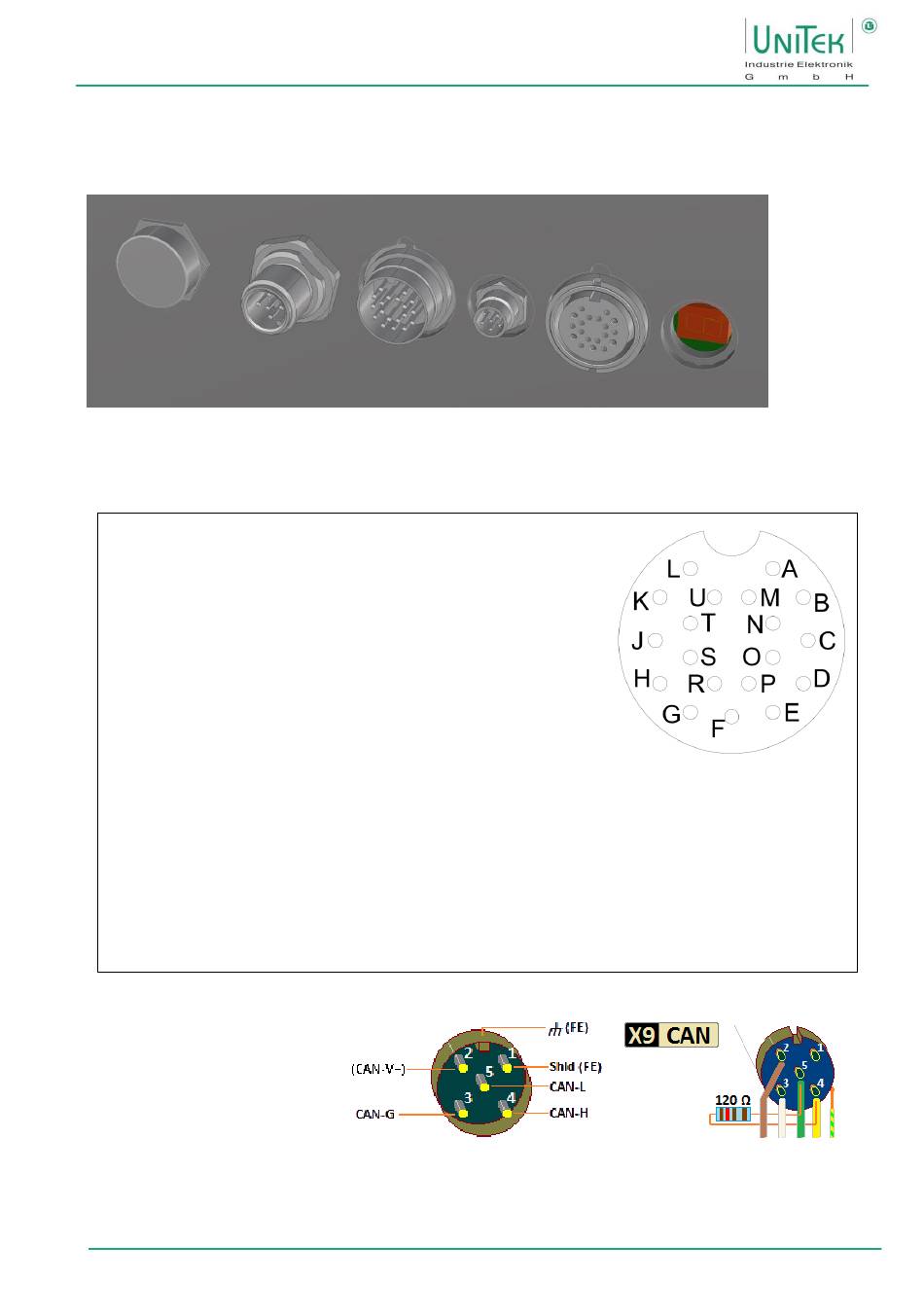

3.5 Steckerübersicht
Stecker sind nicht im Lieferumfang enthalten.
X9
Druckausgleich CAN
Ventil BUS
Stecker X1 Steuer-Ein/Ausgänge
A braun BTB
B rot BTB
C rosa GND24
D gelb +24 V
E grün END1/LMT1
F blau END2/LMT2
G violett FRG/RUN
H grau AIN1+
J weiss AIN1-
K schwarz GNDE
L br-grün DIN1
M br-gelb- DIN2
N ws-grün DOUT1
O rot-blau DOUT2
P ws-gelb AIN2+
R ws-rot AIN2-
S ws-grau DOUT3
T ws-schwarz RFE
U ws-blau +24 V
Stecker X9 CAN
1 PE
2 Versorgung IN
3 CAN GND
4 CAN H
5 CAN L
Version: 2020 / V1
Anschluss-Stecker:
Binder 99-0436-14-05
X1 X10
Steuer RS232
Ein Ausgänge Parameter
Betriebsbereit
Hilfsspannung 0
Hilfsspannung +
Endschalter1
Endschalter2
Freigabe
Analog-Eingang1
Logik-Null
Digitaler-Eingang1
Digitaler-Eingang2
Digi-Ausgang1
Digi-Ausgang2
Analog-Eingang2
Digi-Ausgang3
Drehfeld Freigabe
Hilfsspannung+
Seite: 28
X7
Feedback Anzeige
Geber Status-Fehler
Stecker-Stift am Gerät
Anschluss-Stecker:
Binder 99-5662-15-19
BAMOCAR-PG-D3-700/400-400
