Inhaltszusammenfassung für Bosch DRC96AQ50

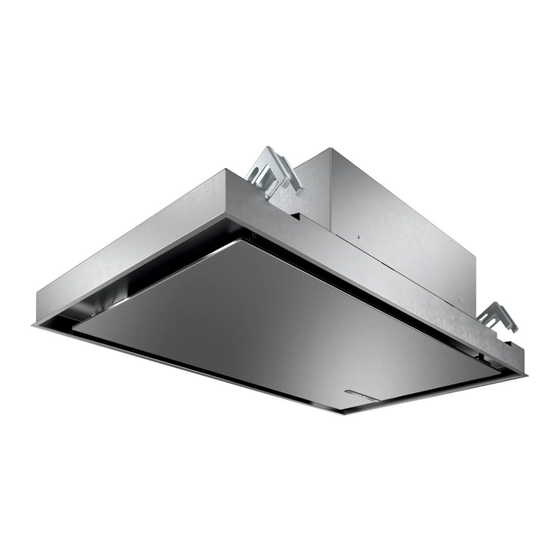

- Seite 1 Deckenlüftung DRC96AQ50 [de] Gebrauchs- und Montageanleitung...
-
Seite 2: Inhaltsverzeichnis
de Sicherheit Dieses Gerät ist nur für den Einbau bestimmt. Inhaltsverzeichnis Spezielle Montageanleitung beachten. Nur bei fachgerechtem Einbau entsprechend Sicherheit .............. 2 der Montageanleitung ist die Sicherheit beim Sachschäden vermeiden .......... 5 Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstel- Umweltschutz und Sparen .......... - Seite 3 Sicherheit de WARNUNG ‒ Vergiftungsgefahr! WARNUNG ‒ Brandgefahr! Zurückgesaugte Verbrennungsgase kön- ¡ Die Fettablagerungen in den Fettfiltern nen zu Vergiftungen führen. Raumluftab- können sich entzünden. hängige Feuerstätten (z. B. gas-, öl-, holz- ▶ Gerät nie ohne Fettfilter betreiben. oder kohlebetriebene Heizgeräte, Durch- ▶ Die Fettfilter regelmäßig reinigen. lauferhitzer, Warmwasserbereiter) bezie- ▶...
- Seite 4 de Sicherheit ¡ Veränderungen am elektrischen oder me- WARNUNG ‒ Stromschlaggefahr! chanischen Aufbau sind gefährlich und ¡ Ein beschädigtes Gerät oder eine beschä- können zu Fehlfunktionen führen. digte Netzanschlussleitung ist gefährlich. ▶ Keine Veränderungen am elektrischen ▶ Nie ein beschädigtes Gerät betreiben. oder mechanischen Aufbau durchfüh- ▶...
-
Seite 5: Sachschäden Vermeiden
Sachschäden vermeiden de Energie sparen Sachschäden vermeiden Wenn Sie diese Hinweise beachten, verbraucht Ihr Ge- Um Sachschäden an Ihrem Gerät, Zubehör oder Kü- rät weniger Strom. chengegenständen zu vermeiden, beachten Sie diese Hinweise. Beim Kochen ausreichend lüften. Das Gerät arbeitet effizienter und mit geringeren Be- Generell triebsgeräuschen. -
Seite 6: Kennenlernen
de Kennenlernen Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Geruchsfilter einbauen. Die verschiedenen Möglich- keiten das Gerät im Umluftbetrieb zu betreiben, entnehmen Sie unserem Ka- 1 2 3 4 5 talog oder fragen Sie Ihren Fachhändler. Das notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst Lüfterstufe 1 / Sättigungsanzeige Fettfilter oder im Online-Shop. - Seite 7 Grundlegende Bedienung de drücken. Gerät einschalten ▶ a In der LED-Anzeige leuchtet die LED 6 für den Auto- Voraussetzung: Die Fernbedienung so genau wie matikbetrieb. möglich auf den Infrarotempfänger der LED-Anzeige richten. Automatikbetrieb ausschalten Das Gerät mit einschalten. ▶ drücken. ▶ a Das Gerät startet in Lüfterstufe 2. a Das Gerät schaltet die zuvor eingestellte Lüfterstufe a In der LED-Anzeige leuchtet die LED der eingestell- ein.
-
Seite 8: Kochfeldbasierte Haubensteuerung
de Kochfeldbasierte Haubensteuerung Um den Umluftbetrieb (regenerierbarer Filter) ein- Hinweis: Signaltöne des Geräts sind immer einge- ‒ zustellen, / drücken, bis in der LED-Anzeige schaltet und können nicht ausgeschaltet werden. die LED 3 leuchtet. Voraussetzung: Das Gerät ist ausgeschaltet. Um die elektronische Steuerung wieder auf Be- ‒... -
Seite 9: Verbindung Über Heimnetzwerk
Home Connect de Wenn Sie für die Verbindung mit dem Heimnetzwerk ¡ Verbindung über Heimnetzwerk die MAC-Adresse Ihres Geräts benötigen, finden Sie Den Anweisungen in diese neben dem Typenschild → Seite 14 im In- → "Gerät automatisch mit dem WLAN-Heimnetzwerk nenraum des Geräts. Dazu den Filter ausbauen (Wi-Fi) verbinden", Seite 9 oder → Seite 11. - Seite 10 Home Connect App starten, wenn Sie in Ihrem lo- Konformitätserklärung kalen Netzwerk sind. Nach erfolgreicher Installation werden Sie über die Home Connect App informiert. Hiermit erklärt Robert Bosch Hausgeräte GmbH, dass Hinweise sich das Gerät mit Home Connect Funktionalität in ¡ Während des Downloads können Sie Ihr Gerät wei- Übereinstimmung mit den grundlegenden Anforderun-...
-
Seite 11: Reinigen Und Pflegen
Reinigen und Pflegen de 5-GHz-WLAN (Wi-Fi): Nur zum Gebrauch in Innenräumen. Kunststoff reinigen Reinigen und Pflegen Die Informationen zu den Reinigungsmitteln beach- Damit Ihr Gerät lange funktionsfähig bleibt, reinigen ten. und pflegen Sie es sorgfältig. → "Reinigungsmittel", Seite 11 Mit einem weichen Tuch und Glasreiniger reinigen. Reinigungsmittel Glas reinigen Geeignete Reinigungsmittel erhalten Sie beim Kunden-... -
Seite 12: Fettfilter Im Geschirrspüler Reinigen
de Reinigen und Pflegen Die Verriegelung der Filterabdeckung öffnen. Fettfilter im Geschirrspüler reinigen Die Fettfilter filtern das Fett aus dem Küchendunst. Re- gelmäßig gereinigte Fettfilter gewährleisten einen ho- hen Fettabscheidegrad. WARNUNG ‒ Brandgefahr! Die Fettablagerungen in den Fettfiltern können sich ent- zünden. Die Fettfilter regelmäßig reinigen. ▶... -
Seite 13: Störungen Beheben
Störungen beheben de Die leeren Batterien entnehmen. Fettfilter einbauen ACHTUNG! Herabfallende Fettfilter können das darunterliegende Kochfeld beschädigen. Mit einer Hand unter den Fettfilter fassen. ▶ Die Fettfilter einsetzen. Die Fettfilter nach oben klappen und die Verriege- lungen einrasten. Sicherstellen, dass die Verriegelungen einrasten. Die Filterabdeckung zum Schließen nach oben klap- pen. -
Seite 14: Kundendienst
de Kundendienst Funktionsstörungen Störung Ursache Störungsbehebung Gerät funktioniert nicht. Netzstecker der Netzanschlusslei- Schließen Sie das Gerät am Stromnetz an. ▶ tung ist nicht eingesteckt. Sicherung ist defekt. Prüfen Sie die Sicherung im Sicherungs- ▶ kasten. Stromversorgung ist ausgefallen. Prüfen Sie, ob die Raumbeleuchtung oder ▶... -
Seite 15: Entsorgen
Entsorgen de Entsorgen Montageanleitung Erfahren Sie hier, wie Sie Altgeräte richtig entsorgen. Lieferumfang Altgerät entsorgen Prüfen Sie nach dem Auspacken alle Teile auf Trans- portschäden und die Vollständigkeit der Lieferung. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden. Den Netzstecker der Netzanschlussleitung ziehen. Die Netzanschlussleitung durchtrennen. -
Seite 16: Gerätemaße
de Montageanleitung Unterdruck. Giftige Gase aus dem Kamin oder Abzugs- schacht werden in die Wohnräume zurückgesaugt. ≥ 200 ≥300 ≥1000 ≥ 1300 ≥ 650 Immer für ausreichend Zuluft sorgen, wenn das Ge- ▶ rät im Abluftbetrieb gleichzeitig mit einer raumluftab- hängigen Feuerstätte verwendet wird. Ein gefahrloser Betrieb ist nur dann möglich, wenn ▶... - Seite 17 Montageanleitung de ¡ Ist das Gerät nicht ordnungsgemäß befestigt, kann Nur Original-Ersatzteile dürfen zur Reparatur des ▶ es herabfallen. Geräts verwendet werden. Alle Befestigungselemente müssen fest und si- Wenn die Netzanschlussleitung dieses Geräts ▶ ▶ cher montiert werden. beschädigt wird, muss sie durch geschultes ¡...
-
Seite 18: Allgemeine Hinweise
de Montageanleitung Die Bohrlochtiefe entsprechend der Schraubenlänge Hinweise zum elektrischen Anschluss bohren. Um das Gerät sicher elektrisch anschließen zu können, Das Gerät mit einem Material montieren, das ausrei- beachten Sie diese Hinweise. chend stabil sowie an die baulichen Gegebenheiten und das Gerätegewicht angepasst ist. WARNUNG ‒ Stromschlaggefahr! Den Ausschnittbereich auf eine vorhandene Kabel- ¡... -
Seite 19: Gerät Anschließen
Montageanleitung de ¡ Das Gerät ist schwer. Gerät anschließen Zum Bewegen des Gerätes sind 2 Personen er- ▶ Die Schrauben am Abdeckrahmen mit einem forderlich. Schraubendreher lösen und den Abdeckrahmen Nur geeignete Hilfsmittel verwenden. ▶ entnehmen. Das Gerät in den Ausschnitt einsetzen, bis die Auf- hängungen hörbar einrasten. -
Seite 20: Einbauvarianten Des Lüfterkastens
de Montageanleitung Die Schrauben an den seitlichen Abdeckungen lö- Den Lüfterkasten auf die andere Seite schieben und sen und die Abdeckungen abnehmen. die Verrohrung herstellen. Die sich gegenüberliegenden Schrauben lösen, um Den Lüfterkasten mittig positionieren und festschrau- den Lüfterkasten zu lösen. ben. -
Seite 21: Gerät Fertig Anschließen
Montageanleitung de Das restliche Kabel im Zwischenraum verstauen. Die seitlichen Abdeckungen einstecken und fest- schrauben. Die Schraube am Metallhaken festschrauben. Das Kabel verbinden. Luftauslass nach rechts drehen Ausgehend vom Auslieferungszustand, den Lüfter- kasten im Uhrzeigersinn drehen, sodass der Luft- auslass nach rechts zeigt. Die Schraube am Metallhaken lösen. -
Seite 22: Filterabdeckung Montieren
de Montageanleitung Den Abdeckrahmen einhängen und festschrauben. Die Filterabdeckung an den vorgesehenen Schrau- ben einhängen und je nach Schlüssellochöffnung nach hinten/vorne in die Engstelle schieben. Filterabdeckung montieren WARNUNG ‒ Verletzungsgefahr! ¡ Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen. ▶ ¡ Verletzungsgefahr beim Öffnen und Schließen der Scharniere. -
Seite 23: Gerät Demontieren
Montageanleitung de Den Kabelkanal seitlich zusammendrücken und ab- Gerät demontieren nehmen. WARNUNG ‒ Verletzungsgefahr! ¡ Das Gerät ist schwer. Zum Bewegen des Gerätes sind 2 Personen er- ▶ forderlich. Nur geeignete Hilfsmittel verwenden. ▶ ¡ Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen. ▶... - Seite 24 de Montageanleitung Den Lüfterkasten auf die Seite schieben und die Die Aufhängungen am Gerät mit einem Schrauben- Verrohrung lösen. dreher lösen. Den Lüfterkasten auf die andere Seite schieben und Das Gerät langsam aus dem Ausschnitt nehmen. den Netzstecker ziehen. Den Lüfterkasten so drehen, dass der Luftauslass nach vorn zeigt.
- Seite 28 Expert advice for your Bosch home appliances, help with problems or a repair from Bosch experts. Find out everything about the many ways Bosch can support you: www.bosch-home.com/service Contact data of all countries are listed in the attached service directory.
