GF JRGARANT Einbau- Und Wartungsanleitung

D
JRGARANT
Ersatzoberteil JRG Code 1045/1048
Passend zu JRG Sicherheitsventilen JRG Code 1025/1028/1511/
1521/1531/1541/1542/1630/1631/2190/2191/2200/2203/2210/
2230/2233/2240/5191
Einbau- und Wartungsanleitung
Allgemeines
Die Ersatzoberteile JRG Code 1045/1048 dürfen nur für die oben
erwähnten JRG Sicherheitsventile verwendet werden. Sie sind
werkseitig auf einen Ansprechdruck fest eingestellt und dürfen
nicht umgestellt werden.
Der eingestellte Ansprechdruck ist auf dem Markierschild der
Anlüftmutter (1) angegeben.
An JRGARANT Oberteilen dürfen keine Reparaturen ausgeführt
werden.
Austausch des Oberteils
Anlage absperren und bis auf die Höhe des Sicherheitsventils
entleeren. Bestehendes Oberteil mit Rollgabel- oder Schrauben-
schlüssel lösen und demontieren.
Schlüsselweiten (SW) am Oberteil
Sicherheitsventil ½" + ¾"
Sicherheitsventil 1"
Die Abdichtung zum Ventilgehäuse (3) erfolgt über O-Ringe.
Beachten Sie, dass die beiden O-Ringe (4 + 5) am Ersatzoberteil
(s. Abb. 2a + 2b) montiert sind und dass das Oberteilgewinde
sowie die O-Ring Dichtbereiche im Ventilgehäuse (3) metallblank
und sauber sind.
Vor dem Einsetzen des Ersatzoberteils (2) JRG Code 1045/1048
ist die Anschlussleitung gründlich zu spülen.
Ersatzoberteil einsetzen und mit dem Schlüssel normal
handsatt anziehen.
Entleerorgan der Anlage schliessen. Anlage durch langsames
Öffnen des Absperrorgans füllen und wieder in Betrieb nehmen.
Funktionskontrolle
Durch Drehen der Anlüftmutter (1) in Pfeilrichtung die
Funktion des Sicherheitsventils kontrollieren und gleichzeitig
die Entwässerungsleitung auf ausreichende Abflussleistung
überprüfen.
Periodische Funktionskontrolle
Die vorgeschriebene Funktionskontrolle ist halbjährlich durch
den Betreiber der Anlage durchzuführen. Dabei ist das Ventil
während 5–10 Sekunden zu spülen.
Betriebsstörungen
Bei Betriebsstörungen wenden Sie sich bitte an Ihren Sanitär-
Installateur.
Die Einbau- und Wartungsanleitung ist dem Hauseigentümer
bzw. dem Betreiber der Anlage zu übergeben.
JRG Code 1025

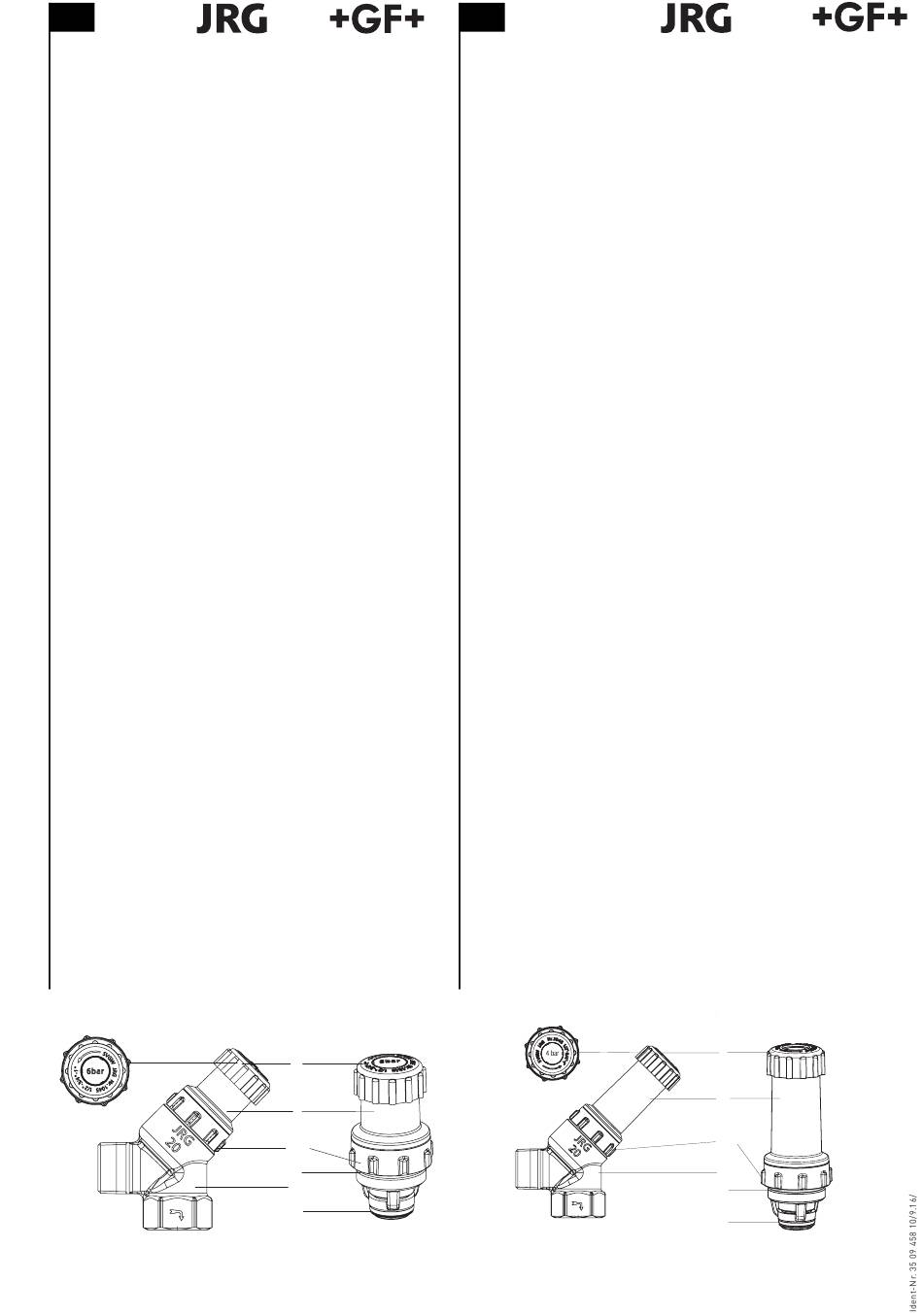

Abb./fig. 1a
Änderungen vorbehalten
Georg Fischer JRG AG, Hauptstrasse 130, CH-4450 Sissach, Telefon +41 (0)61 975 22 22, info.jrg.ps@georgfischer.com, www.gfps.com
SW 35
SW 44
JRG Code 1045
1
2
SW
5
3
4
Abb./fig. 2a
F
JRGARANT
Chapeau de remplacement
JRG Code 1045/1048
Convient aux soupapes de sécurité JRG Code 1025/1028/1511/
1521/1531/1541/1542/1630/1631/2190/2191/2200/2203/2210/
2230/2233/2240/5191
Instructions de montage et de maintenance
Généralités
Les chapeaux de remplacement JRG Code1045/1048 doivent
uniquement être utilisés pour les soupapes de sécurité JRG
mentionnées ci-dessus. Ils sont réglés d'usine sur une pression
de réponse qui ne peut pas être modifiée.
La pression de réponse réglée est indiquée sur la plaquette
indicatrice de l'écrou (1).
Aucune réparation ne peut être entreprise sur les chapeaux
JRGARANT.
Remplacement du chapeau
Fermer l'organe de fermeture et purger jusqu'à la hauteur de la
soupape de sécurité. Démonter le chapeau existant à l'aide d'une
clé à molette ou d'une clé à écrou universelle.
Diamètre de la clé (SW) au chapeau
Soupape de sécurité ½" + ¾"
Soupape de sécurité 1"
L'étanchéité au corps de la soupape (3) s'effectue à l'aide de
joints toriques. Veuillez prendre bonne note que les deux joints
toriques (4 + 5) sont montés sur le chapeau de remplacement
(fig. 2a + 2b) et que le filetage du chapeau ainsi que la zone
d'étanchéité du joint torique au corps de la soupape (3) sont
brillants et propres.
Avant le montage du chapeau de remplacement (2) JRG Code
1045/1048, il convient de rincer minutieusement la conduite
de raccordement.
Monter le chapeau de remplacement et le serrer normalement
à l'aide de la clé.
Fermer l'organe de vidange de l'installation. Ouvrir lentement
l'organe de fermeture pour mettre l'installation en service.
Contrôle du fonctionnement
Le fonctionnement de la soupape de sécurité peut être contrôlé
en tournant l'écrou d'aération (1) dans le sens de la flèche.
Dans le même temps, vérifier que la conduite d'évacuation est
suffisante pour absorber l'écoulement.
Contrôle périodique du fonctionnement
Le contrôle du fonctionnement susmentionné est à effectuer
deux fois par an par l'exploitant de l'installation. A cette occa-
sion, il convient de rincer la soupape pendant 5 à 10 secondes.
Pannes
En cas de pannes, veuillez vous adresser à votre installateur
sanitaire.
Ces instructions de montage et de maintenance doivent être
remises au propriétaire de l'habitation ou à l'exploitant de
l'installation.
JRG Code 1028
Abb./fig. 1b
Sous réserve de modifications
SW 35
SW 44
JRG Code 1048
1
2
SW
3
5
4
Abb./fig. 2b
