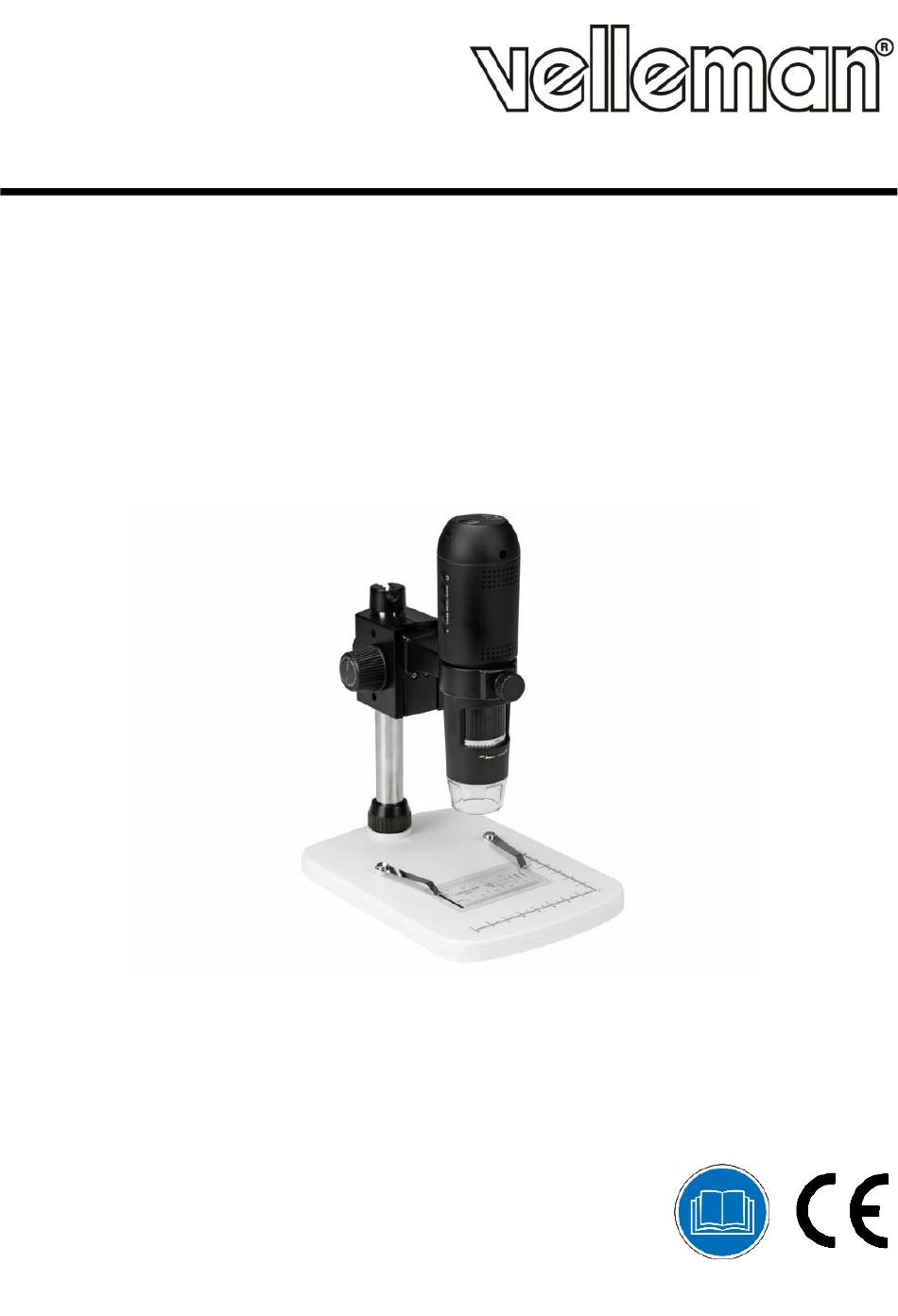

CAMCOLMS2 3 MP HDMI DIGITAL MICROSCOPE 3 MP DIGITALE MICROSCOOP - HDMI MICROSCOPE NUMÉRIQUE 3 MP - HDMI MICROSCOPIO DIGITAL - 3 MP - HDMI DIGITALES MIKROSKOP - 3 MP - HDMI MIKROSKOP CYFROWY HDMI 3 MEGAPIKSELE MICROSCÓPIO DIGITAL HDMI DE 3 MEGAPIXEIS... - Seite 2 CAMCOLMS2 V. 01 – 20/09/2016 ©Velleman nv...
- Seite 3 CAMCOLMS2 V. 01 – 20/09/2016 ©Velleman nv...
- Seite 4 CAMCOLMS2 V. 01 – 20/09/2016 ©Velleman nv...
-
Seite 45: Einführung
Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler. -
Seite 46: Beschreibung
CAMCOLMS2 2 Betriebsmodi HDMI-Monitor: über HDMI-Ausgang, Video kann auf microSD-Karte aufgenommen werden (max. 32 GB) Rechner: über USB-Anschluss, Video kann auf Computer aufgenommen werden Lieferung mit PC-Software: Portable Capture HD Beschreibung Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung. 5 VDC + USB-Port... - Seite 47 CAMCOLMS2 Speichern Sie können alle Bilder auf der microSD-Karte oder auf dem Computer speichern. Verbinden Sie das Mikroskop mit dem Computer und übertragen Sie die Bilder von der microSD-Karte auf den Computer. Menü Drücken Sie die Taste 'Menu', um in das Hauptmenü I zu wechseln.
- Seite 48 CAMCOLMS2 Exposure (Belichtung) Wählen Sie den gewünschten Wert: +2/3, +0.0 und -1/3. Date Stamp (Zeitstempel) Stellen Sie ein, ob das Datum in das Bild eingeblendet werden muss oder nicht. Date/Time (Datum/Uhrzeit) Stellen Sie das Datum und die Uhrzeit hier ein.
-
Seite 49: Funktionen Kalibrierung
CAMCOLMS2 10.3 Funktionen Kalibrierung Kalibrieren Sie das Mikroskop vor Gebrauch. Wählen Sie zuerst 'XY guide' aus. Legen Sie das Kalibrierlineal auf den Träger und befestigen Sie mit den Clips. Stellen Sie ein scharfes Bild ein. Machen Sie ein Foto sobald die Linien des Lineals parallel zum XY-Führer laufen. - Seite 50 CAMCOLMS2 Klicken Sie auf die Ikone der Kalibrierung und bewegen Sie den Cursor in die Richtung des Bildes. Klicken Sie die Start- und die Endpunkte quer durch einen gekannten Wert. Geben Sie die exakten Messwerte ein. Die Software wird die Vergrößerungsrate automatisch kalibrieren. Klicken Sie auf OK. Die eingestellte Vergrößerungsrate wird oben rechts im Bildschirm angezeigt.
-
Seite 51: Die Kalibrierung Ändern
CAMCOLMS2 Die Kalibrierung ändern Klicken Sie auf die Ikone der Kalibrierung und wählen Sie Reset Magnification > Reset Picture Magnification aus. Setzen Sie die Kalibrierung auf Werkseinstellungen zurück (siehe oben). Ändern Sie die Vergrößerungsrate und machen Sie verschiedene Fotos. Klicken Sie zwei Mal auf das Bild, um in die Messschnittstelle zu wechseln. -
Seite 52: Messungen Durchführen
CAMCOLMS2 Messungen durchführen Klicken Sie zwei Mal auf das Bild, um in die Messschnittstelle zu wechseln. Klicken Sie die Ikone der Kalibrierung und wählen Sie die gewünschte Messoption: Any Angle Line Continuous Line Radius Circle Diameter Circle Three-Points Angle Zeichnen und Schreiben Klicken Sie auf das Werkzeug für die Bild- oder die Textbearbeitung. -
Seite 53: Bemerkung
CAMCOLMS2 Ein Video aufnehmen Klicken Sie auf die Bild-Schnellzugriffsikone oder wählen Sie Capture > Video aus. Klicken Sie nochmals, um die Aufnahme zu stoppen. Timer Klicken Sie auf die Timerikone in der Menüleiste. Stellen Sie die Optionen für Bild und/oder Video ein und bestätigen Sie mit 'Start'. -
Seite 54: Reinigung Und Wartung
Fuß..................170 x 120 x 12 mm Gewicht ......................595 g Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. - Seite 76 - daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®; - se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía. • Cualquier artìculo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®.
