9.

Elektrik

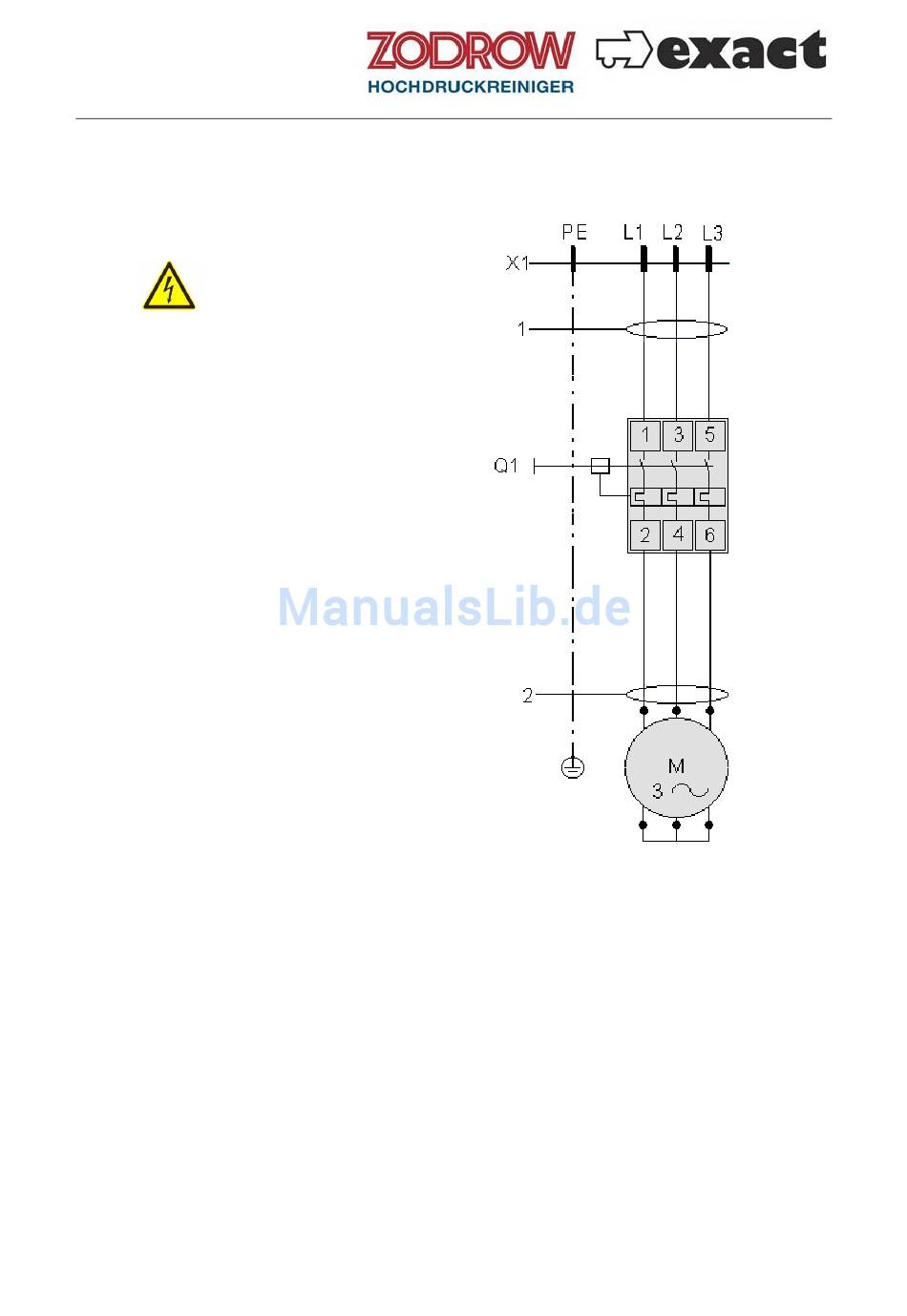

9.1 Schaltplan

Legende:
L1 Phase 1
L2 Phase 2
L3 Phase 3
PE Schutzleiter
X1 CEE-Stecker (16A)
Q1 Motorschutzschalter BBC
M Motor
1 Anschlussleitung
2 Motoranschlussleitung
Einstellung des Motorschutzschalters:
16A
Vorsicherung:
16A träge / gl
Stand 08/2015 Seite 15 von 23
