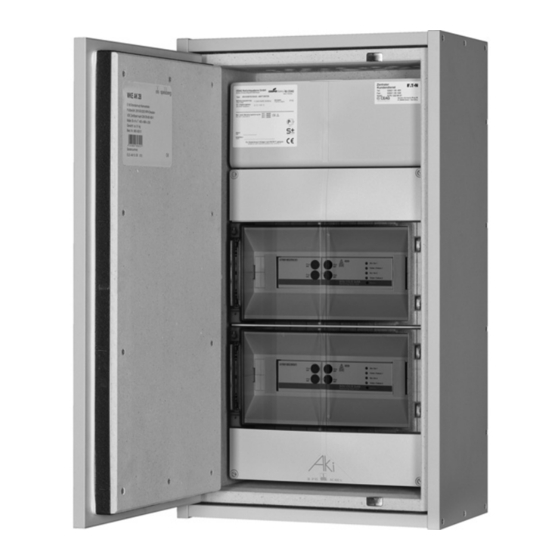

- Seite 1 Montage- und Betriebsanleitung US-S ESF30 Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 Zielgruppe: Elektrofachkraft gem. DIN VDE 0105 Teil 1...
-
Seite 2: Inhaltsverzeichnis
Mitgeltende Unterlagen ....3 US-S ESF30 28-P und 13-P . . . . . . . . . . . 11 Montage . -
Seite 3: Wichtige Hinweise
Zusätzlich zu der Montage- und Installationsanleitung sind Wichtige sicherheitstechnische Hinweise in dieser Betrieb- die Montage- und Betriebsanleitungen der Zentralbatterie- sanleitung sind durch Symbole gekennzeichnet. systeme ZB-S zu beachten. Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 (C) Februar 2020 www.ceag.de... -
Seite 4: Haftung, Gewährleistung Und Überlassungserklärung
Überwachung und Stromver- 1.7 Ersatzteile sorgung der Sicherheitsbeleuchtung. Er darf nur: Nur Original-Ersatzteile des Herstellers verwenden. Falsche oder fehlerhafte Ersatzteile können zu Beschä- Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 (C) Februar 2020 www.ceag.de... -
Seite 5: Inhalt Der Montage- Und Installationsanleitung
230 V 50 Hz 230 V 50 Hz 230 V 50 Hz Anzahl Modulsteckplätze Max. Leitungsquerschnitt End-stromkreise (mm²) Max. Einzelleiter- querschnitt (mm²) Max. Gesamtleiter- querschnitt (mm²) Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 (C) Februar 2020 www.ceag.de... -
Seite 6: Aufbau
Belüftung US-S ESF30 28-P Klemmenleiste Temperaturwächter Übertemperatur Temperaturwächter Innentemperatur Steuerteil CU CG-S Temperaturwächter DC Modul Außentemperatur Stromkreisumschaltun- gen SKU CG-S Webmodul DLS Module Anschlussklemme für externe Belüftung Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 (C) Februar 2020 www.ceag.de... -
Seite 7: Us-S Esf30 13-P
4.2.2 Maßbilder US-S ESF30 13-P 4.2.1 Komponenten US-S ESF30 13-P Klemmenleiste Temperaturwächter Übertemperatur Temperaturwächter Innentemperatur Steuerteil CU CG-S Temperaturwächter DC Modul Außentemperatur Stromkreisumschaltun- gen SKU CG-S Webmodul DLS Module Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 (C) Februar 2020 www.ceag.de... -
Seite 8: Us-S Esf30 Sou5
Gehäuse Stromkreismodule SOU CG-S 2 x 4 A Gehäuse Stromkreismodule SOU CG-S 2 x 4 A 4.3.2 Maßbilder US-S ESF30 SOU5 4.4.2 Maßbilder US-S ESF30 SOU3 Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 (C) Februar 2020 www.ceag.de... -
Seite 9: Us-S Esf30 Sou2
Gehäuse Stromkreismodul SOU CG-S 2 x 4 A Gehäuse Stromkreismodule SOU CG-S 2 x 4 A 4.5.2 Maßbilder US-S ESF30 SOU2 4.6.2 Maßbilder US-S ESF30 SOU1 Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 (C) Februar 2020 www.ceag.de... -
Seite 10: Transport
Spritzwasser bildet oder eindringen kann nicht im Freien lagern. • Brandschutzgehäuse mit integriertem unterfahrbarem Sockel, zur Nutzung muss die Blende vorne abgeschraubt werden. Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 (C) Februar 2020 www.ceag.de... -
Seite 11: Aufstellung Und Installation
6.6 Wandbefestigung EHL/ESL Zum Aushängen der Türen Stift aus den Bändern heraus- drücken! Aus Sicherheitsgründen soll das Aushängen der Türflügel immer mit mindestens 2 Personen durchgeführt werden. Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 (C) Februar 2020 www.ceag.de... -
Seite 12: Wechsel Des Türanschlags Us-S Esf30 28-P Und 13-P
Eignung der Wandeigenschaften bezüglich des hohen Gewichtes der Gehäuse. Überprüfen Sie die Eignung der beigefügten Dübel (nur für Beton, Ziegelvollsteine, Kalksandvollsteine nach DIN geeignet!!) in Bezug auf die Wandeigenschaften. Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 (C) Februar 2020 www.ceag.de... -
Seite 13: Leitungsführung Im Verteiler
Körperverletzung oder erheblichen Sachschaden verursa- chen. 6.13 Sockelmontage Den Sockel des ES- Gehäuses so montieren, dass der Lüf- tungsschlitz oberhalb der Sockelleiste ist (Bild 6). Lüftungsschlitz Bild 6 Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 (C) Februar 2020 www.ceag.de... -
Seite 14: Lüfter Ebel-Vent-L230
3. Lüftungseinheit demontieren: Die Lüftungseinheit mit einer Hand festhalten und die 2 Befestigungsschrauben (4,5 x 55 mm) am Lüfter lösen. 4. Lüftungseinheit EBEL -VENT-L230 und das Versorgungskabel aus dem Gehäuse entnehmen. Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 (C) Februar 2020 www.ceag.de... -
Seite 15: Belüftungs-Schema
Lüftungssystems, und sorgt u.a. dafür, dass an der unte- ren/hinteren Seite nur die „frische“ Zuluft von unten kommt. Dieses Band darf nicht entfernt werden. 9 Lüfter EBEL-VENT-L230 Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 (C) Februar 2020 www.ceag.de... -
Seite 16: Lüftungseinheit: Technische Daten
Elektrische Abfallprodukte sollten nicht mit dem Hausmüll entsorgt werden. Bitte recyceln Sie Elektrobauteile an einer dafür vorgesehenen Stelle. Sie können bei Ihrer ört- lichen Behörde Ratschläge zum fachgerechten Recycling erhalten. Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 (C) Februar 2020 www.ceag.de... -
Seite 17: Anschlussplan
Körperverletzung oder erheblichen Sachschaden verursa- chen. Gerät allpolig von der Versorgungsspannung trennen bevor Sie es de-/montieren oder den Aufbau verändern. VDE 0100 für 230 V Netzanschluss beachten. Detailzeichnung der Anbringung Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 (C) Februar 2020 www.ceag.de... -
Seite 18: Aufstellung Und Installation
Betrieb unter Niederspannung vorgeschrieben. In der Nähe von Türen muss ein dem Türanschlag entsprechen- der Abstand eingehalten werden. 1. Anzeichnen 2. Bohren 3. Festschrauben Maße der Aufhängeöffnungen Montage- und Betriebsanleitung Elektroverteiler mit Funktionserhalt Typ US-S ESF30 40071860244 (C) Februar 2020 www.ceag.de... -
