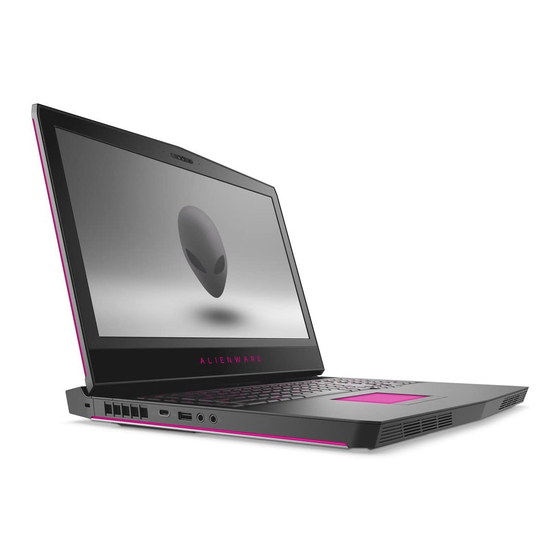

- Seite 1 Alienware 17 R4 Service-Handbuch Vorschriftenmodell: P31E Vorschriftentyp: P31E001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018 – 2019 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Vor der Arbeit an Komponenten im Innern des Computers..............9 Bevor Sie beginnen................................9 Sicherheitshinweise................................9 Empfohlene Werkzeuge..............................9 Schraubenliste..................................10 2 Nach der Arbeit an Komponenten im Inneren des Computers............11 3 Entfernen der Bodenabdeckung......................12 Vorgehensweise.................................. 12 4 Wiedereinbauen der Bodenabdeckung....................14 Vorgehensweise..................................14 5 Entfernen des Festplattenlaufwerks.................... - Seite 4 12 Wiedereinbauen der Speichermodule....................23 Vorgehensweise................................. 23 Voraussetzungen nach der Arbeit am Computer......................23 13 Entfernen der hinteren E/A-Abdeckung..................24 Voraussetzungen................................24 Vorgehensweise................................. 24 14 Wiedereinbauen der hinteren E/A-Abdeckung................25 Vorgehensweise................................. 25 Voraussetzungen nach der Arbeit am Computer......................25 15 Entfernen des Computersockels.......................26 Voraussetzungen................................
- Seite 5 Voraussetzungen................................36 Vorgehensweise................................. 36 24 Wiedereinbauen des Subwoofers.....................37 Vorgehensweise..................................37 Voraussetzungen nach der Arbeit am Computer......................37 25 Entfernen der Systemplatinenbaugruppe..................38 Voraussetzungen................................38 Vorgehensweise..................................38 26 Wiedereinbauen der Systemplatine....................42 Vorgehensweise................................. 42 Voraussetzungen nach der Arbeit am Computer......................42 27 Entfernen des Kühlkörpers.......................43 Voraussetzungen................................
- Seite 6 35 Entfernen des Akkus........................52 Voraussetzungen................................52 Vorgehensweise................................. 52 36 Wiedereinbauen des Akkus......................53 Vorgehensweise................................. 53 Voraussetzungen nach der Arbeit am Computer......................53 37 Entfernen des Touchpads........................54 Voraussetzungen................................54 Vorgehensweise................................. 54 38 Austauschen des Touchpads......................55 Vorgehensweise................................. 55 Voraussetzungen nach der Arbeit am Computer......................56 39 Entfernen der Tastatur........................57 Voraussetzungen................................
- Seite 7 Vorgehensweise................................. 67 Voraussetzungen nach der Arbeit am Computer......................67 47 Entfernen der Logo-Platine......................68 Voraussetzungen................................68 Vorgehensweise................................. 68 48 Austauschen der Logo-Platine......................70 Vorgehensweise................................. 70 Voraussetzungen nach der Arbeit am Computer......................70 49 Entfernen des Bildschirms........................ 71 Voraussetzungen.................................71 Vorgehensweise.................................. 71 50 Wiedereinbauen des Bildschirms.....................73 Vorgehensweise..................................73 Voraussetzungen nach der Arbeit am Computer......................73 51 Entfernen der Kamera........................74...
- Seite 8 Löschen von Kennwörtern für BIOS (System-Setup) und Systemkennwörtern..............86 Löschen von CMOS-Einstellungen........................... 86 Aktualisieren des BIOS...............................86 Startmenü....................................86 Startmenü-Erweiterungen..............................86 58 Diagnostics (Diagnose)........................87 59 Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware............88...
-
Seite 9: Vor Der Arbeit An Komponenten Im Innern Des Computers
VORSICHT: Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Weitere Informationen finden Sie in den Sicherheitshinweisen, die mit dem Produkt geliefert wurden, oder unter www.dell.com/regulatory_compliance. -
Seite 10: Schraubenliste
• Kunststoffstift Schraubenliste Tabelle 1. Schraubenliste Komponente Zur Befestigung von Schraubentyp Menge Abbildung Schraube Bodenabdeckung Handballenstützen- M2,5 x 13 Baugruppe Akku Handballenstützen- M2,5 x 5 Baugruppe Computersockel Handballenstützen- M2,5 x 8 Baugruppe Bildschirmbaugruppe Handballenstützen- M2,5 x 5 Baugruppe Festplattenbaugruppe Computersockel M2,5 x 5 Festplattenlaufwerkhalter Festplattenbaugruppe... -
Seite 11: Nach Der Arbeit An Komponenten Im Inneren Des Computers
Nach der Arbeit an Komponenten im Inneren des Computers VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. 1. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden. -
Seite 12: Entfernen Der Bodenabdeckung
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Entfernen Sie die sechs Schrauben (M2.5x13), mit denen die Abdeckung für die Computerunterseite am Computersockel befestigt wird. - Seite 13 6. Halten Sie den Betriebsschalter für fünf Sekunden gedrückt, um die Systemplatine zu erden.
-
Seite 14: Wiedereinbauen Der Bodenabdeckung
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Verbinden Sie das Batteriekabel mit der Systemplatine. 2. Ziehen Sie die unverlierbare Schraube fest, mit der die Bodenabdeckung am Computersockel befestigt wird. -
Seite 15: Entfernen Des Festplattenlaufwerks
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das Festplattenlaufwerk nicht, während sich der Computer im Energiesparmodus befindet oder eingeschaltet ist. - Seite 16 7. Trennen Sie den Interposer von der Festplatte.
-
Seite 17: Wiedereinbauen Der Festplatte
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. Vorgehensweise 1. Schließen Sie den Interposer an die Festplatte an. -
Seite 18: Entfernen Der Wireless-Karte
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie die Abdeckung an der Unterseite. -
Seite 19: Wiedereinbauen Der Wireless-Karte
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise VORSICHT: Um eine Beschädigung der Wireless-Karte zu vermeiden, legen Sie keine Kabel darunter. 1. Richten Sie die Kerbe der Wireless-Karte an der Halterung des Wireless-Kartensteckplatzes aus. -
Seite 20: Entfernen Des Ssd-Laufwerks
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Solid-State-Festplatten sind leicht zerbrechlich. Handhaben Sie die Solid-State-Festplatte darum mit Vorsicht. VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das Solid-State-Laufwerk nicht, während sich der Computer im Energiesparmodus befindet oder eingeschaltet ist. -
Seite 21: Wiedereinbauen Des Ssd-Laufwerks
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Solid-State-Festplatten sind leicht zerbrechlich. Handhaben Sie die Solid-State-Festplatte darum mit Vorsicht. Vorgehensweise 1. -
Seite 22: Entfernen Der Speichermodule
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie die Abdeckung an der Unterseite. -
Seite 23: Wiedereinbauen Der Speichermodule
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Richten Sie die Kerbe am Speichermodul mit der Halterung am Speichermodulsteckplatz aus und schieben Sie das Speichermodul fest und schräg in den Steckplatz. -
Seite 24: Entfernen Der Hinteren E/A-Abdeckung
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen Entfernen Sie die Abdeckung an der Unterseite. -
Seite 25: Wiedereinbauen Der Hinteren E/A-Abdeckung
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Richten Sie die Halterungen der rückseitigen E/A-Abdeckung an den Steckplätzen auf dem Computersockel aus und lassen Sie die rückseitige E/A-Abdeckung einrasten. -
Seite 26: Entfernen Des Computersockels
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. - Seite 27 6. Entriegeln Sie mithilfe eines Kunststoffstifts vorsichtig die Halterungen am Computersockel aus den Schlitzen auf der Handballenstützen-Baugruppe. 7. Heben Sie den Computersockel von der Handballenstützen-Baugruppe ab.
-
Seite 28: Wiedereinbauen Des Computersockels
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Richten Sie die Schraubenbohrungen des Computersockels an den Schraubenbohrungen der Handballenstützen-Baugruppe aus. 2. Bringen Sie die 14 Schrauben (M2.5x8) wieder an, mit denen der Computersockel an der Handballenstützen-Baugruppe befestigt ist. -
Seite 29: Entfernen Der Knopfzellenbatterie
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das BIOS auf die Standardeinstellungen zurückgesetzt. Daher sollten Sie vor dem Entfernen der Knopfzellenbatterie die BIOS-Einstellungen notieren. -
Seite 30: Wiedereinbauen Der Knopfzellenbatterie
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Befestigen Sie die Knopfzellenbatterie an der Handballenstützenbaugruppe. 2. Bringen Sie das Klebeband an, mit dem die Knopfzellenbatterie an der Handballenstützen-Baugruppe befestigt wird. -
Seite 31: Entfernen Der Lautsprecher
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. -
Seite 32: Wiedereinbauen Der Lautsprecher
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Platzieren Sie die Lautsprecher mithilfe der Führungsstifte auf der Handballenstützen-Baugruppe. 2. Führen Sie das Lautsprecherkabel durch die Kabelführungen der Handballenstützen-Baugruppe. -
Seite 33: Entfernen Der E/A-Platine
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. -
Seite 35: Wiedereinbauen Der E/A-Platine
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Schließen Sie das Subwoofer-Kabel an die E/A-Platine an. 2. Drehen Sie die E/A-Platine um. -
Seite 36: Entfernen Des Subwoofers
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. -
Seite 37: Wiedereinbauen Des Subwoofers
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Richten Sie die Schraubenbohrungen des Subwoofers an den Schraubenbohrungen der Handballenstützen-Baugruppe aus. 2. Bringen Sie die beiden Schrauben (M2 x 2) wieder an, mit denen der Lüfter an der Handballenstützen-Baugruppe befestigt wird. -
Seite 38: Entfernen Der Systemplatinenbaugruppe
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Sie müssen die Service- Tag-Nummer nach dem Wiedereinbauen der Systemplatine im System-Setup eingeben. - Seite 39 7. Drehen Sie den Computer um. 8. Trennen Sie das Kabel der Knopfzellenbatterie von der Systemplatine. 9. Ziehen Sie das Klebeband ab, mit dem die Knopfzellenbatterie an der Systemplatine befestigt ist. 10. Trennen Sie das Netzadapteranschlusskabel von der Systemplatine. 11. Trennen Sie das Lautsprecherkabel von der Systemplatine. 12.
- Seite 40 19. Entfernen Sie die Schraube (M2.5x5), mit der die USB-Typ-C-Anschlusshalterung an der Systemplatine befestigt ist, und heben Sie die USB-Typ-C-Anschlusshalterung aus der Systemplatine. 20.Entfernen Sie die sieben Schrauben (M2.5x5), mit denen die Systemplatinenbaugruppe an der Handballenstützen-Baugruppe befestigt ist. 21. Heben Sie die Systemplatinenbaugruppe aus der Handballenstützen-Baugruppe. 22.Entfernen Sie die Kühlkörperbaugruppe.
-
Seite 42: Wiedereinbauen Der Systemplatine
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Sie müssen die Service- Tag-Nummer nach dem Wiedereinbauen der Systemplatine im System-Setup eingeben. -
Seite 43: Entfernen Des Kühlkörpers
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. ANMERKUNG: Der Kühlkörper kann im normalen Betrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen, bevor Sie ihn berühren. -
Seite 45: Austauschen Des Kühlkörpers
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Durch eine falsche Ausrichtung des Kühlkörpers können die Systemplatine und der Prozessor beschädigt werden. ANMERKUNG: Wenn die Systemplatine oder die Lüfter- und Kühlkörperbaugruppe ausgetauscht werden, verwenden die im Kit enthaltene Wärmefalle bzw. -
Seite 46: Entfernen Des Netzadapteranschlusses
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. -
Seite 47: Wiedereinbauen Des Netzadapteranschlusses
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Richten Sie den Netzadapteranschluss am Steckplatz auf der Handballenstützen-Baugruppe aus. 2. Richten Sie die Schraubenbohrung der Netzadapteranschlusshalterung an der Schraubenbohrung der Handballenstützen- Baugruppe aus. -
Seite 48: Entfernen Der Betriebsschalterplatine
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. -
Seite 49: Wiedereinsetzen Der Betriebsschalterplatine
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Platzieren Sie die Betriebsschalterplatine mithilfe der Führungsstifte auf der Handballenstützen-Baugruppe. 2. Richten Sie die Schraubenbohrungen der Betriebsschalterplatine an den Schraubenbohrungen der Handballenstützen- Baugruppe aus. -
Seite 50: Entfernen Der Bildschirmbaugruppe
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. -
Seite 51: Wiedereinsetzen Der Bildschirmbaugruppe
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Richten Sie die Schraubenbohrungen der Bildschirmscharniere an den Schraubenbohrungen der Handballenstützen-Baugruppe aus. -
Seite 52: Entfernen Des Akkus
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. -
Seite 53: Wiedereinbauen Des Akkus
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Platzieren Sie den Akku mithilfe der Führungsstifte auf der Handballenstützen-Baugruppe. 2. Richten Sie die Schraubenbohrungen des Akkus an den Schraubenbohrungen der Handballenstützenbaugruppe aus. -
Seite 54: Entfernen Des Touchpads
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. -
Seite 55: Austauschen Des Touchpads
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise ANMERKUNG: Entfernen Sie das Klebeband auf der Handballenstützen-Baugruppe gründlich, um eine Lücke zwischen dem Touchpad und der Handballenstützen-Baugruppe zu vermeiden. -
Seite 56: Voraussetzungen Nach Der Arbeit Am Computer
Voraussetzungen nach der Arbeit am Computer 1. Bauen Sie den Akku wieder ein. 2. Bringen Sie den Computersockel wieder an. 3. Bringen Sie die hintere E/A-Abdeckung wieder an. 4. Bauen Sie das Solid-State-Laufwerk wieder ein. 5. Setzen Sie die Wireless-Karte wieder ein. -
Seite 57: Entfernen Der Tastatur
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. -
Seite 59: Wiedereinbauen Der Tastatur
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise VORSICHT: Stellen Sie sicher, dass sich unter der Tastatur keine Kabel befinden. 1. Schieben Sie die Tastatur unter die Riegel an der Handballenstützen-Baugruppe. -
Seite 60: Voraussetzungen Nach Der Arbeit Am Computer
Voraussetzungen nach der Arbeit am Computer 1. Bauen Sie den Akku wieder ein. 2. Befestigen Sie den Netzadapteranschluss wieder. 3. Bauen Sie den Subwoofer wieder ein. 4. Bauen Sie die E/A-Platine wieder ein. 5. Setzen Sie die Knopfzellenbatterie wieder ein. 6. -
Seite 61: Entfernen Der Handballenstütze
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. -
Seite 62: Wiedereinbauen Der Handballenstütze
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise Legen Sie die Handballenstütze auf eine ebene Fläche. Voraussetzungen nach der Arbeit am Computer 1. -
Seite 63: Entfernen Der Bildschirmblende
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. - Seite 64 5. Entfernen Sie das Tobii -Eye-Tracker-Modul.
-
Seite 65: Wiedereinbauen Der Bildschirmblende
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Befestigen Sie das Tobii-Eye-Tracker-Modul wieder. -
Seite 66: Entfernen Des Tobii Eyetracker-Moduls
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. -
Seite 67: Austauschen Des Tobii Eyetracker-Moduls
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise ANMERKUNG: Nach dem Austausch des Tobii Eyetracker-Moduls, starten Sie die Anwendung EyeX mit bestehender Internetverbindung, um die Firmware automatisch zu aktualisieren. -
Seite 68: Entfernen Der Logo-Platine
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. -
Seite 70: Austauschen Der Logo-Platine
Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Schließen Sie die Kabel der Tron-Beleuchtung, das Kabel der Logo-Platine und das Alienhead-Kabel an die Logo-Platine an. -
Seite 71: Entfernen Des Bildschirms
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. -
Seite 73: Wiedereinbauen Des Bildschirms
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Richten Sie den Bildschirm auf der äußeren Bildschirmabdeckung aus. 2. Schieben Sie das Bildschirmkabel in den Anschluss auf dem Bildschirmbedienfeld und schließen Sie die Lasche, um das Kabel zu sichern. -
Seite 74: Entfernen Der Kamera
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. -
Seite 75: Wiedereinbauen Der Kamera
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Schließen Sie das Kamerakabel am Kameramodul an. 2. Setzen Sie das Kameramodul auf die hintere Bildschirmabdeckung und die Antennenbaugruppe. -
Seite 76: Entfernen Der Bildschirmscharniere
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. - Seite 77 7. Ziehen Sie das Klebeband ab, mit dem das Bildschirmscharnier an der hinteren Bildschirmabdeckung und Antennenbaugruppe befestigt ist. 8. Entfernen Sie die 12 Schrauben (M2.5x3), mit denen die Scharniere an der hinteren Bildschirmabdeckung und Antennenbaugruppe befestigt sind. 9. Heben Sie die Scharniere von der hinteren Bildschirmabdeckung und Antennenbaugruppe hoch.
-
Seite 78: Wiedereinsetzen Der Bildschirmscharniere
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Richten Sie die Schraubenbohrungen der Bildschirmscharniere an den Schraubenbohrungen der hinteren Bildschirmabdeckung und Antennenbaugruppe aus. -
Seite 79: Entfernen Der Hinteren Bildschirmabdeckung Und Der Antennenbaugruppe
Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Voraussetzungen 1. Entfernen Sie die Abdeckung an der Unterseite. -
Seite 81: Austauschen Der Hinteren Bildschirmabdeckung Und Der Antennenbaugruppe
Abschluss der Arbeiten im Inneren Ihres Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Vorgehensweise 1. Legen Sie die hintere Bildschirmabdeckung und die Antennenbaugruppe auf eine saubere und glatte Oberfläche. -
Seite 82: Bios-Übersicht
Aufrufen des BIOS-Setup-Programms 1. Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 2. Drücken Sie die Taste F2, sobald das DELL Logo auf dem Bildschirm angezeigt wird, um das BIOS-Setup-Programm aufzurufen. Sie können die benutzerdefinierbaren Einstellungen im BIOS-Setup-Programm ändern. - Seite 83 Main (Haupteinstellungen) M.2 PCIe SSD-1 Zeigt den Typ der primären installierten SSD an. M.2 PCIe SSD-2 Zeigt den Typ der sekundären installierten SSD an. M.2 PCIe SSD-3 Zeigt den Typ der dritten installierten SSD an. Tabelle 4. System setup options—Advanced menu Advanced (Erweitert) Intel(R) SpeedStep Technology Ermöglicht Ihnen das Aktivieren oder Deaktivieren der „Intel...
- Seite 84 (Benutzerdefiniert). Standardeinstellung: Disabled (Deaktiviert) SupportAssist System Resolution (SupportAssist-Systemproblemlösung) Auto OS Recovery Threshold Zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist-Systemproblemlösung und des Dell BS- Wiederherstellungstools. Tabelle 5. Optionen der System-Einstellungen — Menü „Sicherheit“ Security (Sicherheit) Unlock Setup Status Zeigt an, ob der Setup-Status auf Unlocked (nicht gesperrt) gesetzt ist.
- Seite 85 Security (Sicherheit) Standardeinstellung: Nicht festgelegt Admin Password Ermöglicht die Einstellung des Administrator-Passworts. Das Administrator-Passwort steuert den Zugriff auf das System- Setup-Dienstprogramm. System Password Ermöglicht die Einrichtung des Systemkennworts. Das Systempasswort kontrolliert den Zugriff auf den Computer beim Starten. HDD password Ermöglicht Ihnen das Festlegen, Ändern oder Löschen des Festplattenkennworts Password Change...
-
Seite 86: Löschen Von Kennwörtern Für Bios (System-Setup) Und Systemkennwörtern
Löschen von Kennwörtern für BIOS (System-Setup) und Systemkennwörtern Wenden Sie sich an den technischen Support von Dell, um vergessene Kennwörter löschen zu lassen. Weitere Informationen stehen Ihnen unter www.dell.com/contactdell zur Verfügung. Löschen von CMOS-Einstellungen 1. Entfernen Sie die Abdeckung an der Unterseite. -
Seite 87: Diagnostics (Diagnose)
Diagnostics (Diagnose) Betriebs- /Akkuzustandsanzeige: Zeigt den Strom- und Akkuladezustand-Status. Stetig Gelb – Der Computer läuft im Akkubetrieb und der Akku ist weniger als 10 % geladen. Benutzerdefinierte Farbe (AC-Modus) - Netzteil ist angeschlossen und der Akku ist vollständig geladen. Benutzerdefinierte Farbe (Akkumodus) - Computer läuft im Akkubetrieb und der Akku ist mehr als 10 % geladen. Benutzerdefinierte Farbe (atmend, d. -
Seite 88: Wie Sie Hilfe Bekommen Und Kontaktaufnahme Mit Alienware
ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar. ANMERKUNG: Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden.
