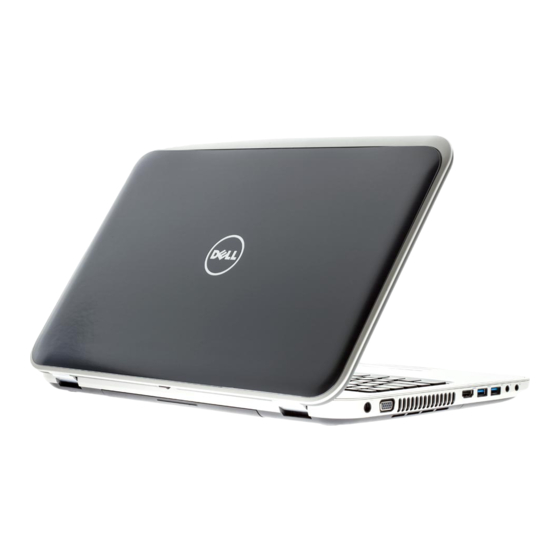

Dell Inspiron 17R
Benutzerhandbuch
Computermodell: Inspiron 17R-5720/17R-7720
Muster-Modellnummer: P15E
Muster-Typnummer: P15E001

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell Inspiron 17R

  • Seite 1 Dell Inspiron 17R Benutzerhandbuch Computermodell: Inspiron 17R-5720/17R-7720 Muster-Modellnummer: P15E Muster-Typnummer: P15E001...
  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    © 2012 Dell Inc. Alle Rechte vorbehalten. Die Vervielfältigung oder Wiedergabe dieser Unterlagen in jeglicher Weise ohne schriftliche Genehmigung von Dell Inc. ist strengstens untersagt. In diesem Text verwendete Marken: Dell™, das DELL-Logo und Inspiron™ sind Marken von Dell Inc.; ® ®...
  • Seite 3: Inhaltsverzeichnis

    Inhalt Vorbereitung ......Ausschalten des Computers und aller daran angeschlossenen Geräte ....Sicherheitshinweise .
  • Seite 4 Optisches Laufwerk ..... Entfernen des optischen Laufwerks ... Wiedereinsetzen des optischen Laufwerks .
  • Seite 5 18 Bildschirm ......Entfernen der Bildschirmbaugruppe ... Wiedereinsetzen der Bildschirmbaugruppe .
  • Seite 6 Inhalt...
  • Seite 7: Vorbereitung

    Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. WARNUNG: Trennen Sie den Computer von allen Stromquellen, bevor Sie die Computerabdeckung oder Verkleidungselemente entfernen. Bringen Sie nach Abschluss der Arbeiten innerhalb des Computers alle Abdeckungen, Verkleidungselemente und Schrauben wieder an, bevor Sie das Gerät erneut...
  • Seite 8: Empfohlene Werkzeuge

    VORSICHT: Greifen Sie Bauteile und Karten nur an den Außenkanten und berühren Sie keine Steckverbindungen oder Kontakte, um Schäden an selbigen zu vermeiden. VORSICHT: Nur zugelassene Servicetechniker sind zum Entfernen der Computerabdeckung und zum Zugriff auf die Komponenten im Computerinneren befugt.
  • Seite 9: Nach Abschluss Der Arbeiten Im Inneren Des Computers

    Nach Abschluss der Arbeiten im Inneren des Computers Sind die Arbeiten im Inneren des Computers abgeschlossen, achten Sie bitte auf folgende Punkte: • Alle Schrauben wurden wieder eingesetzt, und im Inneren des Computers befinden sich keine losen Schrauben mehr. • Alle vor den Reparaturarbeiten entfernten externen Geräte, Kabel, Karten und andere Teile wurden wieder angeschlossen.
  • Seite 10 Nach Abschluss der Arbeiten im Inneren des Computers...
  • Seite 11: Austauschbare Abdeckung

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen der austauschbaren Abdeckung Schieben Sie die Freigabevorrichtung der austauschbaren Abdeckung zur Seite. Die austauschbare Abdeckung springt heraus.
  • Seite 12: Wiedereinsetzen Der Austauschbaren Abdeckung

    Wiedereinsetzen der austauschbaren Abdeckung Richten Sie die Halterungen an der Unterseite der austauschbaren Abdeckung an den Schlitzen der Bildschirmabdeckung aus und lassen Sie die austauschbare Abdeckung einrasten. ANMERKUNG: Stellen Sie sicher, dass die Halterungen der austauschbaren Abdeckung fest in den Schlitzen der Bildschirmabdeckung gesichert sind. Laschen Schlitze Befolgen Sie die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des...
  • Seite 13: Akku

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen des Akkus Schließen Sie den Bildschirm und drehen Sie den Computer um. Schieben Sie die Akku-Freigabevorrichtung in die geöffnete Position.
  • Seite 14 Akku...
  • Seite 15: Tastatur

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen der Tastatur Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13.
  • Seite 16 Verfahren VORSICHT: Die Tasten der Tastatur sind äußerst empfindlich, lösen sich leicht und das Ersetzen kann sehr zeitaufwendig sein. Entfernen Sie die Tastatur vorsichtig und gehen Sie sorgsam mit ihr um. Drehen Sie den Computer mit der Oberseite nach oben und öffnen Sie den Bildschirm so weit wie möglich.
  • Seite 17 Drehen Sie die Tastatur vorsichtig um und platzieren Sie sie auf der Handballenstütze. Heben Sie den Arretierungsbügel und ziehen Sie an der Zuglasche, um das Tastaturkabel vom Systemplatinenanschluss zu trennen. Heben Sie die Tastatur vom Computer ab. 1 Tastaturkabel 2 Arretierungsbügel 3 Klammern (6) Tastatur...
  • Seite 18: Wiedereinsetzen Der Tastatur

    Wiedereinsetzen der Tastatur Verfahren Schieben Sie das Tastaturkabel in den Systemplatinenanschluss und drücken Sie den Arretierungsbügel nach unten, um das Kabel zu befestigen. Schieben Sie die Klammern auf der Unterseite der Tastatur in die Schlitze auf der Handballenstütze und platzieren Sie die Tastatur auf der Handballenstütze. Drücken Sie vorsichtig auf die Kanten der Tastatur, um sie unter den Klammern auf der Handballenstütze einrasten zu lassen.
  • Seite 19: Abdeckung Für Die Computerunterseite

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen der Abdeckung für die Computerunterseite Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13.
  • Seite 20: Wiedereinsetzen Der Abdeckung Für Die Computerunterseite

    Wiedereinsetzen der Abdeckung für die Computerunterseite Verfahren Richten Sie die Halterungen auf der Abdeckung für die Computerunterseite an den Steckplätzen am Computersockel aus und lassen Sie die Abdeckung für die Computerunterseite einrasten. Ziehen Sie die unverlierbaren Schrauben fest, mit denen die Abdeckung für die Computerunterseite am Computersockel befestigt wird.
  • Seite 21: Speichermodul(E)

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen von Speichermodulen Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13.
  • Seite 22: Wiedereinsetzen Von Speichermodulen

    Speichermodulanschluss Sicherungsklammern (2) Speichermodul Wiedereinsetzen von Speichermodulen Verfahren VORSICHT: Wenn in zwei Anschlüssen Speichermodule installiert werden sollen, muss zuerst das Speichermodul im Steckplatz mit der Bezeichnung „DIMM A“ und danach das Modul im Steckplatz mit der Bezeichnung „DIMM B“ installiert werden. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulanschlusses aus.
  • Seite 23 Klammer Kerbe Abschließende Arbeitsschritte Bringen Sie die Abdeckung für die Computerunterseite wieder an. Siehe „Wiedereinsetzen der Abdeckung für die Computerunterseite“ auf Seite 20. Setzen Sie den Akku wieder ein. Siehe „Wiedereinsetzen des Akkus“ auf Seite 13. Befolgen Sie die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“...
  • Seite 24 Speichermodul(e)
  • Seite 25: Festplatte(N)

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das Laufwerk nicht, während der Computer eingeschaltet ist oder sich im Energiesparmodus befindet.
  • Seite 26 Entfernen Sie die Schrauben, mit denen die Festplattenbaugruppe am Computersockel befestigt ist. Schieben Sie die Festplattenbaugruppe zur Seite, um sie vom Systemplatinenanschluss zu trennen. Heben Sie die Festplattenbaugruppe aus dem Computersockel heraus. Inspiron 17R-7720 Schrauben (4) Festplattenbaugruppe Inspiron 17R-5720/Inspiron 17R-7720 Schrauben (4) Festplattenbaugruppe Festplatte(n)
  • Seite 27 Entfernen Sie die Schrauben, mit denen die Halterung des Festplattenlaufwerks an der Festplatte befestigt ist. Entfernen Sie die Halterung des Festplattenlaufwerks vom Festplattenlaufwerk. Inspiron 17R-7720 Schrauben (4) Festplatte Halterung des Festplattenlaufwerks Inspiron 17R-5720/Inspiron 17R-7720 Schrauben (4) Festplatte Halterung des Festplattenlaufwerks Festplatte(n)
  • Seite 28: Wiedereinsetzen Der Festplatte(N)

    Wiedereinsetzen der Festplatte(n) Verfahren Nehmen Sie das neue Festplattenlaufwerk aus seiner Verpackung.Heben Sie die Originalverpackung für den Fall auf, dass das Laufwerk gelagert oder eingeschickt werden muss. Richten Sie die Schraubenbohrungen auf der Halterung des Festplattenlaufwerks an den Schraubenbohrungen auf dem Festplattenlaufwerk aus. Bringen Sie die Schrauben, mit denen die Halterung des Festplattenlaufwerks an der Festplatte befestigt wird, wieder an.
  • Seite 29: Optisches Laufwerk

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen des optischen Laufwerks Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13.
  • Seite 30 Hebeln Sie die Blende des optischen Laufwerks vorsichtig heraus und entfernen Sie sie aus der Baugruppe des optischen Laufwerks. Entfernen Sie die Schrauben, mit denen die Halterung des optischen Laufwerks am optischen Laufwerk befestigt ist. Entfernen Sie die Halterung des optischen Laufwerks. Blende des optischen Optisches Laufwerk Laufwerks...
  • Seite 31: Wiedereinsetzen Des Optischen Laufwerks

    Wiedereinsetzen des optischen Laufwerks Verfahren Richten Sie die Schraubenbohrungen auf der Halterung des optischen Laufwerks an den Schraubenbohrungen des optischen Laufwerk aus. Bringen Sie die Schrauben, mit denen die Halterung des optischen Laufwerks am optischen Laufwerk befestigt wird, wieder an. Richten Sie die Kerben der Blende des optischen Laufwerks an den Schlitzen der Baugruppe des optischen Laufwerks aus und lassen Sie das Laufwerk einrasten.
  • Seite 32 Optisches Laufwerk...
  • Seite 33: Wireless-Mini-Card

    Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. ANMERKUNG: Dell übernimmt keine Garantie für und bietet keine Unterstützung bei Problemen mit Wireless-Mini-Cards anderer Hersteller. Wenn Sie zusammen mit Ihrem Computer eine Wireless-Mini-Card bestellt haben, ist die Karte bei der Lieferung bereits installiert.
  • Seite 34 Verfahren Trennen Sie die Antennenkabel von den Anschlüssen auf der Mini-Card. Entfernen Sie die Schraube, mit der die Mini-Card am Systemplatinenanschluss befestigt ist. Antennenkabel (2) Mini-Card Schraube Systemplatinenanschluss Heben Sie die Mini-Card aus dem Systemplatinenanschluss. VORSICHT: Bewahren Sie die Mini-Card außerhalb des Computers in einer antistatischen Schutzhülle auf.
  • Seite 35: Wiedereinsetzen Der Wireless-Mini-Card

    Wiedereinsetzen der Wireless-Mini-Card Verfahren Entnehmen Sie die neue Mini-Card aus ihrer Verpackung. Richten Sie die Kerbe auf der Mini-Card an der Halterung des Systemplatinenanschlusses aus. VORSICHT: Schieben Sie die Mini-Card mit gleichmäßiger Kraft an ihren Platz. Wird zu viel Kraft angewendet, kann der Anschluss beschädigt werden. VORSICHT: Die Anschlüsse sind kodiert, um ein falsches Anschließen zu vermeiden.
  • Seite 36 Wireless-Mini-Card...
  • Seite 37: Msata-Karte (Optional)

    Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. ANMERKUNG: Dell übernimmt keine Garantie für und bietet keine Unterstützung bei Problemen mit mSATA-Karten anderer Hersteller. Wenn Sie eine mSATA-Karte zusammen mit Ihrem Computer bestellt haben, ist die Karte bereits installiert.
  • Seite 38 Verfahren Entfernen Sie die Schraube, mit der die mSATA-Karte mit dem Systemplatinenanschluss befestigt ist. Heben Sie die mSATA-Karte aus dem Systemplatinenanschluss. mSATA-Karte Schraube Systemplatinenanschluss VORSICHT: Bewahren Sie die mSATA-Karte außerhalb des Computers in einer antistatischen Schutzhülle auf. Weitere Informationen finden Sie unter „Schutz vor elektrostatischer Entladung“...
  • Seite 39: Wiedereinsetzen Der Msata-Karte

    Wiedereinsetzen der mSATA-Karte Verfahren Entnehmen Sie die neue mSATA-Karte aus der Verpackung. Richten Sie die Kerbe auf der mSATA-Karte an der Halterung des Systemplatinenanschlusses aus. VORSICHT: Schieben Sie die mSATA-Karte mit gleichmäßiger Kraft an ihren Platz. Wird zu viel Kraft angewendet, kann der Anschluss beschädigt werden. VORSICHT: Um eine Beschädigung der mSATA-Karte zu vermeiden, sollten Sie nie Kabel unter der mSATA-Karte platzieren.
  • Seite 40 mSATA-Karte (Optional)
  • Seite 41: Handballenstütze

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen der Handballenstütze Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13.
  • Seite 42 Drehen Sie den Computer mit der Oberseite nach oben und öffnen Sie den Bildschirm so weit wie möglich. Entfernen Sie die Schrauben, mit denen die Handballenstütze am Computersockel befestigt ist. Heben Sie den Arretierungsbügel und ziehen Sie an den Zuglaschen, um das Kabel der Schnelltastenplatine, das Kabel der Betriebsschalterplatine und das Touchpadkabel von den Anschlüssen auf der Systemplatine zu trennen.
  • Seite 43: Wiedereinsetzen Der Handballenstütze

    Wiedereinsetzen der Handballenstütze Verfahren Richten Sie die Handballenstütze am Computersockel aus und lassen Sie sie vorsichtig einrasten. Schieben Sie das Kabel der Schnelltastenplatine, das Kabel der Betriebsschalterplatine und das Touchpadkabel in die Anschlüsse auf der Systemplatine und drücken Sie den Arretierungsbügel nach unten, um die Kabel zu befestigen. Bringen Sie die Schrauben, mit denen die Handballenstütze am Computersockel befestigt wird, wieder an.
  • Seite 44 Handballenstütze...
  • Seite 45: Knopfzellenbatterie

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. WARNUNG: Bei unsachgemäßem Einbau kann der Akku explodieren. Wechseln Sie die Batterie nur durch denselben oder einen gleichwertigen Typ aus. Leere Akkus sind den Herstelleranweisungen entsprechend zu entsorgen.
  • Seite 46 Verfahren VORSICHT: Durch das Entfernen der Knopfzellenbatterie werden die BIOS- Einstellungen auf die Standardwerte zurückgesetzt. Daher sollten Sie vor dem Entfernen der Knopfzellenbatterie die BIOS-Einstellungen notieren. Lösen Sie die Knopfzellenbatterie mithilfe eines Kunststoffstiftes vorsichtig aus der Batteriehalterung auf der Systemplatine. Kunststoffstift 2 Knopfzellenbatterie Batteriehalterung...
  • Seite 47: Wiedereinsetzen Der Knopfzellenbatterie

    Wiedereinsetzen der Knopfzellenbatterie Verfahren Rasten Sie die Knopfzellenbatterie mit dem Pluspol nach oben in die Batteriehalterung auf der Systemplatine ein. Abschließende Arbeitsschritte Setzen Sie die Handballenstütze wieder ein. Siehe „Wiedereinsetzen der Handballenstütze“ auf Seite 43. Befolgen Sie die Anweisungen von Schritt 4 bis Schritt 5 unter „Wiedereinsetzen des optischen Laufwerks“...
  • Seite 48 Knopfzellenbatterie...
  • Seite 49: Lüfter

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen des Lüfters Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13.
  • Seite 50: Wiedereinsetzen Des Lüfters

    1 Schrauben (2) 2 Lüfter 3 Lüfterkabel 4 Systemplatinenanschluss Wiedereinsetzen des Lüfters Verfahren Richten Sie die Schraubenbohrungen des Lüfters an den Schraubenbohrungen des Computersockels aus. Bringen Sie die Schrauben, mit denen der Lüfter am Computersockel befestigt wird, wieder an. Verbinden Sie das Lüfterkabel mit dem Systemplatinenanschluss. Abschließende Arbeitsschritte Setzen Sie die Handballenstütze wieder ein.
  • Seite 51: Lan-Platine

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen der LAN-Platine Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13.
  • Seite 52 Verfahren Entfernen Sie die Schrauben, mit denen die LAN-Platine am Computersockel befestigt ist. Drehen Sie die LAN-Platine vorsichtig um. Ziehen Sie an der Zuglasche, um das LAN-Platinenkabel vom LAN-Platinenanschluss zu trennen. Heben Sie die LAN-Platine aus dem Computersockel heraus. 1 Schrauben (2) 2 LAN-Platine 3 LAN-Platinenkabel 4 Zuglasche...
  • Seite 53: Wiedereinsetzen Der Lan-Platine

    Wiedereinsetzen der LAN-Platine Verfahren Verbinden Sie das LAN-Platinenkabel mit dem LAN-Platinenanschluss. Drehen Sie die LAN-Platine vorsichtig um und richten Sie die Schraubbohrungen der LAN-Platine an den Schraubbohrungen des Computersockels aus. Bringen Sie die Schrauben, mit denen die LAN-Platine am Computersockel befestigt wird, wieder an.
  • Seite 54 LAN-Platine...
  • Seite 55: Lan-Usb-Kabel

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen des LAN-USB-Kabels Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13.
  • Seite 56 Verfahren Ziehen Sie an der Zuglasche, um das USB-Platinenkabel vom USB-Platinenanschluss zu trennen. Ziehen Sie an der Zuglasche, um das LAN-USB-Kabel vom Systemplatinenanschluss zu trennen. Notieren Sie sich die LAN-USB-Kabelführung und entfernen Sie das Kabel aus den Kabelführungen des Computersockels. Lösen Sie das LAN-USB-Kabel vom Computersockel.
  • Seite 57: Wiedereinsetzen Des Lan-Usb-Kabels

    Wiedereinsetzen des LAN-USB-Kabels Verfahren Verbinden Sie das LAN-USB-Kabel mit dem Computersockel. Führen Sie das LAN-USB-Kabel durch die Kabelführungen des Computersockels. Verbinden Sie das LAN-USB-Kabel mit dem Systemplatinenanschluss. Verbinden Sie das USB-Platinenkabel mit dem USB-Platinenanschluss. Abschließende Arbeitsschritte Setzen Sie die LAN-Platine wieder ein. Siehe „Wiedereinsetzen der LAN-Platine“ auf Seite 53.
  • Seite 58 LAN-USB-Kabel...
  • Seite 59: Usb-Platine

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen der USB-Platine Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13.
  • Seite 60 Verfahren Ziehen Sie an der Zuglasche, um das USB-Platinenkabel vom USB-Platinenanschluss zu trennen. Entfernen Sie die Schraube, mit der die USB-Platine am Computersockel befestigt ist. Heben Sie die USB-Platine aus dem Computersockel heraus. 1 USB-Platinenkabel 2 USB-Platine 3 Zuglasche 4 Schraube USB-Platine...
  • Seite 61: Wiedereinsetzen Der Usb-Platine

    Wiedereinsetzen der USB-Platine Verfahren Richten Sie die Schraubenbohrung auf der USB-Platine an der Schraubenbohrung des Computersockels aus. Bringen Sie die Schraube, mit der die USB-Platine am Computersockel befestigt wird, wieder an. Verbinden Sie das USB-Platinenkabel mit dem USB-Platinenanschluss. Abschließende Arbeitsschritte Setzen Sie die Handballenstütze wieder ein.
  • Seite 62 USB-Platine...
  • Seite 63: Bildschirm

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen der Bildschirmbaugruppe Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13.
  • Seite 64 Verfahren Schließen Sie den Bildschirm und drehen Sie den Computer um. Trennen Sie die Antennenkabel von den Anschlüssen auf der Mini-Card. Siehe „Entfernen der Wireless Mini-Card“ auf Seite 33. Notieren Sie sich die Antennenkabelführung und entfernen Sie die Kabel aus den Kabelführungen.
  • Seite 65: Wiedereinsetzen Der Bildschirmbaugruppe

    Wiedereinsetzen der Bildschirmbaugruppe Verfahren Platzieren Sie die Bildschirmbaugruppe an ihrer Position und bringen Sie die Schrauben wieder an, mit denen die Bildschirmbaugruppe am Computersockel befestigt wird. Führen Sie das Bildschirmkabel durch die Kabelführungen und verbinden Sie das Bildschirmkabel mit dem Systemplatinenanschluss. Führen Sie die Antennenkabel durch die Kabelführungen und ziehen Sie die Kabel durch den Schlitz im Computersockel.
  • Seite 66: Entfernen Der Bildschirmblende

    Entfernen der Bildschirmblende Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13. Entfernen Sie die Tastatur. Siehe „Entfernen der Tastatur“ auf Seite 15. Entfernen Sie die Abdeckung für die Computerunterseite. Siehe „Entfernen der Abdeckung für die Computerunterseite“ auf Seite 19. Befolgen Sie die Anweisungen von Schritt 1 bis Schritt 2 unter „Entfernen des optischen Laufwerks“...
  • Seite 67: Wiedereinsetzen Der Bildschirmblende

    Wiedereinsetzen der Bildschirmblende Verfahren Richten Sie die Bildschirmblende über dem Bildschirmbedienfeld aus und lassen Sie sie vorsichtig einrasten. Abschließende Arbeitsschritte Bauen Sie die Bildschirmbaugruppe wieder ein. Siehe „Wiedereinsetzen der Bildschirmbaugruppe“ auf Seite 65. Setzen Sie die Handballenstütze wieder ein. Siehe „Wiedereinsetzen der Handballenstütze“...
  • Seite 68: Entfernen Des Bildschirmbedienfelds

    Entfernen des Bildschirmbedienfelds Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13. Entfernen Sie die Tastatur. Siehe „Entfernen der Tastatur“ auf Seite 15. Entfernen Sie die Abdeckung für die Computerunterseite. Siehe „Entfernen der Abdeckung für die Computerunterseite“ auf Seite 19. Befolgen Sie die Anweisungen von Schritt 1 bis Schritt 2 unter „Entfernen des optischen Laufwerks“...
  • Seite 69 Lösen Sie das Klebeband, mit dem das Bildschirmkabel am Bildschirmplatinenanschluss befestigt ist und entfernen Sie es. Trennen Sie dann das Bildschirmkabel. Lösen Sie das Bildschirmkabel von der Rückseite des Bildschirmbedienfelds. 1 Klebeband 2 Bildschirmplatinenanschluss 3 Bildschirmkabel Bildschirm...
  • Seite 70 Drehen Sie das Bildschirmbedienfeld um und setzen Sie es auf eine saubere Oberfläche. Entfernen Sie die Schrauben, mit denen die Halterungen des Bildschirmbedienfelds am Bildschirmbedienfeld befestigt sind. 1 Halterungen des 2 Schrauben (4) Bildschirmbedienfelds (2) 3 Bildschirmbedienfeld Bildschirm...
  • Seite 71: Wiedereinsetzen Des Bildschirmbedienfelds

    Wiedereinsetzen des Bildschirmbedienfelds Verfahren Richten Sie die Schraubenbohrungen auf den Halterungen des Bildschirmbedienfelds an den Schraubenbohrungen auf dem Bildschirmbedienfeld aus und setzen Sie die Schrauben, mit denen die Halterungen des Bildschirmbedienfelds am Bildschirmbedienfeld befestigt werden, wieder ein. Drehen Sie das Bildschirmbedienfeld um. Verbinden Sie das Bildschirmkabel mit der Rückseite des Bildschirmbedienfelds.
  • Seite 72 Bildschirm...
  • Seite 73: Kameramodul

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen des Kameramoduls Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13.
  • Seite 74 Verfahren Entfernen Sie die Schrauben, mit denen das Bildschirmbedienfeld an der Bildschirmabdeckung befestigt ist. Heben Sie vorsichtig das Bildschirmbedienfeld heraus und drehen Sie es um. 1 Schrauben (10) 2 Bildschirmbedienfeld 3 Bildschirmabdeckung Kameramodul...
  • Seite 75 Heben Sie das Kameramodul von der Bildschirmabdeckung ab. Drehen Sie das Kameramodul um. Ziehen Sie das Klebeband, mit dem das Kamerakabel am Kameramodul befestigt ist, vorsichtig ab. Trennen Sie das Kamerakabel vom Kameramodulanschluss. Heben Sie das Kameramodul von der Bildschirmabdeckung ab. 1 Kameramodul 2 Kamerakabel 3 Klebeband...
  • Seite 76: Wiedereinsetzen Des Kameramoduls

    Wiedereinsetzen des Kameramoduls Verfahren Verbinden Sie das Kamerakabel mit dem Kameramodul und befestigen Sie es mit dem Klebeband. Verwenden Sie die Führungsstifte auf der Bildschirmabdeckung, um das Kameramodul richtig zu platzieren, und verbinden Sie es mit der Bildschirmabdeckung. Richten Sie die Schraubenbohrungen des Bildschirmbedienfelds an den Schraubenbohrungen der Bildschirmabdeckung aus.
  • Seite 77: Systemplatine

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen der Systemplatine Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13.
  • Seite 78 Verfahren ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Nach Wiedereinbauen der Systemplatine müssen Sie die Service- Tag-Nummer im BIOS eingeben. ANMERKUNG: Bevor Sie die Kabel von der Systemplatine trennen, notieren Sie sich die Position der Anschlüsse, sodass Sie sie nach Einbau der Systemplatinen- Baugruppe wieder korrekt anschließen können.
  • Seite 79 Drehen Sie den Computer mit der Oberseite nach oben und öffnen Sie den Bildschirm so weit wie möglich. Ziehen Sie an der Zuglasche, um das Bildschirmkabel und das LAN-USB-Kabel von den Anschlüssen auf der Systemplatine zu trennen. Trennen Sie das Lautsprecherkabel vom Systemplatinenanschluss. Entfernen Sie die Schrauben, mit denen die Systemplatinenbaugruppe am Computersockel befestigt ist.
  • Seite 80 Drehen Sie die Systemplatinenbaugruppe zusammen mit dem Netzadapteranschlusskabel um. Trennen Sie das Netzadapteranschlusskabel vom Systemplatinenanschluss. 1 Netzadapteranschluss 2 Netzadapteranschlusskabel Entfernen Sie den Kühlkörper. Siehe „Entfernen des Kühlkörpers“ auf Seite 83. Entfernen Sie den Prozessor. Siehe „Entfernen des Prozessors“ auf Seite 87. Systemplatine...
  • Seite 81: Wiedereinsetzen Der Systemplatine

    Wiedereinsetzen der Systemplatine Verfahren Setzen Sie den Prozessor wieder ein. Siehe „Austauschen des Prozessors“ auf Seite 89. Setzen Sie den Kühlkörper wieder ein. Siehe „Wiedereinsetzen des Kühlkörpers“ auf Seite 85. Verbinden Sie das Netzadapteranschlusskabel mit dem Systemplatinenanschluss. Drehen Sie die Systemplatinenbaugruppe um. Schieben Sie die Anschlüsse der Systemplatinenbaugruppe in die Steckplätze auf dem Computersockel.
  • Seite 82: Eingabe Der Service-Tag-Nummer Im Bios

    Bringen Sie die Tastatur wieder an. Siehe „Wiedereinsetzen der Tastatur“ auf Seite 18. Setzen Sie den Akku wieder ein. Siehe „Wiedereinsetzen des Akkus“ auf Seite 13. Befolgen Sie die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Eingabe der Service-Tag-Nummer im BIOS Schalten Sie den Computer ein.
  • Seite 83: Kühlkörper

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen des Kühlkörpers Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13.
  • Seite 84 Verfahren Lösen Sie nacheinander (in der auf dem Kühlkörper angegebenen Reihenfolge) die unverlierbaren Schrauben, mit denen der Kühlkörper auf der Systemplatine befestigt ist. Heben Sie den Kühlkörper von der Systemplatine ab. 1 Kühlkörper Unverlierbare Schrauben (4) Kühlkörper...
  • Seite 85: Wiedereinsetzen Des Kühlkörpers

    Wiedereinsetzen des Kühlkörpers Verfahren ANMERKUNG: Die ursprüngliche Wärmeleitpaste kann wiederverwendet werden, wenn die ursprüngliche Systemplatine und der ursprüngliche Kühlkörper gemeinsam wieder eingebaut werden. Wenn nur eine der beiden Komponenten (Systemplatine oder Kühlkörper) eingebaut wird, verwenden Sie das im Kit enthaltene Wärmeleitpad, um die Wärmeleitfähigkeit sicherzustellen. Entfernen Sie Rückstände der Wärmeleitpaste von der Unterseite des Kühlkörpers und tragen Sie sie neu auf.
  • Seite 86 Kühlkörper...
  • Seite 87: Prozessor

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen des Prozessors Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13.
  • Seite 88 Verfahren Verwenden Sie zum Lösen des ZIF-Sockels einen kleinen Flachschlitzschraubenzieher und drehen Sie die Nockenschraube des ZIF-Sockels entgegen dem Uhrzeigersinn bis zum Anschlag. VORSICHT: Damit der Prozessor bestmöglich gekühlt wird, vermeiden Sie jede Berührung der Wärmeleitbereiche auf der Baugruppe zur Prozessorkühlung.
  • Seite 89: Austauschen Des Prozessors

    Austauschen des Prozessors Verfahren ANMERKUNG: Wenn Sie einen neuen Prozessor installieren, wird eine neue Kühlbaugruppe mit einem befestigten Wärmeleitpad oder ein neues Wärmeleitpad inklusive Dokumentation zur korrekten Installation mitgeliefert. Richten Sie die Pin-1-Ecke des Prozessormoduls an der Pin-1-Ecke des ZIF-Sockels aus und setzen Sie das Prozessormodul in den ZIF-Sockel ein.
  • Seite 90 Bringen Sie die Tastatur wieder an. Siehe „Wiedereinsetzen der Tastatur“ auf Seite 18. Setzen Sie den Akku wieder ein. Siehe „Wiedereinsetzen des Akkus“ auf Seite 13. Befolgen Sie die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Prozessor...
  • Seite 91: Netzadapteranschluss

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen des Netzadapteranschlusses Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13.
  • Seite 92 Verfahren Trennen Sie das Netzadapteranschlusskabel vom Systemplatinenanschluss. 1 Netzadapteranschluss 2 Netzadapteranschlusskabel Netzadapteranschluss...
  • Seite 93: Wiedereinsetzen Des Netzadapteranschlusses

    Wiedereinsetzen des Netzadapteranschlusses Verfahren Verbinden Sie das Netzadapteranschlusskabel mit dem Systemplatinenanschluss. Abschließende Arbeitsschritte Befolgen Sie die Anweisungen von Schritt 4 bis Schritt 11 unter „Wiedereinsetzen der Systemplatine“ auf Seite 81. Setzen Sie den Lüfter wieder ein. Weitere Informationen finden Sie unter „Wiedereinsetzen des Lüfters“...
  • Seite 94 Netzadapteranschluss...
  • Seite 95: Lautsprecher

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen der Lautsprecher Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13.
  • Seite 96 Verfahren Notieren Sie sich die Lautsprecherkabelführung und entfernen Sie das Kabel aus den Kabelführungen des Computersockels. Heben Sie den Lautsprecher zusammen mit dem Kabel vom Computersockel weg. 1 Lautsprecher ( 2) 2 Lautsprecherkabelführung Lautsprecher...
  • Seite 97: Wiedereinsetzen Der Lautsprecher

    Wiedereinsetzen der Lautsprecher Verfahren Führen Sie das Lautsprecherkabel durch die Kabelführungen des Computersockels. Verwenden Sie die Führungsstifte am Computersockel zur richtigen Positionierung der Lautsprecher. Abschließende Arbeitsschritte Befolgen Sie die Anweisungen von Schritt 5 bis Schritt 11 unter „Wiedereinsetzen der Systemplatine“ auf Seite 81. Setzen Sie den Lüfter wieder ein.
  • Seite 98 Lautsprecher...
  • Seite 99: Subwoofer

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 7. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen des Subwoofers Vorbereitende Arbeitsschritte Entfernen Sie den Akku. Siehe „Entfernen des Akkus“ auf Seite 13.
  • Seite 100 Verfahren Notieren Sie sich die Subwoofer-Kabelführung und entfernen Sie das Kabel aus den Kabelführungen des Computersockels. Heben Sie den Subwoofer zusammen mit dem Kabel vom Computersockel weg. 1 Subwoofer Subwoofer...
  • Seite 101: Wiedereinsetzen Des Subwoofers

    Wiedereinsetzen des Subwoofers Verfahren Verwenden Sie die Führungsstifte am Computersockel zur richtigen Positionierung des Subwoofers. Führen Sie das Subwoofer-Kabel durch die Kabelführungen des Computersockels. Abschließende Arbeitsschritte Befolgen Sie die Anweisungen von Schritt 5 bis Schritt 11 unter „Wiedereinsetzen der Systemplatine“ auf Seite 81. Setzen Sie den Lüfter wieder ein.
  • Seite 102 Subwoofer...
  • Seite 103: Aktualisieren Des Bios

    Aktualisierung erfordern. So aktualisieren Sie das BIOS: Schalten Sie den Computer ein. Rufen Sie die Website support.dell.com/support/downloads auf. Suchen Sie die BIOS-Aktualisierungsdatei für Ihren Computer: ANMERKUNG: Die Service-Tag-Nummer befindet sich auf einem Etikett auf der Unterseite Ihres Computers. Weitere Informationen finden Sie im Schnellstart-Handbuch, das im Lieferumfang Ihres Computers enthaltenen ist.
  • Seite 104 Navigieren Sie zum Order, in dem Sie die BIOS-Aktualisierungsdatei gespeichert haben. Das Dateisymbol wird in dem Ordner angezeigt und trägt denselben Namen, wie die heruntergeladene BIOS-Aktualisierungsdatei. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Aktualisieren des BIOS...
