Kuppersberg SLIMLUX IV Technischer Pass Seite 9

DEUTSCH
6.3 Überprüfen Sie die elektrische
Funktion der Haube, schließen Sie sie
an das Stromnetz an und überprüfen Sie
alle Funktionen.
Wir erinnern Sie daran, dass die Ein-
bauhöhe der Haube über den Elektro-
herden mindestens 650 mm und über
dem Gasherd mindestens 750 mm be-
tragen muss ( Abb. 1 ).
6.4 Ein Luftauslass- und Abgas-
rohranschluss muss installiert und für
die Installation ausgestattet sein.
6.5 Um die Haube in den Küchen-
schrank einzubauen, bohren Sie 4 Lö-
cher mit einem Durchmesser von 6-7
mm in das untere Regal des Schranks
gemäß Abb. 4. Befestigen Sie die Haube
mit 4 Schrauben M5x3 (Abb. 4.1).
6.6 Schließen Sie den Bubbler an
den Turbinenauslass an (mit Bubbler-
Rohradapter Ø150x120 mm). Entfernen
Sie das andere Ende des Bubblers in
den Lüftungsschacht ( Abb. 4 / 4.1).
6.7 Wenn die Haube im Luftaus-
lassmodus arbeiten soll, installieren Sie
einen Bubbler mit dem ausgewählten
Durchmesser gemäß den Anweisungen
und stellen Sie sicher, dass er dicht ist.

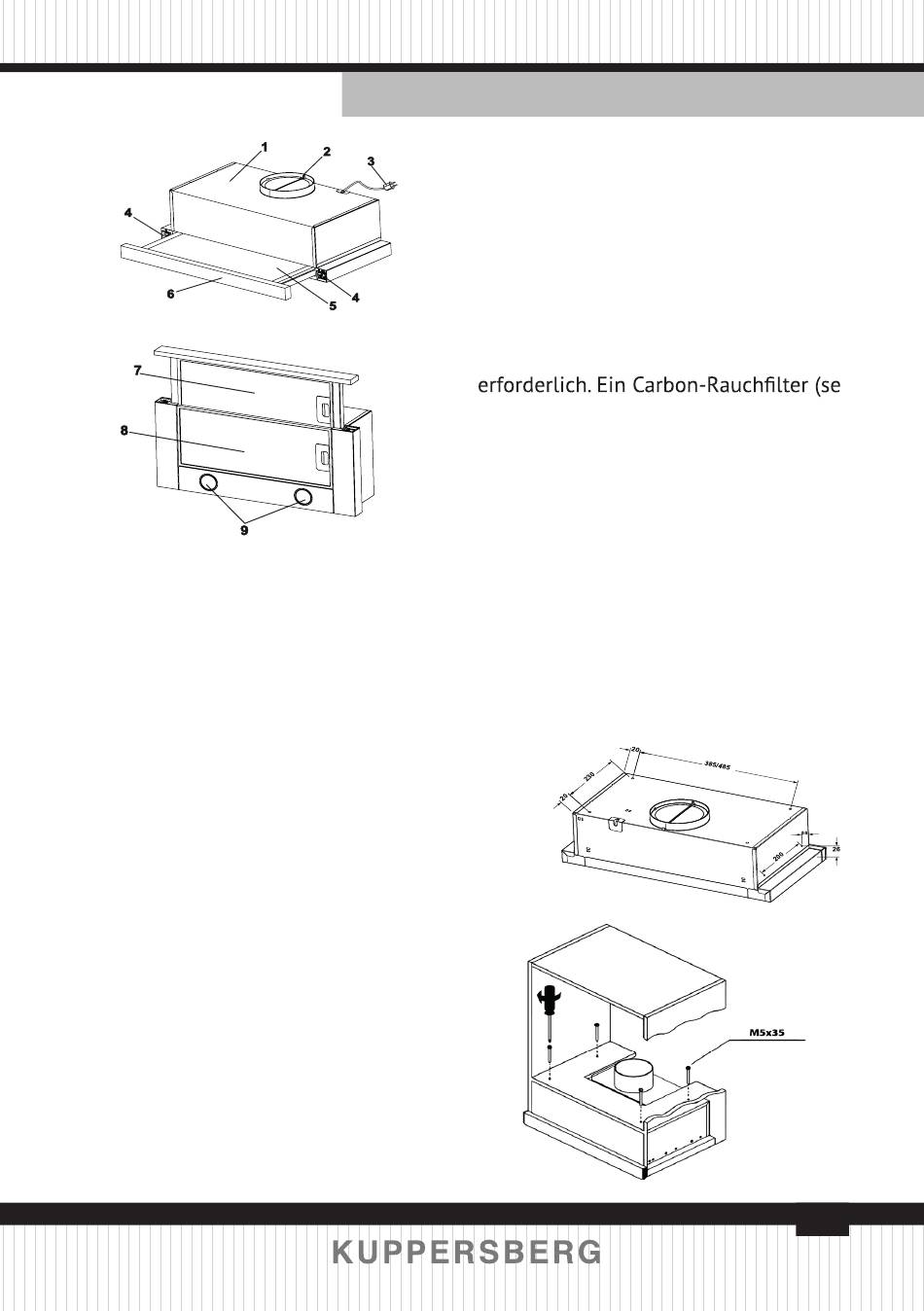

Abb.3
6.8 Wenn die Haube im Umwälz-
modus betrieben wird, ist kein Bubbler
parat erhältlich) muss installiert wer-
den.
6.9 Überprüfen Sie die Zuverlässig-
keit der Installation der Haube, führen
Sie das Kabel durch die Steckdose ein
Abb.3.1
und schließen Sie es an das Stromnetz
an.
Um einen zusätzlichen Schutz gegen
Spannungsabfälle im Netzwerk zu bie-
ten, empfehlen wir, die Haube über ei-
nen zusätzlichen 6A-Leistungsschalter
anzuschließen.
TECHNISCHER PASS
Dunstabzugshaube
Abb.4
Abb.4.1
9
-
