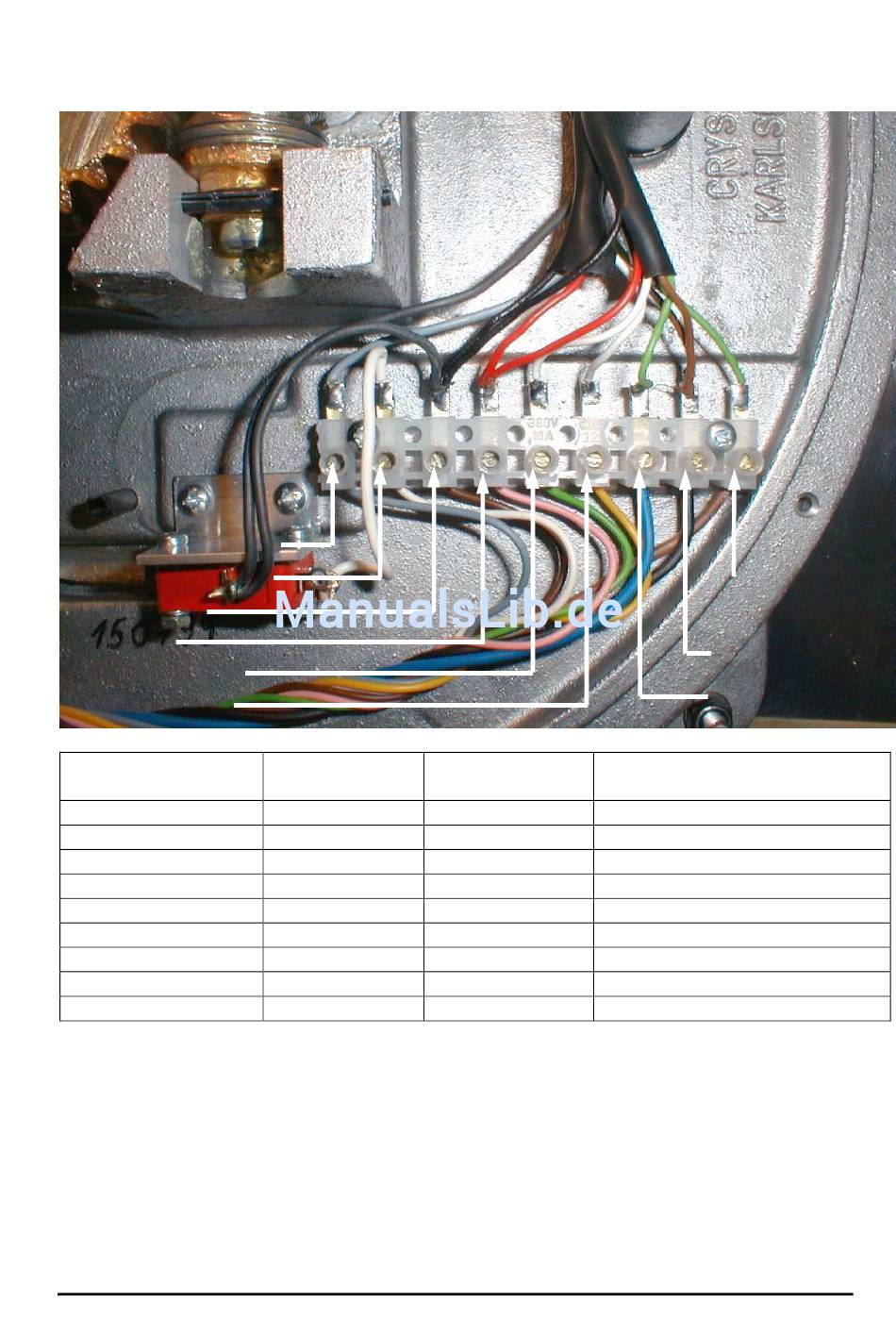

5.1 Zuordnung Kabelfarben bei älteren AutoSat 2:
Endschalter Elevation
Endschalter Azimuth
GND (Masse)
12V plus
Impulse Elevation
Impulse Azimuth
Farbe Schraubseite
Braun (dick)
Schwarz
Blau
Gelb
Grün
Rosa
Braun (dünn)
Weiß
Grau
AutoSat 2
Service-Anleitung
Farbe Lötseite Farbe Lötseite
BOSCH -Motor ITT-Motor
Grün Schwarz
2 x Braun 2 x Grün
Grün Schwarz
Weiß Rot
Weiß Rot
2 x Rot 2 x Weiß
3 x Schwarz 3 x Schwarz
Weiß Weiß
Grau Grau
8/13
Azimuthmotor
Gemeinsamer
Anschluß
Elevationsmotor
Bemerkung
DC – Azimut
DC – Gemeinsamer Anschluss
DC – Elevation
Impulse Azimut
Impulse Elevation
12V Plus
GND (Masse)
Endschalter Azimut
Endschalter Elevation
