- Seite 1 Montage- und Gebrauchsanleitung - Deutsch pH-Regelung Ühbersetzung der Originalanleitung in französischer Sprache More documents on: www.zodiac.com H0434900.G - 2019/11...
-
Seite 2: Allgemeine Warnhinweise
WARNHINWEISE ALLGEMEINE WARNHINWEISE • Durch die Nichteinhaltung der Warnhinweise können die Geräte im Schwimmbad beschädigt oder schwere bis tödliche Verletzungen verursacht werden. • Nur ein qualifi zierter Fachmann in den betreff enden technischen Bereichen (Elekt- rik, Hydraulik, Kältetechnik) ist befugt, Wartungs- oder Reparaturarbeiten am Gerät auszuführen. -
Seite 3: Warnmeldungen In Zusammenhang Mit Elektrischen Geräten
WARNMELDUNGEN IN ZUSAMMENHANG MIT ELEKTRISCHEN GERÄTEN • Die Stromversorgung Gerätes muss durch eine eigene Fehlerstromschutzeinrichtung von 30 mA gemäß den am Installationsort geltenden Normen geschützt werden. • Zum Anschluss des Gerätes kein Verlängerungskabel verwenden; es direkt an einen passenden Versorgungsstromkreis anschließen. •... -
Seite 4: Inhaltsverzeichnis
Bewahren Sie diese Anweisungen als Referenz für kün� ige Maßnahmen zur Inbetriebnahme • und Wartung auf. Es ist verboten, dieses Dokument ohne die Genehmigung von Zodiac® mit jeglichen Mi� eln zu • verbreiten oder zu ändern. Zodiac® entwickelt seine Produkte ständig weiter, um ihre Qualität zu verbessern. Daher •... -
Seite 5: ❶ Kenndaten

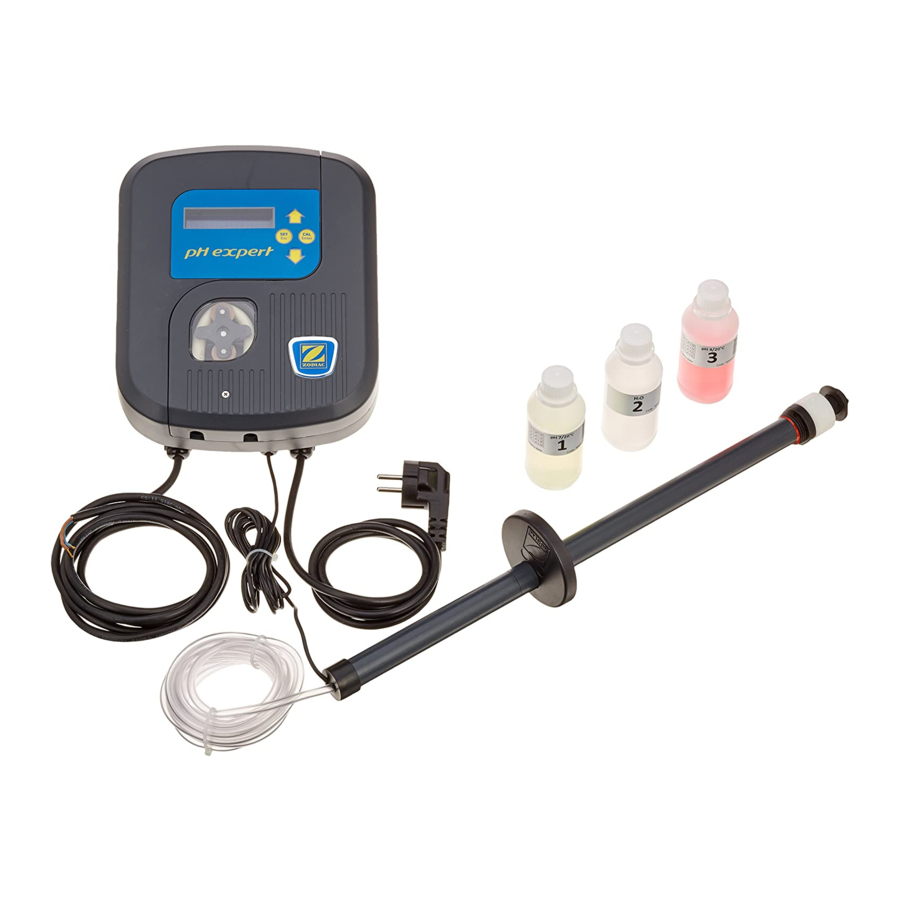

❶ Kenndaten 1.1 I Beschreibung Steuerbox Sauglanze Installati onskit an Rohrleitungen pH-Sonde Sondenträger mit Gewinde Anbohrschelle Wandbefesti gungskit Puff erlösungen pH4, pH7 1.2 I Technische Daten Versorgungsspannung 220-240 VAC-50 Hz - einphasig Elektrische Leistung Schutzart IP65 Maximale Förderleistung Peristalti kpumpe 1,5 l/h Maximaler Gegendruck am Injekti onspunkt 1,5 bar... -
Seite 6: I Abmessungen Und Kennzeichnung
1.3 I Abmessungen und Kennzeichnung Peristalti kpumpe / Schlauchpumpe Hauptschalter BNC-Anschluss für die pH-Sonde Kabelverschraubung für fi lterungsgestütztes Direktkabel Anschluss für Saugrohr Anschluss für Injekti onsrohr Kabelverschraubung für Sauglanzenkabel Kabelverschraubung für 230VAC/50Hz-Netzkabel... -
Seite 7: ❷ Installa� On
❷ Installa� on 2.1 I Vorbereitung des Schwimmbeckens 2.1.1 Chemisches Gleichgewicht des Wassers Vor Installati on dieses Gerätes unbedingt das chemische Gleichgewicht des Wassers kontrollieren und anpassen. Sicherstellen, dass die Ausgewogenheit des Schwimmbeckenwassers von Anfang an korrekt ist, um die Wahrscheinlichkeit von Problemen während der ersten Betriebstage oder während der Nutzungssaison des Schwimmbeckens zu mindern. -
Seite 8: Einspritzverlauf Des Gerätes
2.1.2 Einspritzverlauf des Gerätes Beispiel von 4 Zyklen mit einem Sollwert von 7,4 pH und Säureregelung (standardmäßige Alkalinitätsstufe): • pH ≥ 7,55: 20% Einspritzung (2 Minuten) & 80% Pause (8 Minuten) • pH ≥ 7,7: 50% Einspritzung (5 Minuten) & 50 % Pause (5 Minuten) •... -
Seite 9: I Hydraulische Anschlüsse
2.2 I Hydraulische Anschlüsse 2.2.1 Positi onierung der Sonde und des Injekti onspunkts • Die pH-Sonde muss in einem Abstand von mehr als 30 cm vor oder nach dem Winkelrohr instal- liert werden. Gegebenenfalls kann der opti onale POD-Bausatz verwendet werden. Eine Nichtbe- achtung dieser Positi onierung kann zu einer fehlerha�... -
Seite 10: Installati On Der Sonde Und Der Einspritzstelle
2.2.2 Installati on der Sonde und der Einspritzstelle • Zwischen der Sonde und der Einspritzstelle muss ein geradliniger Abstand von mindestens 60 cm gegeben sein. Falls dies nicht möglich ist, müssen das als Opti on erhältliche POD-Kit oder ein Rückschlagventi l verwendet werden. -
Seite 11: I Elektrische Anschlüsse
2.3 I Elektrische Anschlüsse • Das Gerät erst einschalten, wenn alle Anschlüsse (elektrisch und hydraulisch) durchgeführt wurden. • Die Steuerbox mit dem im Lieferumfang enthaltenen Befesti gungskit an einer senkrechten, starren, leicht zugänglichen Fläche befesti gen. • Das Stromkabel an eine 230 VAC Steckdose anschließen. •... -
Seite 12: ❸ Bedienung
❸ Bedienung 3.1 I Beschreibung der Steuerbox Akti vierung des Kalibriermodus der Sonde (5 Sekunden gedrückt halten) Eine Auswahl im Menü „Parameter“ bestäti gen Au� ebung der Überdosiersicherung „OFA“ Anzeige des Sollwertes (5 Sekunden gedrückt halten) Verlassen des Menüs „Parameter“ Bewegung nach oben oder unten zur Navigati on im Menü... -
Seite 13: I Kalibrierung Der Sonde
3.3 I Kalibrierung der Sonde • Damit das Gerät präzise und zuverlässig funk� oniert, muss die pH-Sonde unbedingt regelmäßig kalibriert werden (bei der Installa� on, bei der Wiederinbetriebnahme nach der Einwinterung und alle 2 Monate während der Nutzungszeit). • Wischen Sie die Sonde niemals ab und berühren Sie niemals ihr Ende! •... -
Seite 14: I Ansaugen Der Peristalti Kpumpe
3.4 I Ansaugen der Peristal� kpumpe Die Peristalti kpumpe ist selbstansaugend. Sie kann jedoch auch von Hand betrieben werden, indem die Taste gedrückt gehalten wird. Die Peristalti kpumpe dreht sich dann solange und injiziert Korrekturmitt el, wie die Taste gedrückt bleibt. 3.5 I Einstellungen 3.5.1 Menü... - Seite 15 3.5.2 Menü „Sprachen“ Sechs Sprachen stehen für die Benutzeroberfl äche zur Verfügung: • EN = Englisch • FR = Französisch • ES = Spanisch • DE = Deutsch • IT = Italienisch • NL = Niederländisch 3.5.3 Menü „Sollwert“ Es gibt 2 Möglichkeiten zum Einstellen des Sollwerts: •...
- Seite 16 3.5.6 Menü „OFA-Zeit“ Dieses Gerät ist mit einer Sicherheitsvorrichtung ausgestatt et, die jedes Risiko einer Überdosierung des Korrekturprodukts vermeidet, beispielsweise im Fall eines Problems an der Sonde. Diese Sicherheitsvorrichtung, die die Bezeichnung „OFA“ (= Over Feed Alarm) trägt, setzt das Gerät in Pause, wenn es den Sollwert nach einer festgelegten Zeit nicht erreicht hat.
-
Seite 17: ❹ Wartung
❹ Wartung 4.1 I Austausch des Peristal� kschlauchs • Die Abdeckung der Peristalti kpumpe abnehmen. • Den Rollenhalter durch Drehen im Uhrzeigersinn auf 10:20 Uhr stellen. • Den linken Anschluss freisetzen und nach außen wegstrecken. • Dann den Rollenhalter im Uhrzeigersinn drehen, um den Schlauch bis zum rechten Anschluss freizusetzen. •... -
Seite 18: ❺ Problembehebung
❺ Problembehebung • Bevor Sie sich an Ihren Fachhändler wenden, können Sie im Fall einer Betriebsstörung mithilfe der folgenden Tabellen einfache Überprüfungen vornehmen. • Sollte das Problem dadurch nicht gelöst werden, wenden Sie sich bi� e an Ihren Fachhändler. • : Einem qualifi... -
Seite 19: I Anzeigen
5.2 I Anzeigen Meldung Mögliche Ursachen Lösungen • Korrekturmitt elbehälter leer • Korrekturmitt elbehälter auswechseln • Schwimmer blockiert • Den weißen Schwimmer an der Sauglanze auf „Füllstand niedrig“ Funkti onstüchti gkeit prüfen • F ü l l s t a n d s a u f n e h m e r •... - Seite 20 Your retailer Modèle appareil Appliance model Numéro de série Serial number Pour plus d’informations, enregistrement produit et support client : For more information, product registration and customer support: www.zodiac.com ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
