Montage- und Betriebsvorschrift FU Basic
5.7

Analog Eingang "E1" zur Vorgabe der Ventilatordrehzahl

Das Gerät besitzt einen analog Eingang zur Vorgabe der Ventilatordrehzahl. Anschluss "E1" / "GND"
(Analog In 1).
Werkseitig sind die internen Stecker "E1.1" und "E1.2" in der Position für ein 0...10 V Drehzahlvor-
gabesignal.
Für ein 0...20 mA Signal oder ein PWM-Signal sind die entsprechenden Steckerpositionen zu be-
achten.

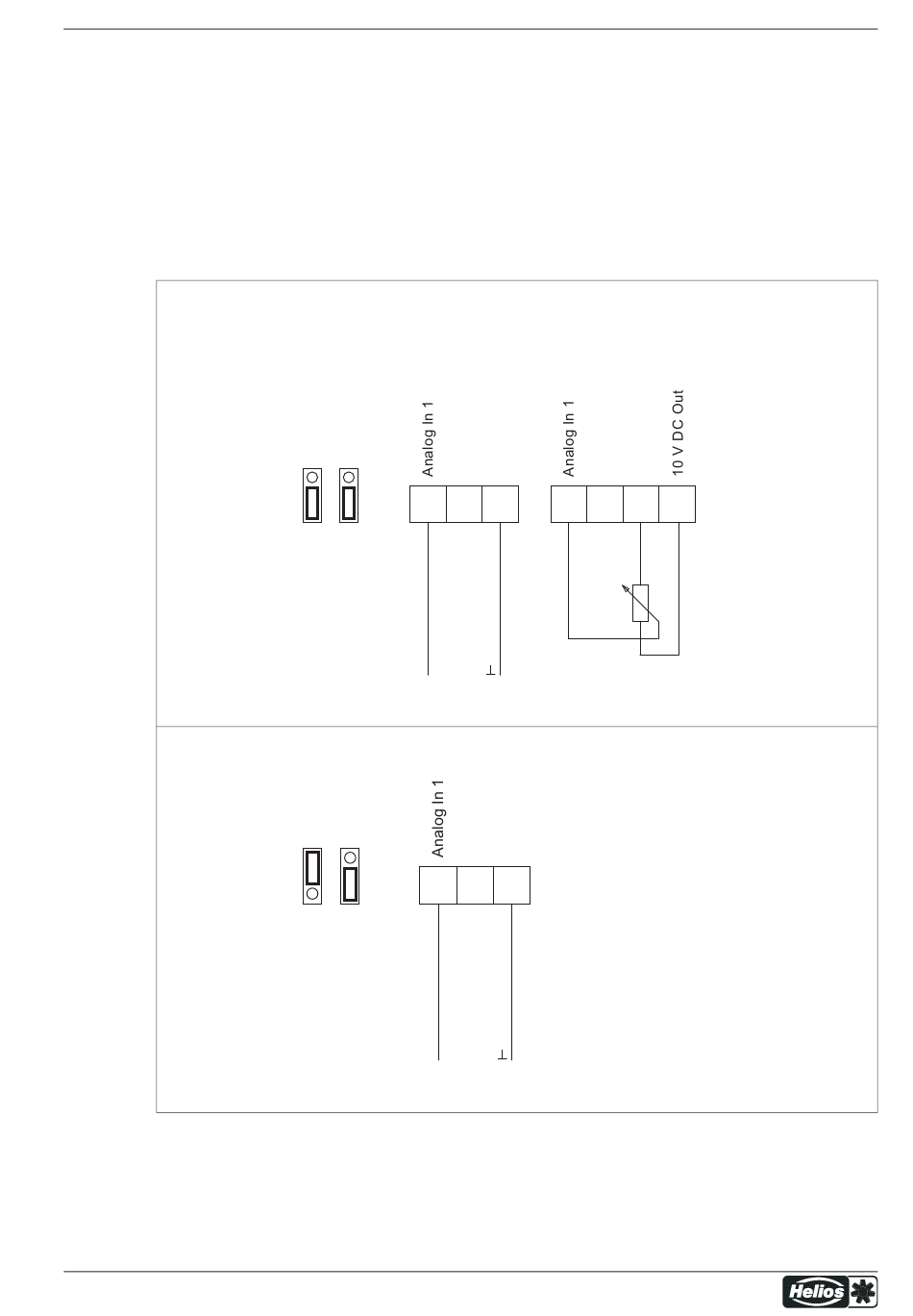

Möglichkeiten zur Drehzahlvorgabe
0...10 V (werkseitig)
Ansteuerung über externes Vorgabesignal 0...10 V
oder
Drehzahlvorgabe über externes Potenziometer (10 kΩ) an den Klemmen "+10 V" und "GND"mit Abgriff auf
Klemme "E1".
0...20 mA
Ansteuerung über externes Vorgabesignal 0...20 mA.
L-BAL-E187-D 2004 Index 003
E1 D1 GND
V
E1,1 E1,2
+
0...10 V
E1 D1 GND
mA
E1,1 E1,2
+
0...20 mA
Art.-Nr.
12/22
E1 D1 GND 10V
10 kΩ
30.08.11
i_jumper_if_basic_0_10v.eps
31.01.12
i_jumper_if_basic_0_20
Elektrische Installation
