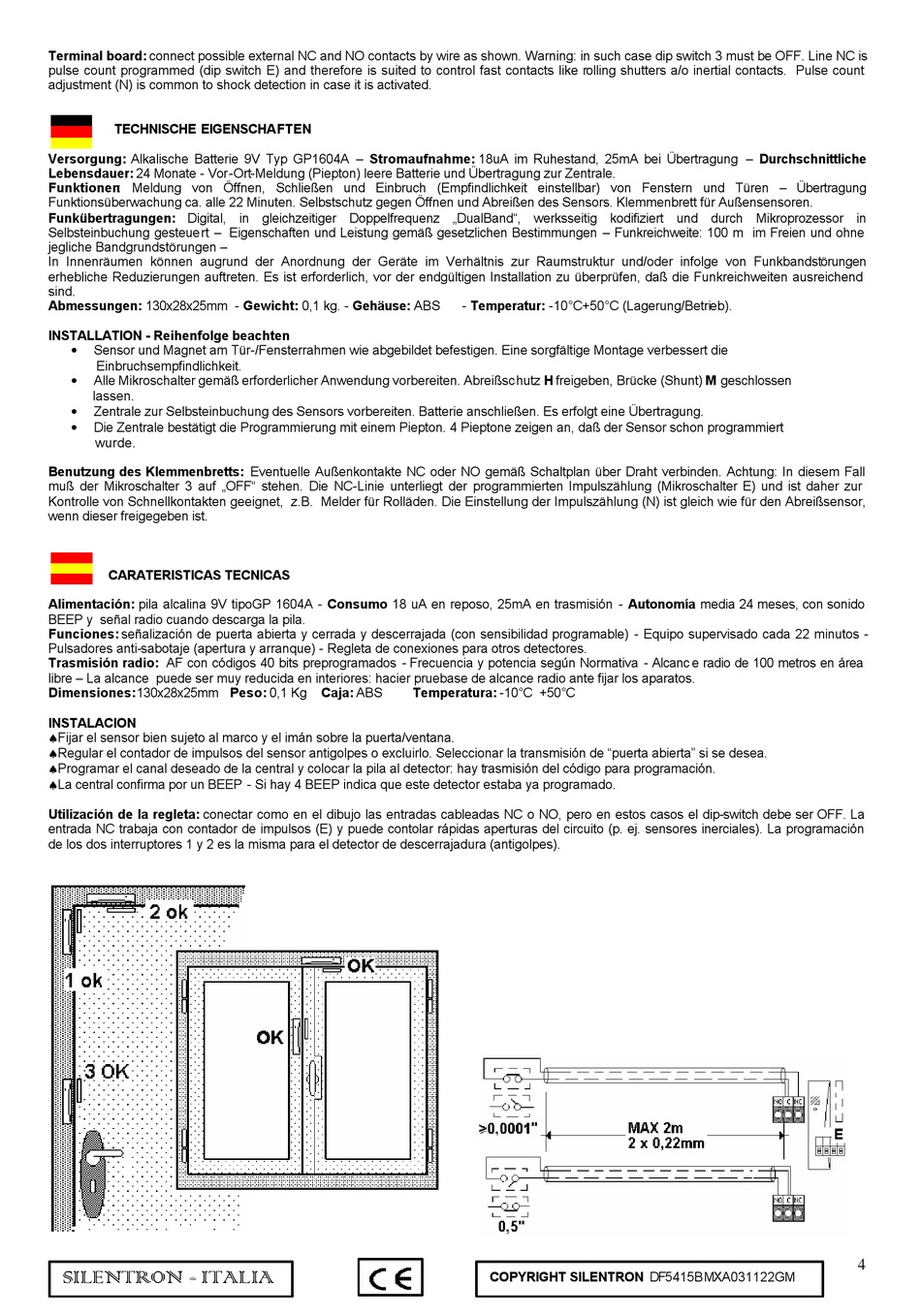

Technische Eigenschaften - SILENTRON 5415 B/M Sensor Top Bedienungsanleitung

Werbung

Terminal board: connect possible external NC and NO contacts by wire as shown. Warning: in such case dip switch 3 must be OFF. Line NC is
pulse count programmed (dip switch E) and therefore is suited to control fast contacts like rolling shutters a/o inertial contacts. Pulse count
adjustment (N) is common to shock detection in case it is activated.

TECHNISCHE EIGENSCHAFTEN

Versorgung: Alkalische Batterie 9V Typ GP1604A – Stromaufnahme: 18uA im Ruhestand, 25mA bei Übertragung – Durchschnittliche
Lebensdauer: 24 Monate - Vor-Ort-Meldung (Piepton) leere Batterie und Übertragung zur Zentrale.
Funktionen: Meldung von Öffnen, Schließen und Einbruch (Empfindlichkeit einstellbar) von Fenstern und Türen – Übertragung
Funktionsüberwachung ca. alle 22 Minuten. Selbstschutz gegen Öffnen und Abreißen des Sensors. Klemmenbrett für Außensensoren.
Funkübertragungen: Digital, in gleichzeitiger Doppelfrequenz „DualBand", werksseitig kodifiziert und durch Mikroprozessor in
Selbsteinbuchung gesteuert – Eigenschaften und Leistung gemäß gesetzlichen Bestimmungen – Funkreichweite: 100 m im Freien und ohne
jegliche Bandgrundstörungen –
In Innenräumen können augrund der Anordnung der Geräte im Verhältnis zur Raumstruktur und/oder infolge von Funkbandstörungen
erhebliche Reduzierungen auftreten. Es ist erforderlich, vor der endgültigen Installation zu überprüfen, daß die Funkreichweiten ausreichend
sind.
Abmessungen: 130x28x25mm - Gewicht: 0,1 kg. - Gehäuse: ABS
INSTALLATION - Reihenfolge beachten
Sensor und Magnet am Tür-/Fensterrahmen wie abgebildet befestigen. Eine sorgfältige Montage verbessert die
Einbruchsempfindlichkeit.
Alle Mikroschalter gemäß erforderlicher Anwendung vorbereiten. Abreißschutz H freigeben, Brücke (Shunt) M geschlossen
lassen.
Zentrale zur Selbsteinbuchung des Sensors vorbereiten. Batterie anschließen. Es erfolgt eine Übertragung.
Die Zentrale bestätigt die Programmierung mit einem Piepton. 4 Pieptone zeigen an, daß der Sensor schon programmiert
wurde.
Benutzung des Klemmenbretts: Eventuelle Außenkontakte NC oder NO gemäß Schaltplan über Draht verbinden. Achtung: In diesem Fall
muß der Mikroschalter 3 auf „OFF" stehen. Die NC-Linie unterliegt der programmierten Impulszählung (Mikroschalter E) und ist daher zur
Kontrolle von Schnellkontakten geeignet, z.B. Melder für Rolläden. Die Einstellung der Impulszählung (N) ist gleich wie für den Abreißsensor,
wenn dieser freigegeben ist.
CARATERISTICAS TECNICAS
Alimentación: pila alcalina 9V tipoGP 1604A - Consumo 18 uA en reposo, 25mA en trasmisión - Autonomía media 24 meses, con sonido
BEEP y señal radio cuando descarga la pila.
Funciones: señalización de puerta abierta y cerrada y descerrajada (con sensibilidad programable) - Equipo supervisado cada 22 minutos -
Pulsadores anti-sabotaje (apertura y arranque) - Regleta de conexiones para otros detectores.
Trasmisión radio: AF con códigos 40 bits preprogramados - Frecuencia y potencia según Normativa - Alcanc e radio de 100 metros en área
libre – La alcance puede ser muy reducida en interiores: hacier pruebase de alcance radio ante fijar los aparatos.
Dimensiones: 130x28x25mm Peso: 0,1 Kg
INSTALACION
♠Fijar el sensor bien sujeto al marco y el imán sobre la puerta/ventana.
♠Regular el contador de impulsos del sensor antigolpes o excluirlo. Seleccionar la transmisión de "puerta abierta" si se desea.
♠Programar el canal deseado de la central y colocar la pila al detector: hay trasmisión del código para programación.
♠La central confirma por un BEEP - Si hay 4 BEEP indica que este detector estaba ya programado.
Utilización de la regleta: conectar como en el dibujo las entradas cableadas NC o NO, pero en estos casos el dip-switch debe ser OFF. La
entrada NC trabaja con contador de impulsos (E) y puede contolar rápidas aperturas del circuito (p. ej. sensores inerciales). La programación
de los dos interruptores 1 y 2 es la misma para el detector de descerrajadura (antigolpes).
SILENTRON - ITALIA
- Temperatur: -10°C+50°C (Lagerung/Betrieb).
Caja: ABS
Temperatura: -10°C +50°C
COPYRIGHT SILENTRON DF5415BMXA031122GM
4
