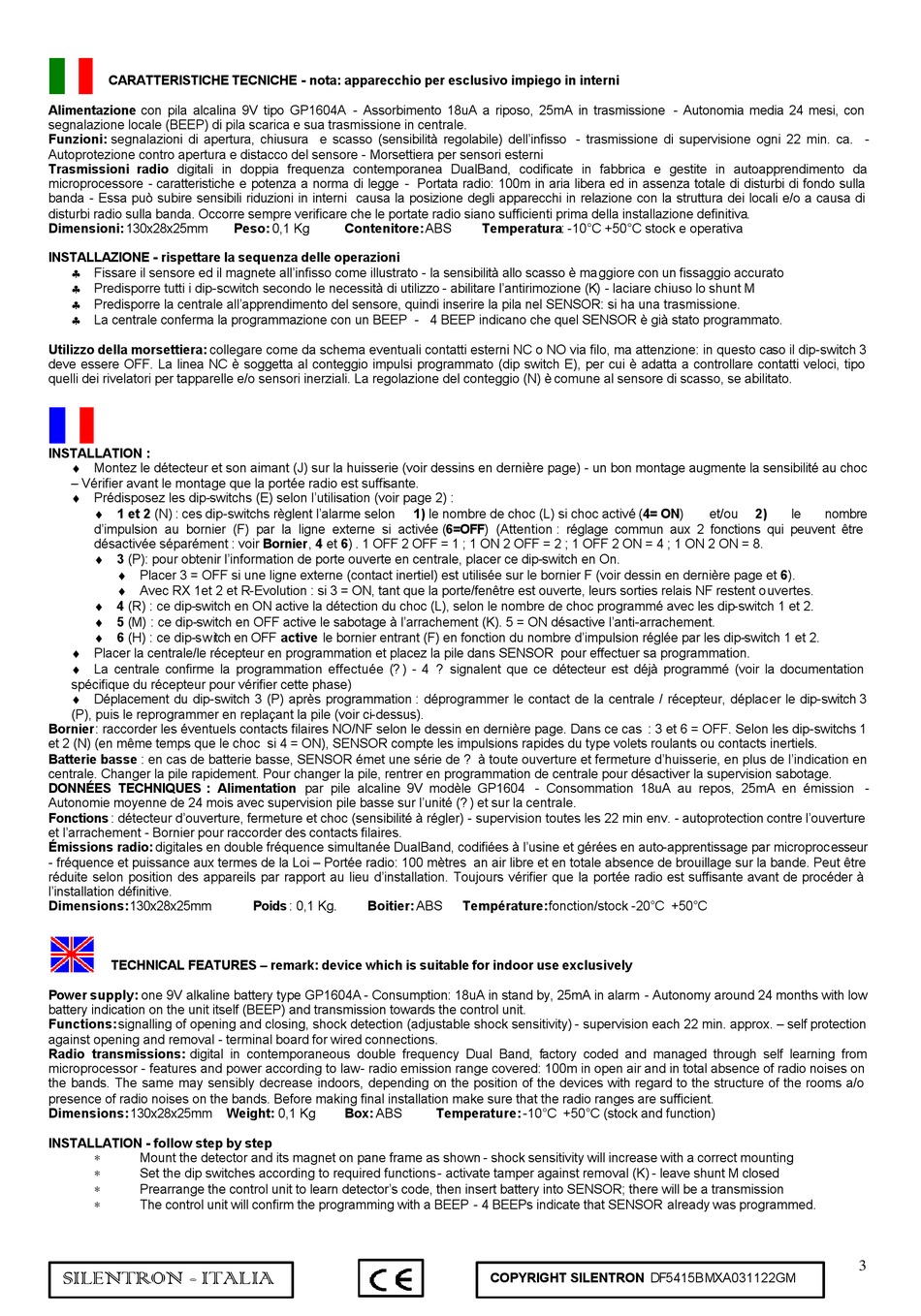

CARATTERISTICHE TECNICHE - nota: apparecchio per esclusivo impiego in interni
Alimentazione con pila alcalina 9V tipo GP1604A - Assorbimento 18uA a riposo, 25mA in trasmissione - Autonomia media 24 mesi, con
segnalazione locale (BEEP) di pila scarica e sua trasmissione in centrale.
Funzioni: segnalazioni di apertura, chiusura e scasso (sensibilità regolabile) dell'infisso - trasmissione di supervisione ogni 22 min. ca. -
Autoprotezione contro apertura e distacco del sensore - Morsettiera per sensori esterni
Trasmissioni radio digitali in doppia frequenza contemporanea DualBand, codificate in fabbrica e gestite in autoapprendimento da
microprocessore - caratteristiche e potenza a norma di legge - Portata radio: 100m in aria libera ed in assenza totale di disturbi di fondo sulla
banda - Essa può subire sensibili riduzioni in interni causa la posizione degli apparecchi in relazione con la struttura dei locali e/o a causa di
disturbi radio sulla banda. Occorre sempre verificare che le portate radio siano sufficienti prima della installazione definitiva.
Dimensioni: 130x28x25mm
INSTALLAZIONE - rispettare la sequenza delle operazioni
♣ Fissare il sensore ed il magnete all'infisso come illustrato - la sensibilità allo scasso è maggiore con un fissaggio accurato
♣ Predisporre tutti i dip-scwitch secondo le necessità di utilizzo - abilitare l'antirimozione (K) - laciare chiuso lo shunt M
♣ Predisporre la centrale all'apprendimento del sensore, quindi inserire la pila nel SENSOR: si ha una trasmissione.
♣ La centrale conferma la programmazione con un BEEP - 4 BEEP indicano che quel SENSOR è già stato programmato.
Utilizzo della morsettiera: collegare come da schema eventuali contatti esterni NC o NO via filo, ma attenzione: in questo caso il dip-switch 3
deve essere OFF. La linea NC è soggetta al conteggio impulsi programmato (dip switch E), per cui è adatta a controllare contatti veloci, tipo
quelli dei rivelatori per tapparelle e/o sensori inerziali. La regolazione del conteggio (N) è comune al sensore di scasso, se abilitato.
INSTALLATION :
♦ Montez le détecteur et son aimant (J) sur la huisserie (voir dessins en dernière page) - un bon montage augmente la sensibilité au choc
– Vérifier avant le montage que la portée radio est suffisante.
♦ Prédisposez les dip-switchs (E) selon l'utilisation (voir page 2) :
♦ 1 et 2 (N) : ces dip-switchs règlent l'alarme selon
d'impulsion au bornier (F) par la ligne externe si activée (6=OFF) (Attention : réglage commun aux 2 fonctions qui peuvent être
désactivée séparément : voir Bornier, 4 et 6) . 1 OFF 2 OFF = 1 ; 1 ON 2 OFF = 2 ; 1 OFF 2 ON = 4 ; 1 ON 2 ON = 8.
♦ 3 (P): pour obtenir l'information de porte ouverte en centrale, placer ce dip-switch en On.
♦ Placer 3 = OFF si une ligne externe (contact inertiel) est utilisée sur le bornier F (voir dessin en dernière page et 6).
♦ Avec RX 1et 2 et R-Evolution : si 3 = ON, tant que la porte/fenêtre est ouverte, leurs sorties relais NF restent ouvertes.
♦ 4 (R) : ce dip-switch en ON active la détection du choc (L), selon le nombre de choc programmé avec les dip-switch 1 et 2.
♦ 5 (M) : ce dip-switch en OFF active le sabotage à l'arrachement (K). 5 = ON désactive l'anti-arrachement.
♦ 6 (H) : ce dip-switch en OFF active le bornier entrant (F) en fonction du nombre d'impulsion réglée par les dip-switch 1 et 2.
♦ Placer la centrale/le récepteur en programmation et placez la pile dans SENSOR pour effectuer sa programmation.
♦ La centrale confirme la programmation effectuée (? ) - 4 ? signalent que ce détecteur est déjà programmé (voir la documentation
spécifique du récepteur pour vérifier cette phase)
♦ Déplacement du dip-switch 3 (P) après programmation : déprogrammer le contact de la centrale / récepteur, déplacer le dip-switch 3
(P), puis le reprogrammer en replaçant la pile (voir ci-dessus).
Bornier: raccorder les éventuels contacts filaires NO/NF selon le dessin en dernière page. Dans ce cas : 3 et 6 = OFF. Selon les dip-switchs 1
et 2 (N) (en même temps que le choc si 4 = ON), SENSOR compte les impulsions rapides du type volets roulants ou contacts inertiels.
Batterie basse : en cas de batterie basse, SENSOR émet une série de ? à toute ouverture et fermeture d'huisserie, en plus de l'indication en
centrale. Changer la pile rapidement. Pour changer la pile, rentrer en programmation de centrale pour désactiver la supervision sabotage.
DONNÉES TECHNIQUES : Alimentation par pile alcaline 9V modèle GP1604 - Consommation 18uA au repos, 25mA en émission -
Autonomie moyenne de 24 mois avec supervision pile basse sur l'unité (? ) et sur la centrale.
Fonctions : détecteur d'ouverture, fermeture et choc (sensibilité à régler) - supervision toutes les 22 min env. - autoprotection contre l'ouverture
et l'arrachement - Bornier pour raccorder des contacts filaires.
Émissions radio: digitales en double fréquence simultanée DualBand, codifiées à l'usine et gérées en auto-apprentissage par microprocesseur
- fréquence et puissance aux termes de la Loi – Portée radio: 100 mètres an air libre et en totale absence de brouillage sur la bande. Peut être
réduite selon position des appareils par rapport au lieu d'installation. Toujours vérifier que la portée radio est suffisante avant de procéder à
l'installation définitive.
Dimensions: 130x28x25mm
TECHNICAL FEATURES – remark: device which is suitable for indoor use exclusively
Power supply: one 9V alkaline battery type GP1604A - Consumption: 18uA in stand by, 25mA in alarm - Autonomy around 24 months with low
battery indication on the unit itself (BEEP) and transmission towards the control unit.
Functions: signalling of opening and closing, shock detection (adjustable shock sensitivity) - supervision each 22 min. approx. – self protection
against opening and removal - terminal board for wired connections.
Radio transmissions: digital in contemporaneous double frequency Dual Band, factory coded and managed through self learning from
microprocessor - features and power according to law - radio emission range covered: 100m in open air and in total absence of radio noises on
the bands. The same may sensibly decrease indoors, depending on the position of the devices with regard to the structure of the rooms a/o
presence of radio noises on the bands. Before making final installation make sure that the radio ranges are sufficient.
Dimensions: 130x28x25mm
INSTALLATION - follow step by step
Mount the detector and its magnet on pane frame as shown - shock sensitivity will increase with a correct mounting
Set the dip switches according to required functions - activate tamper against removal (K) - leave shunt M closed
Prearrange the control unit to learn detector's code, then insert battery into SENSOR; there will be a transmission
The control unit will confirm the programming with a BEEP - 4 BEEPs indicate that SENSOR already was programmed.
SILENTRON - ITALIA
Peso: 0,1 Kg
Contenitore: ABS
Poids : 0,1 Kg.
Boitier: ABS
Weight: 0,1 Kg
Box: ABS
Temperatura: -10°C +50°C stock e operativa
1) le nombre de choc (L) si choc activé (4= ON)
Température: fonction/stock -20°C +50°C
Temperature: -10°C +50°C (stock and function)
COPYRIGHT SILENTRON DF5415BMXA031122GM
et/ou
2)
le
nombre
3
