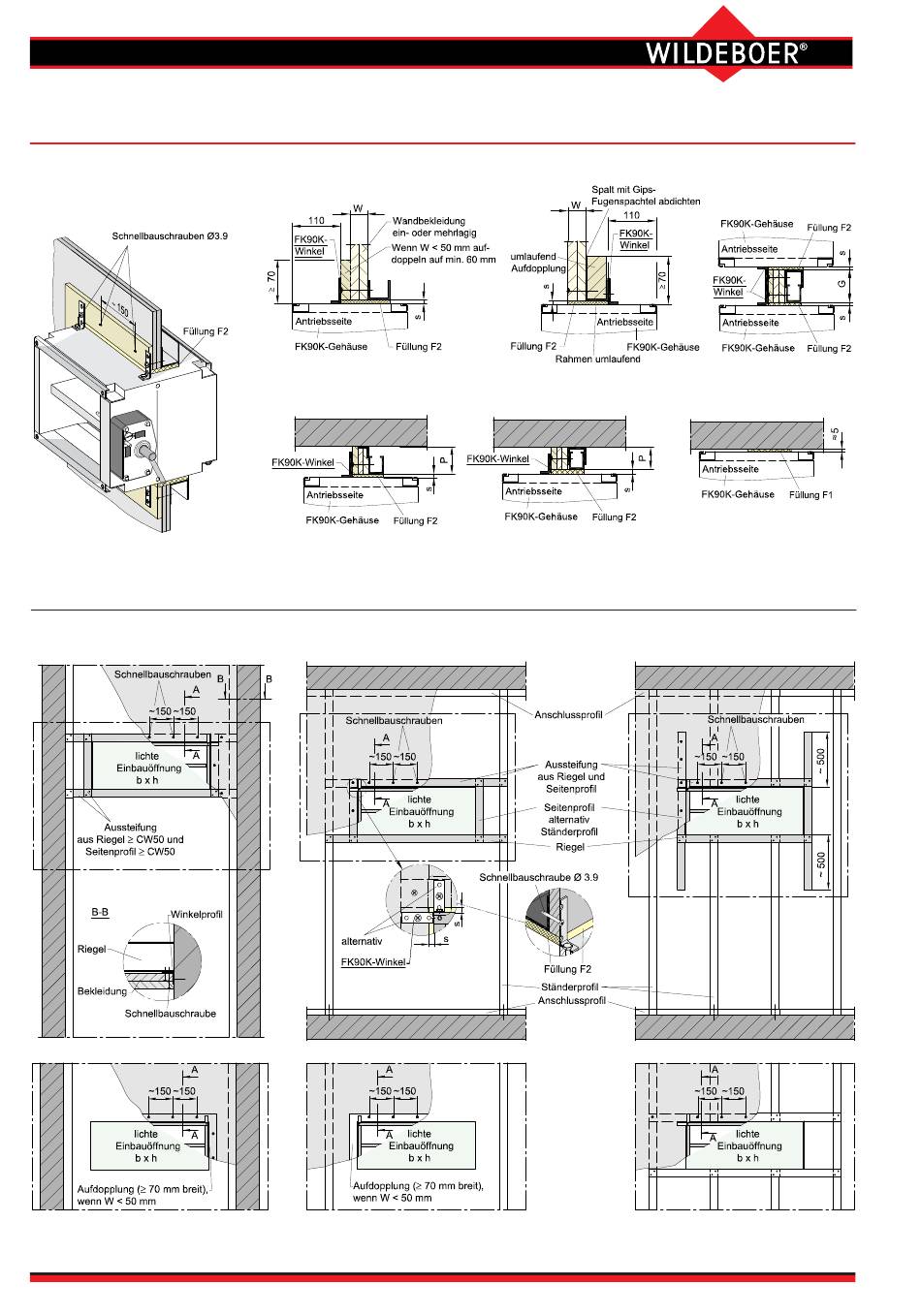

FK90K Brandschutzklappen
Einbau in Schachtwänden mit und ohne Metallständer (2)
Einbau mit Spalte s ≤ 20 mm
und Füllung F2
Zum Einbau mit
Füllung F2 sind Riegel und
Aussteifungen umlaufend
erforderlich!
Ständerwerk (Spalte s ≤ 20 mm mit Füllung F2 und verspachtelte Stoßfugen s ≤ 2 bis 5 mm
Diese unteren Einbauarten ohne Riegel sind für passgenaue Einbauöffnungen
und nur für mit Gips-Fugenspachtel verspachtelte Stoßfugen s ≤ 2 bis 5 mm.
Anwenderhandbuch 5.1-1 (2018-09) 26
Anschlüsse an massiven Wänden, Decken, Fußböden
•
Verfüllung Spalte "s"
Füllungen F1 und F2
,
Baureihe FK92K
Querschnitte A-A
⇒ siehe Seiten 16 und 17
Alle Maße in mm
Einbau mit gerin-
gen Abständen
Der Einbau mit Füllung F1
direkt unter Decken erfordert
zwei-, bzw. dreiseitige Füllun-
gen F2, Riegel, Aussteifun-
gen und Befestigungen!
⇒ siehe dazu Seite 20
⇒ siehe auch Seiten 17 und 18
Oben: Riegel mit H - Wechsel
Unten: Riegel mit seitlicher Befestigung
