Zemo SU-E 12 Originalbetriebsanleitung Seite 32

3.6.5 Bildschirmanzeigen
Der Bildschirm besitzt sieben Bildschirmanzeigen:
5
6
5
7
Reichweite

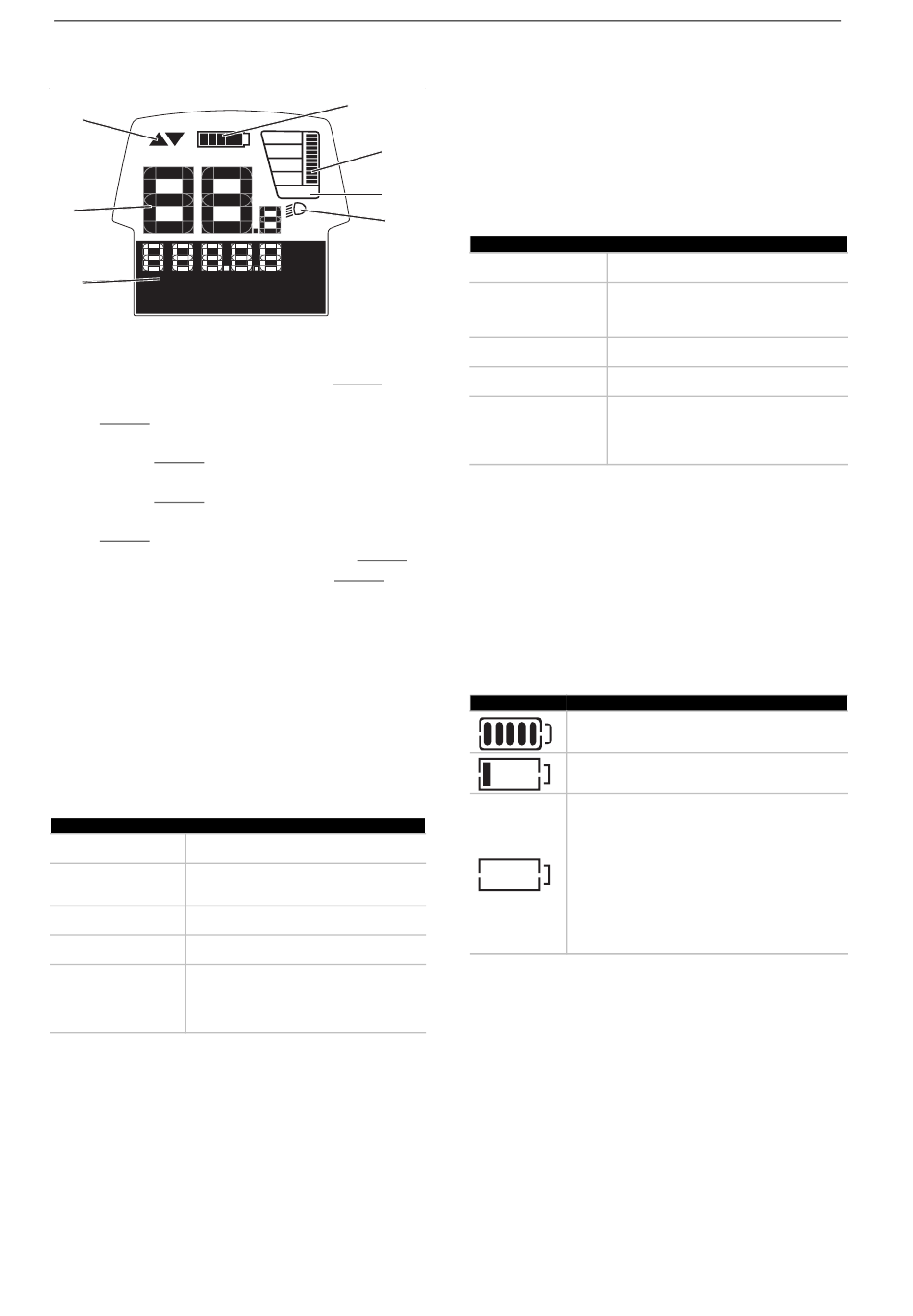

Abbildung 27:Übersicht Bildschirmanzeigen
1 Anzeige Fahrlicht, siehe Kapitel 3.6.5.1.
2 Anzeige Unterstützungsgrad, siehe Kapitel
3.6.5.2.
3 Anzeige Abgerufene Motorleistung, siehe
Kapitel 3.6.5.4.
4 Ladezustandsanzeige (Bildschirm), siehe
Kapitel 3.6.5.3.
5 Anzeige Schaltempfehlung, siehe Kapitel
3.6.5.5.
6 Anzeige Tachometer, siehe Kapitel 3.6.5.6.
7 Funktionsanzeige, siehe Kapitel 3.6.5.7.
3.6.5.1 Anzeige Fahrlicht
Bei aktiviertem Fahrlicht leuchtet die
Anzeige Fahrlicht.
3.6.5.2 Anzeige Unterstützungsgrad
Je höher der Unterstützungsgrad ausgewählt
wird, desto stärker unterstützt das Elektrische
Antriebssystem den Fahrer beim Treten. Es
stehen diese Unterstützungsgrade zur Verfügung.
Unterstützungsgrad Verwendung
Maximale Unterstützung bis in hohe
TU RB O
Trittfrequenzen, für sportives Fahren.
Kraftvolle Unterstützung, für sportives
S P O R T Fahren auf bergigen Strecken und im
Stadtverkehr.
Gleichmäßige Unterstützung, für Touren
TO U R
mit großer Reichweite
Geringe Unterstützungbei für maximale
ECO
Reichweite bei maximaler Effizienz.
Bei eingeschaltetem Antriebssystem ist
die Motorunterstützung ausgeschaltet.
O FF Das Pedelec kann wie ein normales
Fahrrad allein durch Treten fortbewegt
werden. Die Schiebehilfe ist deaktiviert.
Tabelle 19:Übersicht Unterstützungsgrade, Standard
MY20Z01-11_1.0_11.03.2020
4
TURBO
SPORT
3
TOUR
ECO
OFF
2
1
MPH
KM/H
AMM
PMWH
MIN
MPH
KM/H
Für Antriebe der Performance Line CX steht der
Unterstützungsgrad eM T B M O D E zur
Verfügung. Im eM TB M O D E wird der
Unterstützungsfaktor und das Drehmoment
dynamisch in Abhängigkeit von der Trittkraft auf
die Pedale angepasst. Ist das Pedelec mit dem
eM T B M O D E konfiguriert, erscheint kurz
eM T B M O D E, wenn der Unterstützungsgrad
SPORT gewählt wird.
Unterstützungsgrad Verwendung
maximale Unterstützung bis in hohe
TU RB O
Trittfrequenzen, für sportives Fahren
optimale Unterstützung in jedem
Terrain, sportliches Anfahren,
eMTB
verbesserte Dynamik, maximale
Performance.
Gleichmäßige Unterstützung, für Touren
TO U R
mit großer Reichweite
Geringe Unterstützungbei für maximale
ECO
Reichweite bei maximaler Effizienz.
Bei eingeschaltetem Antriebssystem ist
die Motorunterstützung ausgeschaltet.
O FF Das Pedelec kann wie ein normales
Fahrrad allein durch Treten fortbewegt
werden. Die Schiebehilfe ist deaktiviert.
Tabelle 20:Übersicht Unterstützungsgrade, eMTB Mode
3.6.5.3 Ladezustandsanzeige (Bildschirm)
Die Ladezustandsanzeige zeigt den Ladezustand
der Pedelec an, nicht den der internen des
Bildschirm-Akkus. Wird der Bildschirm aus der
Halterung entno mmen, bleibt der zuletzt
angezeigte Ladezustand gespeichert. In der
Anzeige entspricht jeder Balken im Akku-Symbol
etwa 20% Kapazität.
Symbol Bedeutung
Der Akku ist vollständig geladen.
Der Akku muss nachgeladen werden.
Die LEDs der Ladezustandsanzeige an der
erlöschen. Die Kapazität für die Unterstützung
des Antriebs ist verbraucht und die
Unterstützung wird sanft abgeschaltet. Die
verbliebene Kapazität wird für die Beleuchtung
und den Bildschirm zur Verfügung gestellt. Die
Anzeige blinkt. Die Kapazität der Pedelec-
Akkus reicht noch für etwa 2 Stunden
Beleuchtung. Weitere Verbraucher (z. B.
Automatikgetriebe, Laden von externen
Geräten am USB-Anschluss) sind hierbei
unberücksichtigt.
Tabelle 21:Übersicht Ladezustandsanzeige
Wird ein Pedelec mit zwei Akkus betrieben, zeigt
die Ladezustandsanzeige den Füllstand beider
Akkus an.
