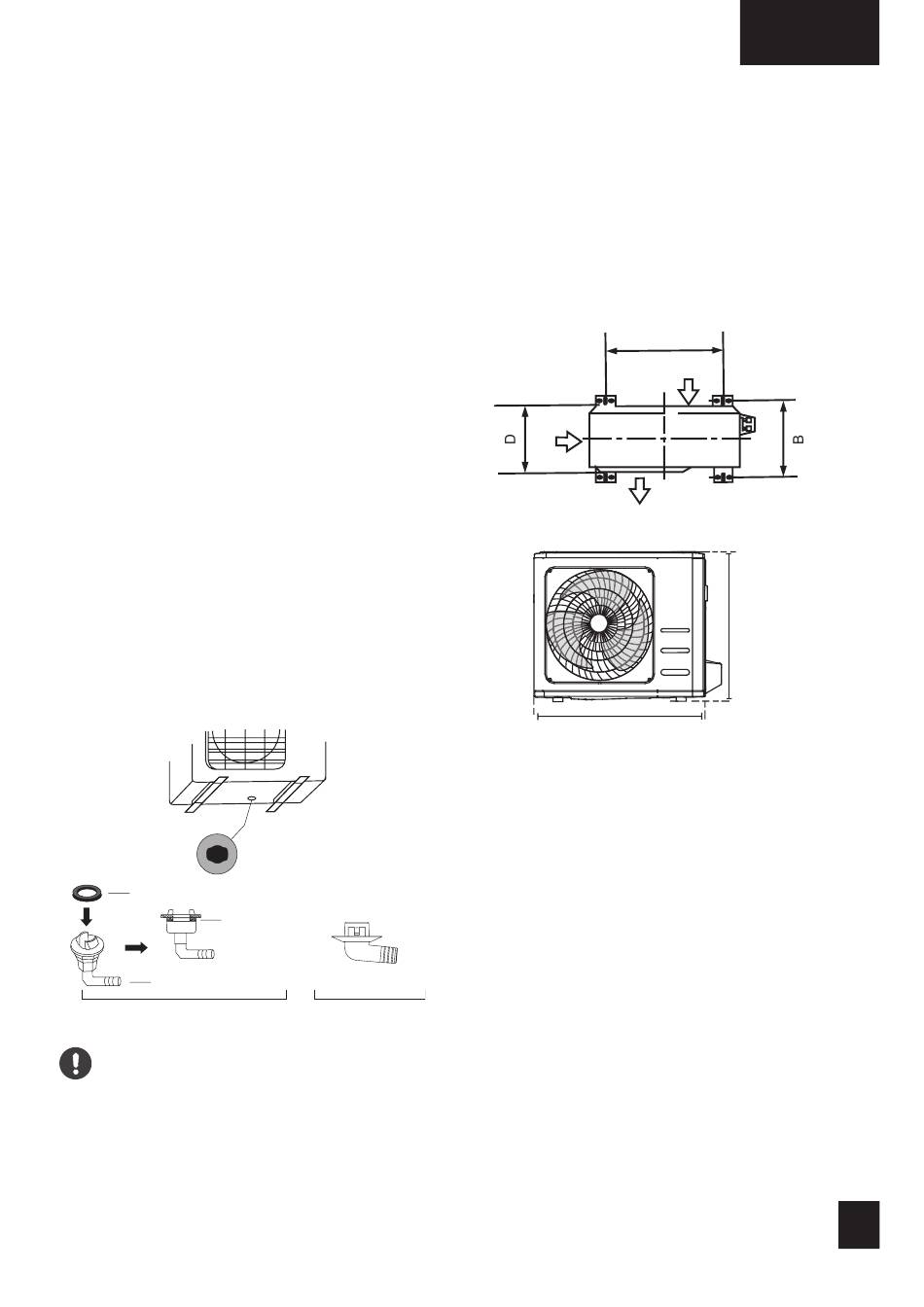

Krok 2: Zainstaluj złącze spustowe (tylko
urządzenie z pompą cieplną)
Zanim przykręcisz jednostkę zewnętrzną, musisz
zamontować złącze odpływowe w dolnej części
urządzenia. Pamiętaj, że występują dwa różne
rodzaje złącz odpływowych w zależności od
rodzaju urządzenia zewnętrznego.
Jeśli złącze odpływowe jest wyposażone w
gumową uszczelkę (patrz Rys. A), wykonaj
następujące czynności:
1. Zamocuj gumową uszczelkę na końcu złącza
spustowego, które połączy się z jednostką
zewnętrzną.
2. Włóż złącze spustowe do otworu w podstawce
urządzenia.
3. Obróć złącze spustowe o 90 °, aż zatrzaśnie
się na swoim miejscu w kierunku przedniej
części urządzenia.
4. Podłącz przedłużacz węża spustowego
(nie dołączony) do złącza spustowego, aby
przekierować wodę z urządzenia podczas
trybu ogrzewania.
Jeśli złącze odpływowe nie jest wyposażone
w gumową uszczelkę (patrz Rys. B), wykonaj
następujące czynności:
1. Włóż złącze spustowe do otworu w podstawce
urządzenia. Złącze spustowe kliknie we
właściwym miejscu.
2. Podłącz przedłużacz węża spustowego
(nie dołączony) do złącza spustowego, aby
przekierować wodę z urządzenia podczas
trybu ogrzewania.
Plomba
Plomba
Złącze odpływowe
(A)
W ZIMNYM KLIMACIE
W przypadku zimnego klimatu należy się upewnić,
że wąż spustowy jest tak pionowy, jak to tylko
możliwe, aby zapewnić szybki odpływ wody. Jeśli
woda odpływa za wolno, może zamarznąć w wężu
i zalać urządzenie.
Otwór na płytę podstawy
jednostki zewnętrznej
(B)
Krok 3: Zamocuj jednostkę zewnętrzną
Jednostka zewnętrzna może być przymocowana
do ziemi lub do uchwytu naściennego za pomocą
śruby (M10). Przygotuj bazę instalacyjną
urządzenia zgodnie z wymiarami poniżej.
WYMIARY MONTAŻOWE URZĄDZENIA
Poniżej znajduje się lista różnych rozmiarów
jednostek zewnętrznych i odległości pomiędzy
ich stopkami montażowymi. Przygotuj bazę
instalacyjną urządzenia zgodnie z wymiarami
poniżej.
Wlot powietrza
Wlot
powietrza
W
Instrukcja obsługi /
Instrukcja instalacji
A
Wylot powietrza
H
30
