Krok 8: Zamontuj jednostkę wewnętrzną
Jeśli zainstalowałeś nowe rury przyłączeniowe
do jednostki zewnętrznej, wykonaj poniższe
czynności:
1. Jeśli przełożyłeś już rury czynnika
chłodniczego przez otwór w ścianie, przejdź
do Kroku 4.
2. W przeciwnym razie, dokładnie sprawdź,
czy końce rur czynnika chłodniczego są
uszczelnione, aby uniknąć przedostawania się
brudu lub ciał obcych do rur.
3. Powoli przepuść owiniętą wiązkę rur czynnika
chłodniczego, węża spustowego i kabla
sygnałowego przez otwór w ścianie.
4. Zawieś górną część jednostki wewnętrznej na
górnym haku płyty montażowej.
5. Sprawdź, czy urządzenie jest mocno
zaczepione na mocowaniu, wywierając
niewielki nacisk na lewą i prawą stronę
urządzenia. Urządzenie nie powinno się bujać
czy przesuwać.
6. Wywierając równomierny nacisk, wciśnij
dolną połowę urządzenia. Naciskaj dalej, aż
urządzenie zatrzaśnie się na hakach wzdłuż
dolnej części płyty montażowej.
7. Ponownie sprawdź, czy urządzenie jest
mocno przymocowane, wywierając niewielki
nacisk na lewą i prawą stronę urządzenia.
Jeśli rury czynnika chłodniczego są już
wbudowane w ścianę, wykonaj następujące
czynności:
1. Zawieś górną część jednostki wewnętrznej na
górnym haku płyty montażowej.

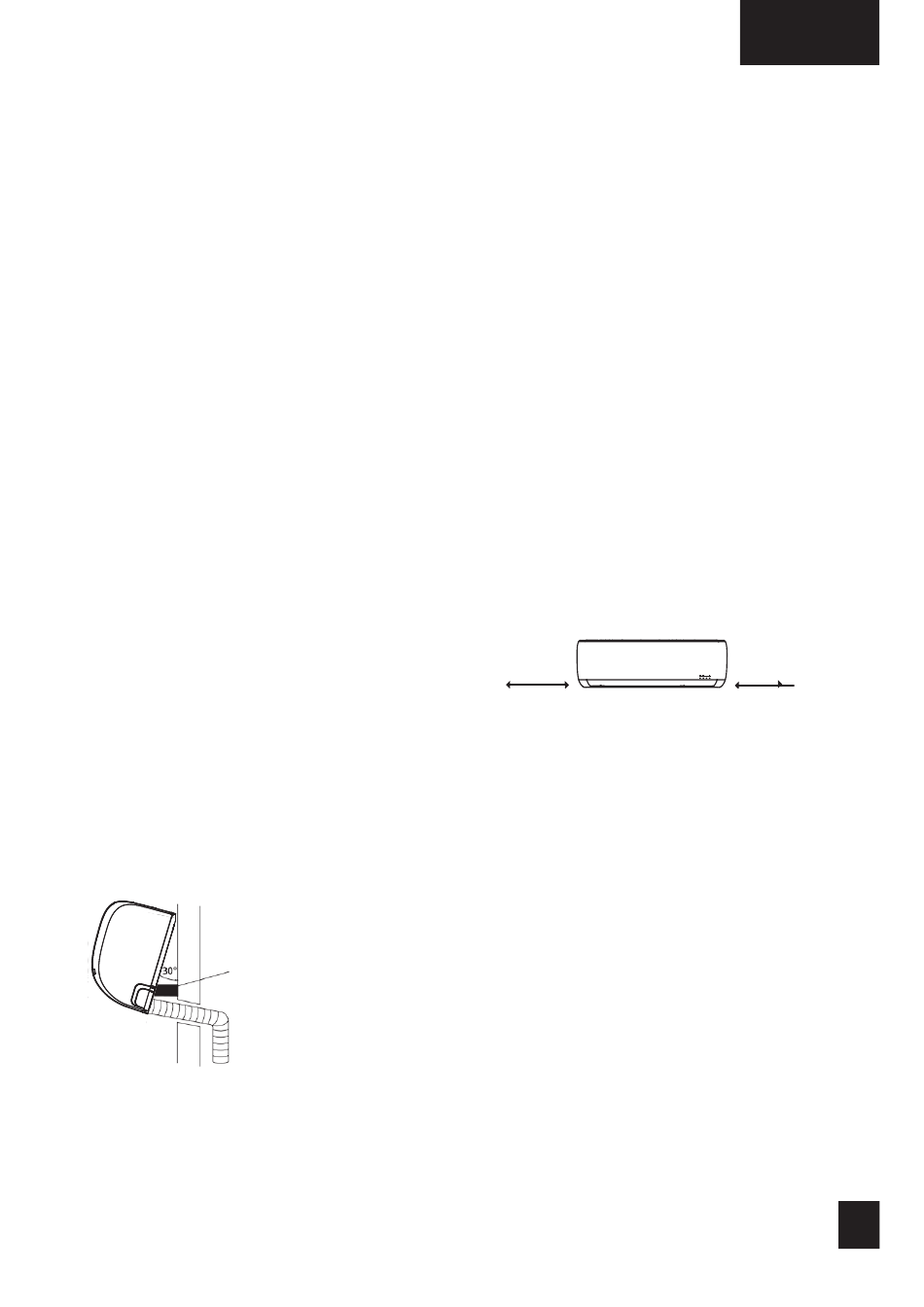

2. Użyj wspornika albo klina do podparcia
urządzenia, co da Ci wystarczająco miejsca,
aby podłączyć rury czynnika chłodniczego,
kabel sygnałowy i węża spustowego.
Klin
3. Podłącz węża spustowego i rury czynnika
chłodniczego (instrukcje znajdziesz w sekcji
Podłączenie Rur Czynnika Chłodniczego).
4. Pozostaw punkt połączenia rur odsłonięty,
aby przeprowadzić test szczelności (sprawdź
rozdział dotyczący Kontroli Elektryczna i
Kontrola Szczelności w tej instrukcji).
5. Po teście szczelności owiń punkt połączenia
taśmą izolacyjną.
6. Usuń wspornik lub klin, który podpiera
urządzenie.
7. Wywierając równomierny nacisk, wciśnij
dolną połowę urządzenia. Naciskaj dalej, aż
urządzenie zatrzaśnie się na hakach wzdłuż
dolnej części płyty montażowej.
URZĄDZENIE JEST REGULOWANE
Pamiętaj, że haki na płycie montażowej są
mniejsze niż otwory z tyłu urządzenia. Jeśli okaże
się, że nie masz wystarczająco dużo miejsca,
aby połączyć wbudowane rury do jednostki
wewnętrznej, urządzenie można wyregulować w
lewo lub prawo o ok. 30-50mm (1.25-1.95cala), w
zależności od modelu.
30-50mm (1,2-
1,95cala)
Przesuń w lewo lub prawo
