Krok 3: Wywierć w ścianie otwór na rury
przyłączeniowe
1. Ustal położenie otworu w ścianie w oparciu
o położenie płyty montażowej Zapoznaj się z
Wymiarami Płyty Montażowej
2. Używając wiertła rdzeniowego 65mm (2,5cala)
lub 90mm(3,54cala) (w zależności od modelu),
wywierć otwór w ścianie. Upewnij się, że
otwór został wywiercony pod niewielkim kątem
do dołu, tak aby zewnętrzny koniec otworu był
mniejszy niż koniec wewnętrzny o około 7mm
(0,2-0,275cala). Zapewni to właściwy odpływ
wody.
3. Umieść mankiet ochronny w otworze. Chroni
to krawędzie otworu i pomoże je zamknąć po
zakończeniu procesu instalacji.
UWAGA
Podczas wiercenia otworu w ścianie należy unikać
przewodów, instalacji hydraulicznej i innych
wrażliwych elementów.
Ściana
Wewnętrzne

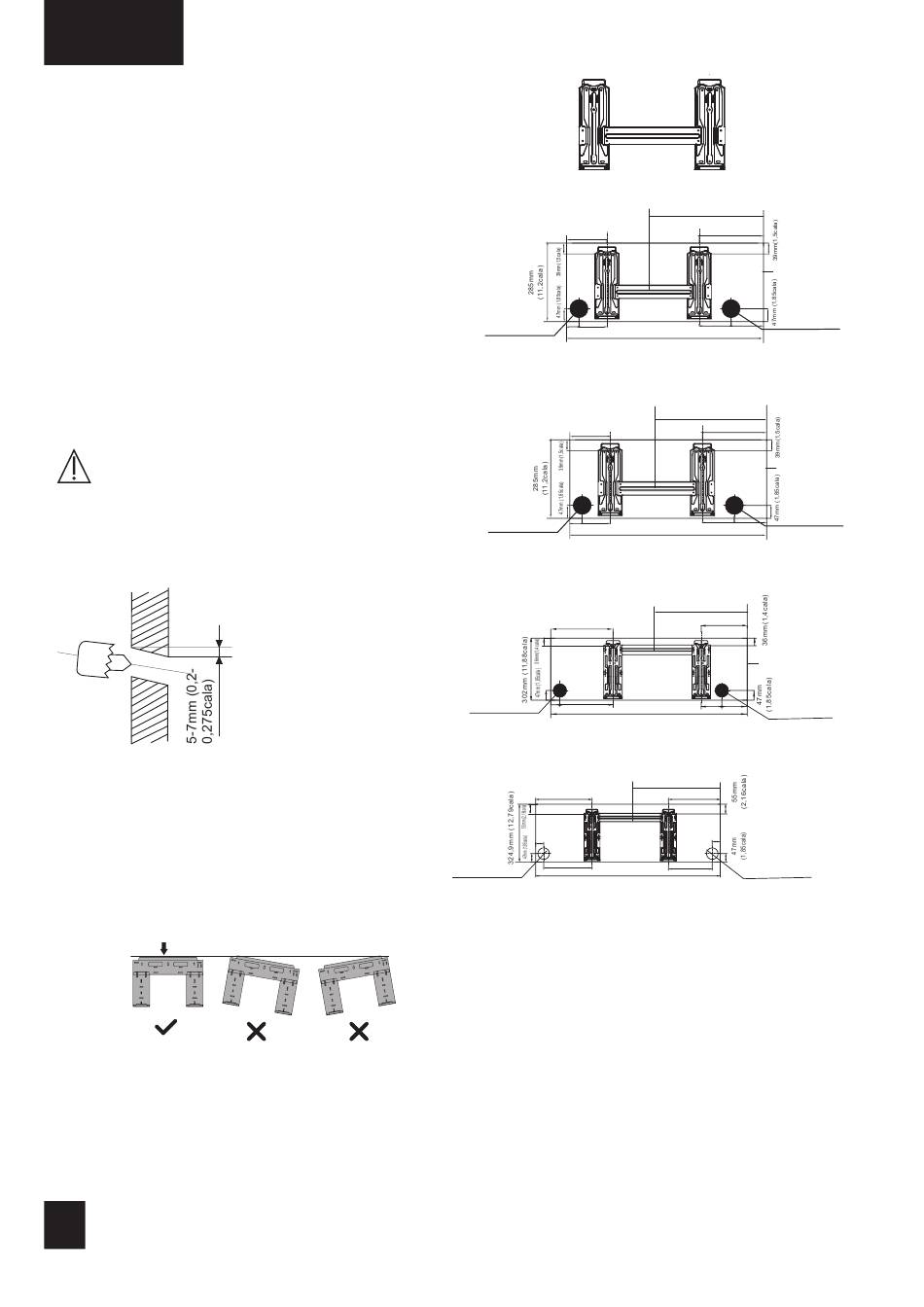

WYMIARY PŁYTY MONTAŻOWEJ
Różne modele mają różne płyty montażowe.
Z uwagi na różne wymagania klienta kształt płyty
montażowej może się nieco różnić. Jednakże
wymiary instalacyjne są takie same dla takiego
samego rozmiaru jednostki wewnętrznej.
Spójrz na przykład na Typ A i Typ B:
Prawidłowa orientacja Płyty Montażowej
23
Zewnętrzne
Typ B
148mm (5,8cala)
Lewy otwór w
tylnej ścianie
65mm (2,5cala)
45mm (1,7cal a ) 103mm(4,1cal a )
Model A
230mm(9,1cala)
Lewy otwór w
tylnej ścianie
65mm (2,5cala)
45mm (1,7cal a ) 185mm (7,3cal a )
805mm (31,7cala)
Model B
285mm (11,2cala)
Lewy otwór w
tylnej ścianie
65mm (2,5cala)
45mm (1,7cal a ) 240mm(9,5cala)
958,3mm (37,7cala)
Model C
264mm
(10,4cala)
Lewy otwór w
tylnej ścianie
65mm (2,5cala)
219mm (8,6cala)
1037,6mm (40,85cala)
Model D
UWAGA: Kiedy średnica rury przyłączeniowej
po stronie gazu ma średnicę ø15,88mm(5/8cala)
lub większą, otwór w ścianie powinien mieć
90mm(3,54cala).
402mm (15,8cala)
237mm (9,3cala)
Obrys jednostki wewnętrznej
Prawy otwór w
tylnej ścianie
65mm (2,5cala)
130mm(5,1cala) 107mm (4,2cala)
715mm (28cala)
411mm (16,2cala)
246mm (9,7cala)
Obrys jednostki wewnętrznej
Prawy otwór w
tylnej ścianie
65mm (2,5cala)
139mm (5,5cala) 107mm (4,2cala)
458mm (18cala)
243mm (9,57cala)
Obrys jednostki wewnętrznej
Prawy otwór w
tylnej ścianie
65mm (2,5cala)
143mm(5,6cala) 100mm(3,9cala)
559mm (22cala)
344mm (13,5cala)
45mm
(1,77cala)
Prawy otwór
w tylnej
ścianie 65mm
(2,5cala)
299mm (11,8cala)
