Krok 4: Przygotuj rury czynnika chłodniczego
Rury czynnika chłodniczego znajdują się wewnątrz
tulei izolacyjnej przymocowanej do tylnej części
urządzenia. Należy przygotować rury przed
przełożeniem ich przez otwór w ścianie.
1. W oparciu o położenie otworu w ścianie
względem płyty mocującej, wybierz stronę z
której rury wyjdą z urządzenia.
2. Jeżeli otwór w ścianie jest za urządzeniem,
pozostaw panel wybijania na miejscu.
Jeśli otwór w ścianie jest z boku jednostki
wewnętrznej, usuń plastikowy panel wybijania
z tej strony jednostki. Dzięki temu powstanie
szczelina przez którą rury mogą wyjść
z urządzenia. Użyj ostro zakończonych
szczypiec jeśli nie można usunąć plastikowego
panelu ręcznie.

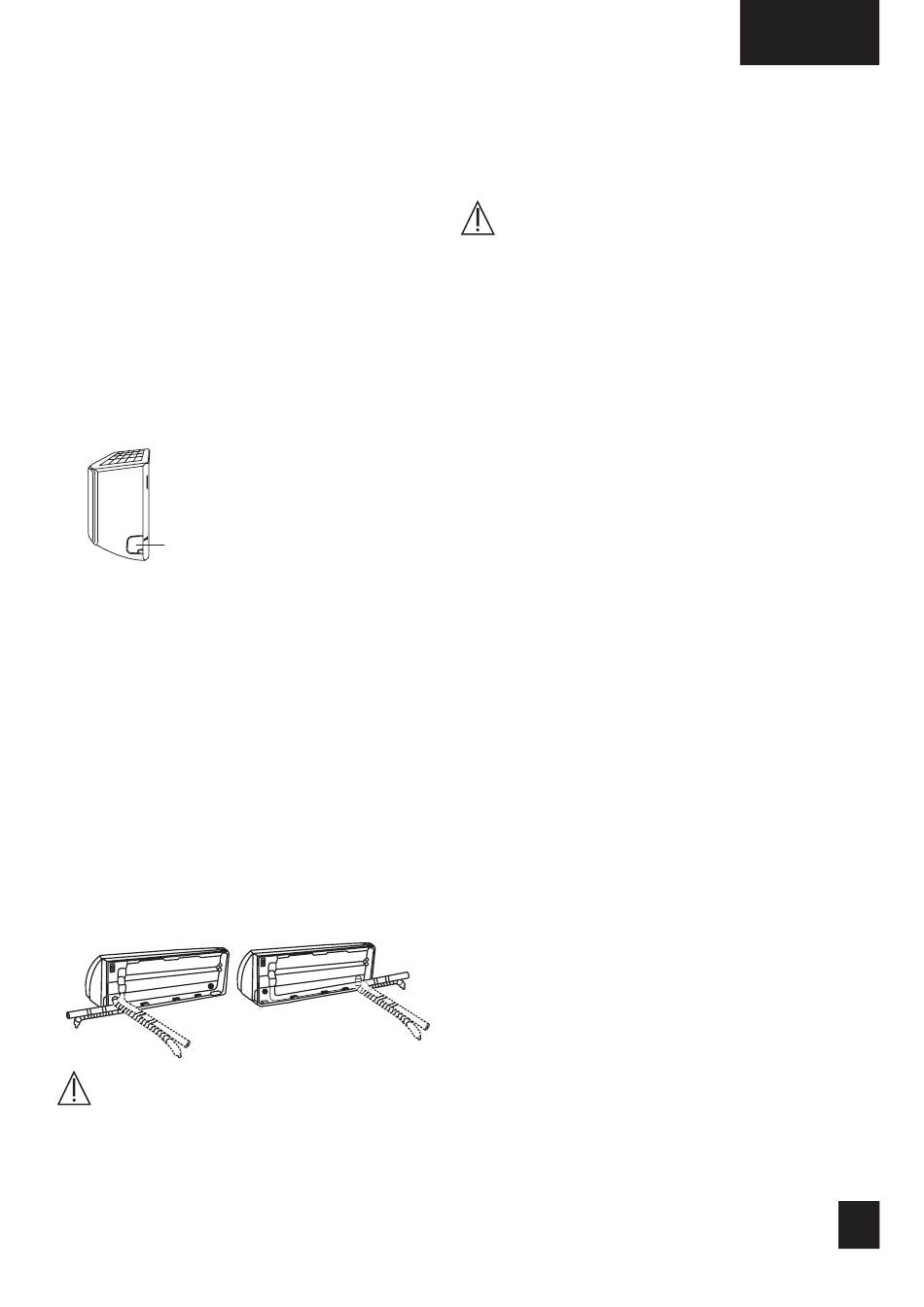

Panel wybijania (knock-out)
3. Jeśli istniejące rury przyłączeniowe są już
wbudowane w ścianę, przejdź bezpośrednio
do kroku Podłącz Wąż Spustowy. Jeśli nie
ma żadnych wbudowanych rur, podłącz rury
czynnika chłodniczego jednostki wewnętrznej
z rurami przyłączeniowymi, które połączą
jednostkę wewnętrzną i zewnętrzną. Zapoznaj
się z sekcją Podłączenie Rur Czynnika
Chłodniczego tej instrukcji, aby znaleźć
dokładniejsze informacje.
UWAGA DOTYCZĄCA KĄTA NACHYLENIA
RUR
Rury czynnika chłodniczego mogą wyjść z
jednostki wewnętrznej pod czterema różnymi
kątami: po lewej, po prawej, po lewej stronie z
tyłu, po prawej stronie z tyłu.
UWAGA
Zachowaj szczególną ostrożność, aby nie wgnieść
ani nie uszkodzić rur, odginając je od urządzenia.
Wgniecenia w rurach wpłyną na wydajność urządzenia.
● Dokręć nakrętki do określonych momentów
obrotowych. W przypadku nadmiernego
dokręcenia nakrętki mogą się złamać, co może
spowodować wyciek czynnika chłodniczego.
UWAGA
● Utrzymaj długość rur na minimalnym
poziomie, aby zminimalizować dodatkowy
ładunek czynnika chłodniczego związany z
przedłużeniem rur. (Maksymalna dopuszczalna
długość rur: 15 m (dla **09/12*******) i 30 m (dla
**18/24*******))
● Łącząc rury, upewnij się, że otaczające
przedmioty nie przeszkadzają lub nie stykają
się z nimi, aby uniknąć wycieku czynnika
chłodniczego związanego z fizycznymi
uszkodzeniami.
● Upewnij się, że przestrzenie, gdzie
zainstalowane są rury czynnika chłodniczego są
zgodne z krajowymi regulacjami gazowymi.
● Upewnij się, że prace takie, jak dodatkowe
ładowanie czynnika chłodniczego i spawanie rur
wykonujesz w warunkach dobrej wentylacji.
● Upewnij się, że spawanie i pracę z rurami
w celu stworzenia połączeń mechanicznych
wykonujesz w warunkach, gdzie czynnik
chłodniczy nie jest w obiegu.
● Ponownie łącząc rury, upewnij się, że na nowo
przeprowadzasz łączenie kielichowe, aby
zapobiec wyciekowi czynnika chłodniczego.
● Pracując na rurach czynnika chłodniczego i
elastycznych złączach czynnikach chłodniczego,
zwróć uwagę, czy nie są fizycznie uszkodzone
przez otaczające przedmioty.
Krok 5: Podłącz wąż spustowy
Domyślnie wąż spustowy jest przymocowany do
lewej strony urządzenia (gdy jesteś zwrócony do
tyłu urządzenia). Może być jednak przymocowany
także do prawej strony. Aby zapewnić prawidłowy
odpływ, zamocuj wąż spustowy z tej samej strony,
z której rury czynnika chłodniczego wychodzą
z urządzenia. Podłącz przedłużenie węża
odpływowego (zakupione osobno) do końcówki
węża spustowego.
● Mocno owiń punkt połączenia taśmą Teflon, aby
zapewnić dobre uszczelnienie i aby zapobiec
wyciekom.
● Owiń część węża spustowego, która zostanie
wewnątrz, piankową izolacją rurową, aby
zapobiec kondensacji.
