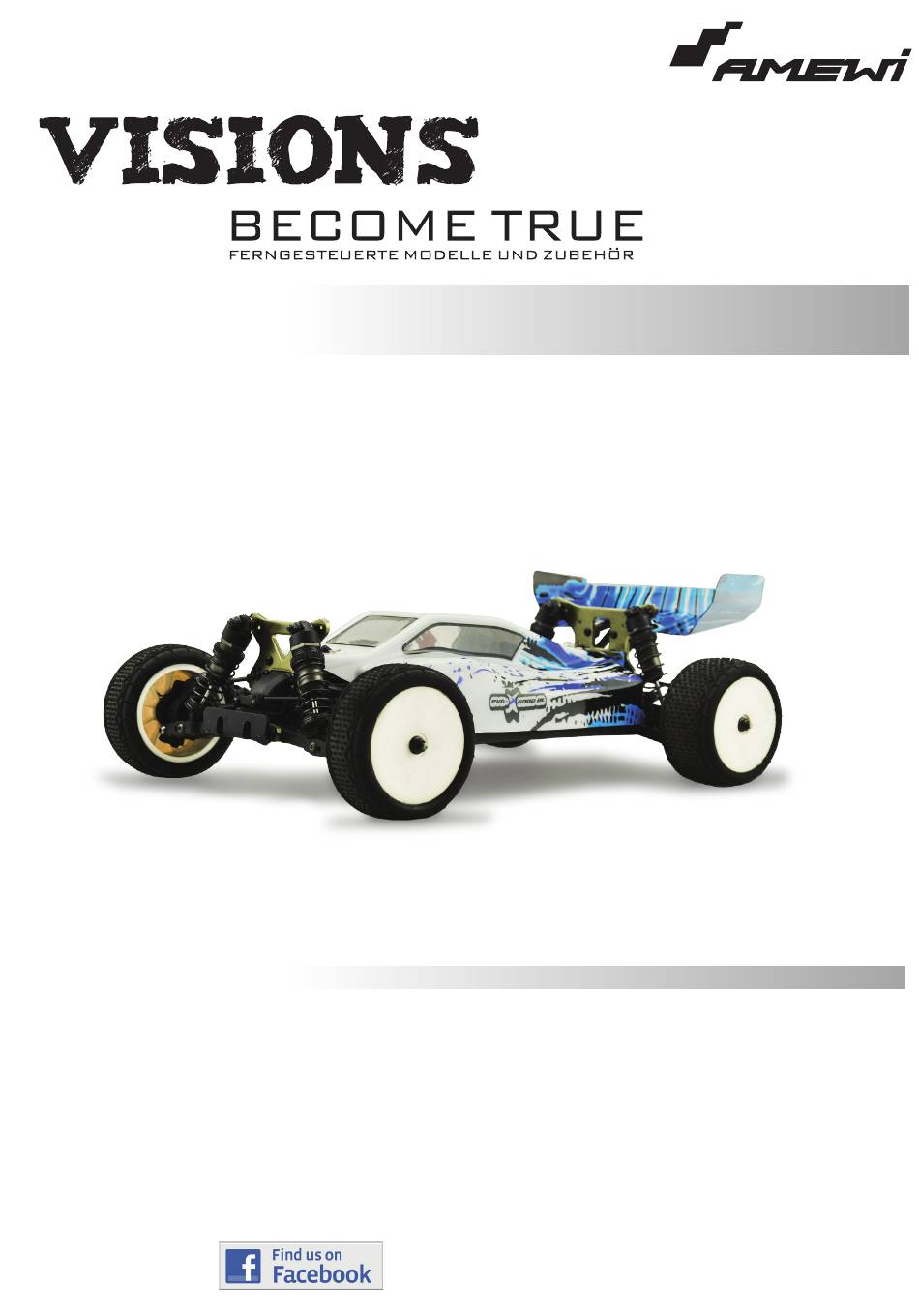

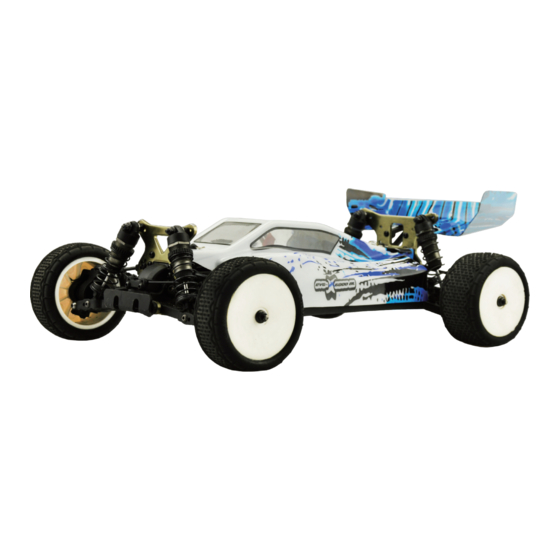

- Seite 1 EVO-X 6000 BL Bedienungsanleitung Art. 22254Pro brushless AMEWI Trade e.K. Nikolaus-Otto-Str. 6 33178 Borchen Germany www.amewi.com service@amewi.com httpp://www.facebook.com/amewicom...
- Seite 2 Herzlich willkommen AMEWI TRADE e.K. ist ein junges, international tätiges Import- und Großhandelsunternehmen im Bereich RC Modellbau und Spielwaren, mit Sitz in Borchen bei Paderborn. Unsere Produktpalette umfasst mittlerweile ca. 1.000 Hauptartikel und ca. 5.000 Zubehör- und Ersatzteile. Dazu gehören vor allem ferngesteuerte Fahrzeuge, Quadrocopter, Flugzeuge, Hubschrauber, Boote , Kettenfahrzeuge sowie Kreativartikel der Marken Malinos und Puzzle Pilot.
- Seite 3 Genehmigung von AMEWI Trade e.K. Diese Anleitung entspricht dem Technischen Stand des Produktes bei Drucklegung. Produktupdates sowie sonstige Änderungen in Ausstattung und Technik vorbehalten. Aus der Bedienungsanleitung können keinerlei Ansprüche abgeleitet werden. AMEWI Trade e.K. haftet nicht für Druckfehler, Änderungen vorbehalten !
-
Seite 4: Sicherheits- Und Gefahrenhinweise
Sie sich an den Hersteller. Entsorgungshinweise Die Firma AMEWI ist unter der WEEE Reg. Nr. DE93834722 bei der Situng EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriten. -
Seite 5: Gewährleistung
Von der Gewährleistung sind ausgenommen: Schäden durch unsachgemäßen Gebrauch, normaler Verschleiß, sowie Mangel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beein ussen. Bei Eingri en durch nicht von uns autorisierte AMEWI Fachhändler sowie Verwendung anderer als Original AMEWI Ersatzteile erlischt die Gewährleistung. -
Seite 6: Sicherheitshinweise
Beschädigte oder nass gewordene Geräte nicht mehr verwenden, selbst wenn sie wieder trocken sind. In solchen Fällen sollten Sie Ihren Fachhändler zu Rate ziehen bzw. über ihn die Geräte durch unseren AMEWI Service überprüfen lassen. Es dürfen nur die von uns empfohlenen Komponenten und Zubehörteile eingesetzt werden. -
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis / Index 1. Technische Daten ....................8 2. Produkt und Zubehör.................... 8 3. Akkus und Batterien....................9 4. Die Fernsteuerung..................10-11 5. Explosionszeichnungen................12-16 6. Ersatzteile......................17-19... -
Seite 8: Technische Daten
Technische Daten LxBxH: 375x246x151 6000KV brushless / 60A ESC Motor / ESC 246mm Radstand: Akku: 7.4V 4000mAh LiPo 2.4GHz Fernsteuerung: Ladegerät: Ladezeit ca. 4-5 Stunden Übersetzungsverhältnis: 1:7.85 -> Info: Hauptzahnrad Modul 0.8 <- Produkt und Zubehör Fernsteuerung Werkzeug Ladegerät Akku wird benötigt: 4 x AAA Batterien für die Fernsteuerung... -
Seite 9: Akkus Und Batterien
Akkus und Batterien Akku Ladegerät Akku-Balancer-Stecker in 2S Buchse des Netzkabel in 220V Steckdose einstecken Ladegerätes einstecken Laden der Akkus:... -
Seite 10: Die Fernsteuerung
Die Fernsteuerung Beim Einlegen in der Batterien auf korrekte Polung achten! Die HTX – LCD Anlage ist eine handliche und sehr kompakte so genannte Pistolenfernsteuerung die durch ihre geringen Maße gut in der Hand liegt. Für den Betrieb sind 4x Batterien (AAA) notwendig. Die Fernsteuerung EMPFÄNGER Bindeknopf... -
Seite 11: Modellauswahl
Die Fernsteuerung drücken Sie drücken Sie drücken Sie LCD Display Programmschema Modellauswahl: UMKEHR / Wegbegrenzung / Bremse / Exponential /... -
Seite 12: Vorderes Und Hinteres Di Erential
Vorderes und Hinteres Di erential 10x15x4mm BB103 M2.5x12 MA307 SW201 1.5X8.8 PN101 MA329 2.5X7X0.3 5X12X0.3 SH101 SH103 MA309 1.5X8.8 PN101 AC001 MA329 OR102 VB1010 MA328 10x15x4mm VB1111 BB103 OR102 Hauptzahnrad / Di erential VB1059 8x14x4mm BB105 ET1096 OR102 SH103 M2.5x12 5X12X0.3 SW201 MA309... - Seite 13 Stoßdämpfer / Front VB1023 VB1113 VB1064 PM2X4 VB1024 EC101 OR109 78mm VB1024 OR101 VB1051 VB1023 VB1049 VB1024 14.5mm VB1108 PM3X6 VB1106 IM3X3 VB1021 VB1004 VB1103 27mm SW304 VB1045 PM3X12 VB1062 VB1043 SW303 41mm PM3X10 NT102 IM3X12 VB1111 SW201 VB1024 MA308 BB106 (5X11X4MM) SW311...
-
Seite 14: Hintere Stoßdämpfer / Heck
Hintere Stoßdämpfer / Heck VB1114 VB1023 VB1065 VB1024 EC101 OR109 92.5m VB1024 OR101 VB1023 VB1052 VB1050 VB1024 16.5mm VB1107 VB1103 SW304 SW306 36.5mm VB1024 PM3X12 VB1109 VB1115 PM3X6 IM3X3 VB1026 VB1044 VB1021 PN110 Φ3X46 SW303 PM3X10 VB1045 SW201 KM2.5X8 VB1111 MA308 BB106 (5X11X4MM) - Seite 15 Motoreinbau / Lenkung / Chassis Haupt Motorritzel Abstand wird durch drehen/schieben des Stellen SIe die Feder des Servosavers mit der Rändelmutter Ringes eingestellt so ein, das die beiden Arme bei Stößen auf die Lenkung auseinanderscheren Sicherungsschaube VB1112 VB1013 Motor MA316 VB1047 VB1066 VB1055...
- Seite 16 Chassis Haupt MA320 MA320 VB1115 SW303 SW303 SW306 VB1066 VB1102 VB1101 NT104 NT104 SW304 SW208 SW203 SW208 SW208 SW208 SW203 SW304 SW203...
-
Seite 17: Ersatzteile
Ersatzteile (AMEWI NR „009-“ + Ersatzteilenr) VB1040 VB1041 VB1042 VB1043 VB1044 VB1045 MA307 MA308 MA309 VB1046 VB1047 MA373 M3X3 1.5X8.8 Φ3.175 5X12X0.3 2.5X7X0.3 MA329 VB1049 VB1050 VB1051 VB1052 VB1053 Front Rear Front Rear VB1054 VB1055 VB1056 VB1057 VB1058 VB1059 M3X10 M2.5x8... - Seite 18 Ersatzteile (AMEWI NR „009-“ + Ersatzteilenr) MBL005 AMEWI NR: EBL003 ET1057 ET1076 28916 3650 Charger 6000KV x1 VB1101 VB1102 VB1103 VB1104 VB1105 VB1118 Front Front Rear Front Rear VB1119 VB1108 VB1109 VB1111 VB1112 VB1113 x１ Front Rear Rear Front VB1117...
- Seite 19 Ersatzteile (AMEWI NR „009-“ + Ersatzteilenr) BB101 BB106 BB103 BB105 SH100 SW201 SW207 ID 2.5x7x0.2mm ID 5x7x0.2mm KM2.5x8 5x8x2.5 5x11x4 ID 5x12x0.3mm 8x14x4 KM2.5x12 10x15x4 SW101 SW106 SW102 EC101 SW302 SW306 SW303 SW304 SW316 2.5mm IM3x3 IM3x4 IM3x12 PM3x8 PM3x10...
- Seite 20 7. Tipps Reinigen Sie Ihr Fahrzeug nach Fahrtagen von Staub und Schmutz (Pinsel, Druckluft, Lappen). Reinigungssprays können für stark verschmutzte Teile genutzt werden, mechanisch bewegliche Teile gegebenenfalls angreifen - vorsichig an einem Probestück testen). Danach unbedingt neu schmieren/ölen. Die Karosserie nur mit Spülmitel abwaschen -auf keinen Fall Reiniger verwenden, da diese die Karosserie angreifen können.
- Seite 21 7. Tips Clean your car atfer driving days from dust and dirt (brush, air pressure, towel). Cleaning sprays can be used for strong polluted parts, but be careful not to harm the plasic, if you are not sure please make a careful test before. Ater cleaning, please grease / oil all bearings, gliding parts etc.
- Seite 22 8. Fehlerdiagnose / Problems and Solutions Das Auto Fährt nicht, bewegt sich nicht, was tun? Hier die grundlegensten Fehlerquellen: Fehler / Problem Lösung / Solution Auto fährt nicht rückwärts / Gastrimmung so stellen, dass das Auto kurz vor dem Car does not drive backward Anfahren nach vorne ist / set throttle trim, so that the car almost drives forward Auto bremst nicht / Car does not brake...
- Seite 24 AMEWI Trade e.K. Nikolaus-Otto-Str. 6 33178 Borchen Germany www.amewi.com info@amewi.com Besuchen Sie uns auch auf Facebook...
