Elektrische Sensoren
Überwachung der Transportposition
Die Transportposition der Zugangsplattform wird von drei Sensoren überwacht: Dem
Schwenkwinkelsensor (Abbildung 25, (1)), der aktiviert wird, wenn sich der Drehkranz in
der Mittelstellung befindet; dem Sensor des oberen Auslegers (Abbildung 26, (1)), der
die Position des Teleskopauslegers und den Auslegerwinkel überwacht, und mit dem
Sensor des oberen Auslegers ist ein kapazitiver Sensor (2) verbunden, der den Zustand
des Messdrahts des Sensors des oberen Auslegers überwacht. Darüber hinaus
befindet sich ein Nivelliersensor im Anschlusskasten (siehe Kapitel 9.10.3), dessen
Nivellierwinkel mit dem Winkel des Sensors des oberen Auslegers verglichen wird, um
sicherzustellen, dass sich der Ausleger in der Transportposition befindet.

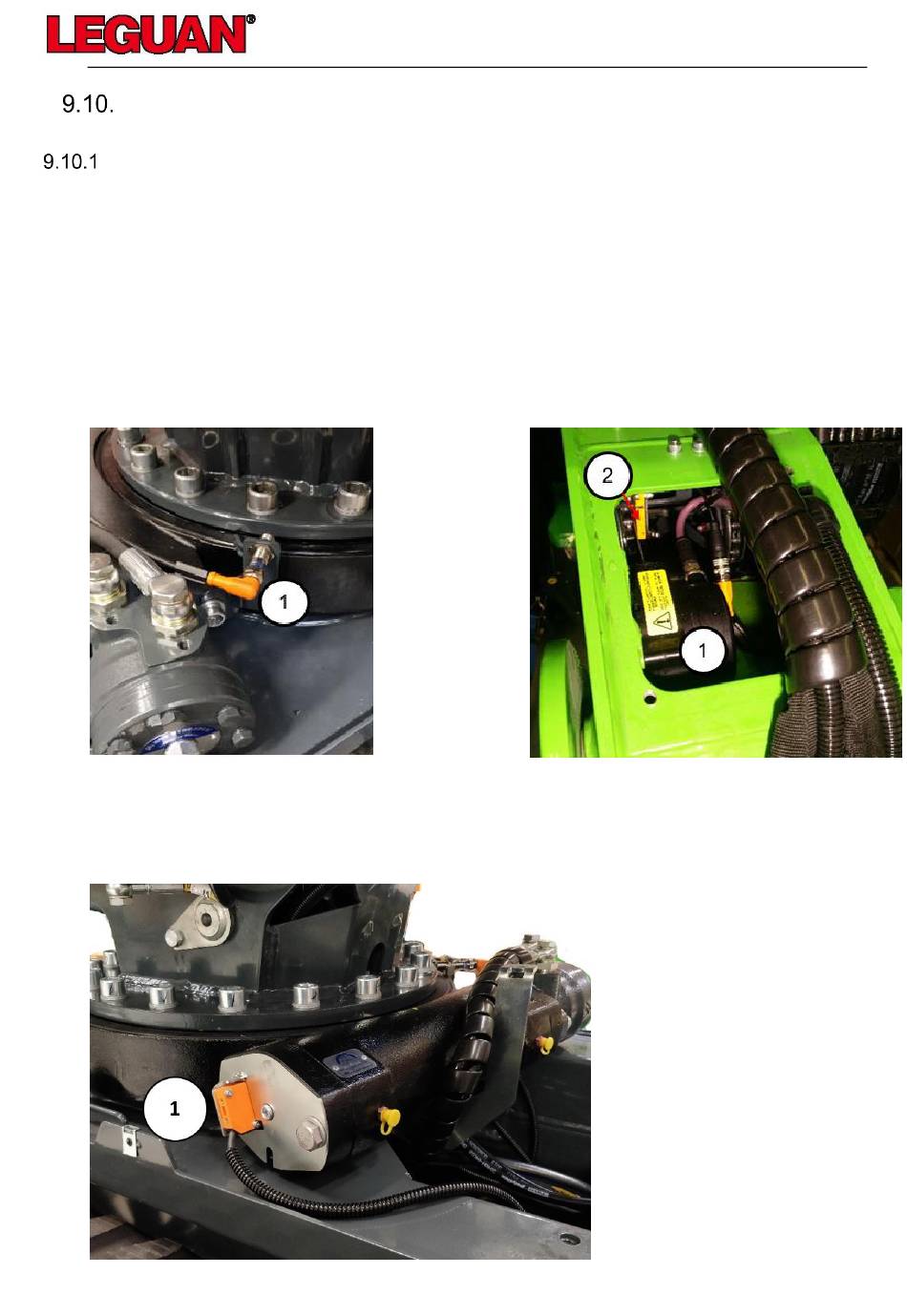

Abbildung 26 Schwenkwinkelsensor
Abbildung 27 Sensor oberer Ausleger
Die Position des Drehkranzes wird mit einem Sensor am Ende der Schnecke überwacht
(Bild 27 (1)).
Abbildung 28 Messung der Position des Drehkranzes
