POWER BOX Gemini
3.
Anschluss- und Bedienungselemente
Der Anschluss der beiden Akkus erfolgt über die beiden Uni- oder JR-
Anschlussbuchsen. Prinzipiell funktioniert die PowerBox Gemini auch mit einem
Akku, die Sicherheit einer echten Doppelstromversorgung ist dann aber nicht
gegeben. Im Prinzip könnte man mit einem V-Kabel einen Akku an beide
Akkueingänge anschließen, dann sind beide Schalter und beide Regler aktiv und
auch die volle Reglerleistung der PowerBox Gemini könnte genutzt werden.
Bitte achten Sie beim Herstellen eigener Akkusteckverbindungen dass es zu keiner
Verpolung kommt! Dadurch würden die linearen Regler der Akkuweiche zerstört.

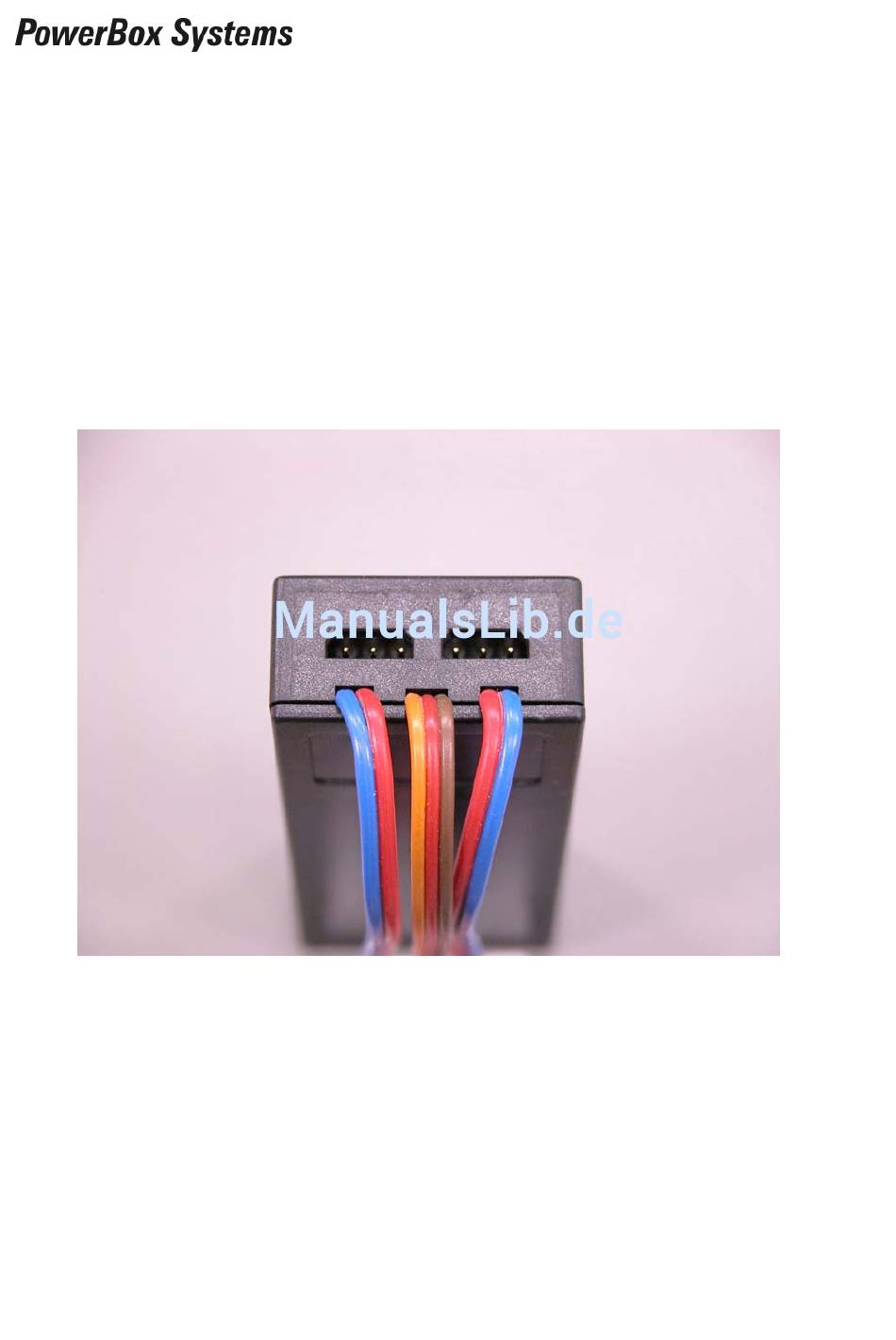

Die Stromversorgung des Empfängers und aller Servos erfolgt über die beiden
Servokabel (0,34 mm² und blau/rot) zum Empfänger. Diese Servostecker verbinden
Sie mit der Buchse „B" Ihres Empfängers und mit einem beliebigen, freien
Kanalausgang.
Das dritte, orange/rot/braune Servokabel stecken sie an den Empfängerausgang
der den Kreisel und das Kreiselservo steuert. Es wird damit nur der Impuls dieses
Kanals abgegriffen, und weitergeleitet. Am anderen Ende der PowerBox Gemini,
unmittelbar neben dem roten Stecker für den SensorSchalter, finden Sie den
Anschluss für den Kreisel. An diesem Steckplatz wird der am Empfänger
abgegriffene Impuls bereitgestellt und die zweite Spannungsebene in Höhe von 5,3
Volt.
- 8 -
