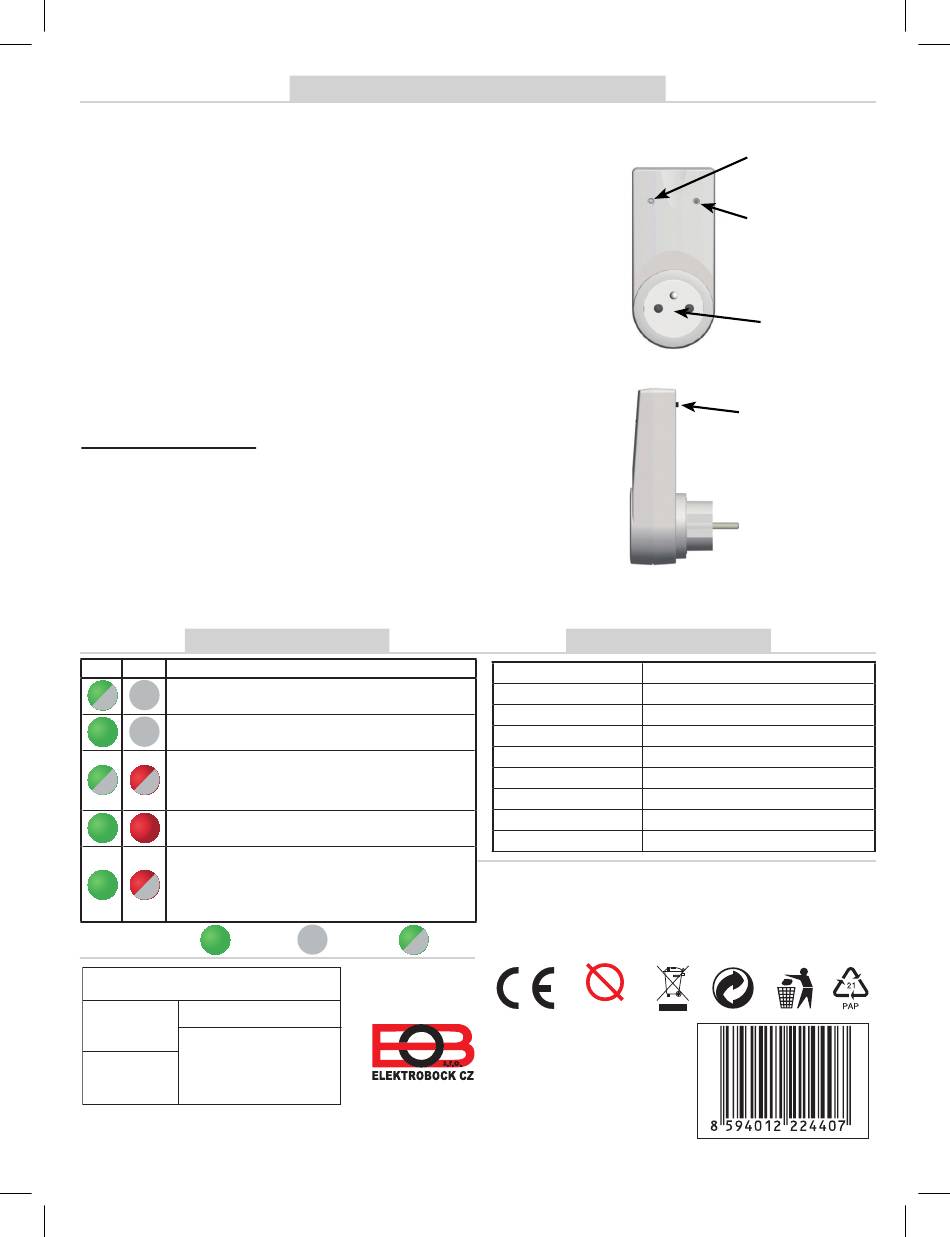

BPT003 dient zum Ein- und Ausschalten der Heizungsanlage in Verbindung mit dem
Raumthermostat BPT010 oder BPT710.
1. Schließen Sie den Empfänger an ein Stromnetz mit
230V/50Hz an
2. Auf dem Empfänger blinkt eine grüne Diode, wodurch der
Empfänger zur weiteren Einstellung vorbereitet ist.
3. Drücken Sie für ca. 1,5 Sekunden kurz
die FUNKTIONSTASTE (siehe Abb. 2)– grüne und rote
Diode blinken abwechselnd.
4. Auf dem Raumthermostat (Sender) drücken Sie die Taste für
das Senden des Codes (siehe Anleitung zu BPT010 oder
BPT710) um das Schaltelement zu aktivieren.
5. Beim richtigen Erlernen vom Code blinkt
grüne und rote Diode gleichzeitig.
FUNKTIONSTASTE
:
KURZES DRÜCKEN - Erlernen vom Code.
LANGES DRÜCKEN (ca 5 s) - RESET
(der Code wird vom Speicher gelöscht – grüne und rote
Diode blinken gleichzeitig).
Die Montage können nur Personen mit entsprechender Qualifikation durchführen!
Die Montage darf nur im spannungslosen Zustand durchgeführt werden!
INDIKATIONSDIODEN
LED 1 LED 2
Speicher ist leer, Code wurde nicht erlernt
Code wurde erlernt
BLINKEN ABWECHSELND =Modus zum Erlernen des Codes
BLINKEN GLEICHZEITIG= Code wurde erlernt
BLINKEN GLEICHZEITIG FÜR LANGE ZEIT= Code
wurde gelöscht
Relais wurde eingeschaltet
STÖRUNG (sollte innerhalb von 6 Stunden kein Signal vom
Empfänger empfangen werden, schaltet sich die Anlage
für 2 Min. in den Modus EIN und für 8 Min. in den Modus
AUS). LED-Diode 2 blinkt nur in dem Fall, dass das Relais
eingeschaltet ist, d. h. für 2 Min.
ERKLÄRUNGEN:
LEUCHTET
GARANTIESCHEIN
(für das Produkt wird eine Garantiefrist von 2 Jahren gewährt)
Verkaufsdatum:
Produktnummer:
Stempel der Verkaufsstelle:
überprüft von:
Bei den Ansprüchen in und nach der Garantiezeit schicken
Sie bitte das Produkt auf die Adresse des Herstellers.
MONTAGE UND INBETRIEBNAHME
FUNKTION
LEUCHTET
BLINKT
NICHT
MADE IN CZECH REPUBLIC
Abb. 1
Abb. 2
TECHNISCHE DATEN
Einspeisung
230 V/ 50 Hz
Kommunikationstyp
Bidirektional
Frequenz
433,92 MHz
Empfindlichkeit
< - 95 dBm
Reichweite
200 m
Ausgang
Relais, max.16A/ 250 VAC
Schutzklasse
IP40
Arbeitstemperatur
0°C bis +40°C
Abmessungen (LxBxH) 130 mm x 57 mm x 78 mm
KONFORMITÄTSERKLÄRUNG
Hiermit erklären wir, die Firma ELEKTROBOCK CZ s.r.o., dass
das Produkt BPT003 allen grundlegenden Anforderungen und
weiteren entsprechenden Bestimmungen der Richtlinie 1999/5/ES
entspricht.
Pb
LEAD FREE
Im Einklang mit RoHS
ELEKTROBOCK CZ s.r.o.
Blanenská 1763
Kuřim 664 34
Tel.: +420 541 230 216
www.elbock.cz
Grüne Diode
(LED1)
Rote Diode
(LED1)
Kindersperre
Funktionstaste
, 25 m (
(im Freien)
in Gebäuden)
Ausgestellt: am 01.09.2008
