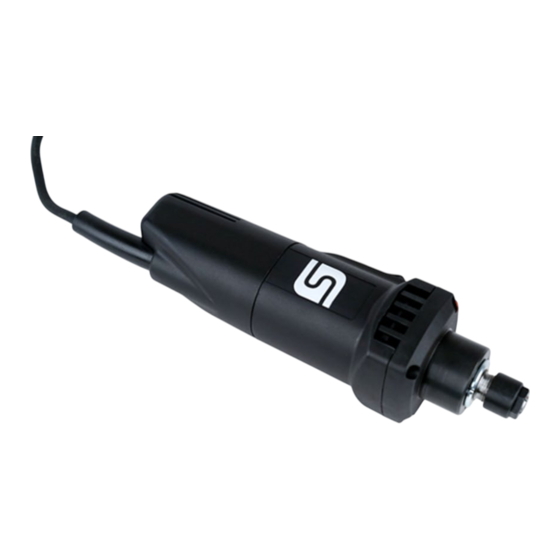

MM-800 / MM-1000 / MM-1000 DI
Auskunft für Verbraucherinformationen
Für Kunden außerhalb der U.S.
STEPCRAFT GmbH & Co. KG
An der Beile 2
58708 Menden
Deutschland
Telefon: 0049-2373-179 11 60
E-Mail: info@stepcraft-systems.com
Für Kunden aus den U.S. / Canada
STEPCRAFT Inc.
59 Field Street, Rear Building
Torrington, CT, 06790
United States
Telefon: 001-203-5561856
E-Mail: info@stepcraft.us
Original Bedien- und Sicherheitshinweise
Stand: 27.12.2019
-1-
WICHTIG: Vor Gebrauch lesen
Bedien- / Sicher-
heitshinweise
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für STEPCRAFT MM-800
Inhaltszusammenfassung für STEPCRAFT MM-800
- Seite 1 WICHTIG: Vor Gebrauch lesen Bedien- / Sicher- heitshinweise MM-800 / MM-1000 / MM-1000 DI Auskunft für Verbraucherinformationen Für Kunden außerhalb der U.S. STEPCRAFT GmbH & Co. KG An der Beile 2 58708 Menden Deutschland Telefon: 0049-2373-179 11 60 E-Mail: info@stepcraft-systems.com Für Kunden aus den U.S.
-
Seite 2: Inhaltsverzeichnis
Deutsch Inhaltsverzeichnis Zeichenerklärung ......................3 Erzeugnisangaben ......................3 Angaben zum Hersteller ....................3 Kennzeichnung der Maschine ..................3 Technische Daten ......................4 Emissionen ........................5 Lieferumfang ........................5 Bestimmungsgemäße Verwendung ................. 5 Restrisiken ........................6 Sicherheitshinweise ......................6 Rüsten / Einstellen ......................7 Netzanschluss ........................ -
Seite 3: Zeichenerklärung
916021,916025, 916030, 916031,916034, 916040, 916041,916045 2.1 Angaben zum Hersteller STEPCRAFT GmbH & Co KG, An der Beile 2, 58708 Menden, Deutschland, Telefon +49 (0)2373 / 179 11 60, Fax +49 (0)2373 / 179 11 59. 2.2 Kennzeichnung der Maschine Alle zur Identifizierung der Maschine erforderlichen Angaben sind auf dem angebrachten Leistungsschild vorhanden. -
Seite 4: Technische Daten
2.3 Technische Daten MM-800 MM-1000 MM-1000 MM-1000 DI Universalmotor funk- und 230 V~, 50 230 V~, 50 120 V~, 60 Hz 230 V~, 50 Hz fernsehentstört Aufnahmeleistung (Normallast) 800 W 1000 W 1000 W 1000 W Strom bei Normallast 4.0 A 4.6 A... -
Seite 5: Emissionen
= 82 dB (A) Unsicherheit = 3 dB (A) Die Geräuschmessung wurde ohne Werkzeug im Leerlauf durchgeführt. 2.5 Lieferumfang Fräsmotor MM-800 / MM-1000 / MM-1000 DI komplett mit: 1 Spannzange OZ 1 Einmaulschlüssel SW 17 1 Betriebsanleitung Kabel 2.6 Bestimmungsgemäße Verwendung - Das Elektrowerkzeug ist für den festen Einbau in führende Portalsysteme mit ø... -
Seite 6: Restrisiken
Elektrowerkzeug nichts, was die Sicherheit beeinträchtigen könnte. - Beschädigte Kabel oder Stecker müssen sofort ausgetauscht werden. Der Austausch darf nur durch STEPCRAFT erfolgen, um Sicherheitsgefährdungen zu vermeiden. - Scharfe Knicke am Kabel verhindern. Speziell beim Transport und Lagern der Maschine das Kabel nicht um die Maschine wickeln. -
Seite 7: Rüsten / Einstellen
Abstellen der Spannungsversorgung. Hinweise zur Wartung und Instandhaltung: - Die regelmäßige Reinigung der Maschine stellt einen wichtigen Sicherheitsfaktor dar. - Es dürfen nur original STEPCRAFT-Ersatz- und Zubehörteile verwendet werden. Andernfalls bestehen kein Garantieanspruch und keine Haftung des Herstellers. Rüsten / Einstellen 4.1 Netzanschluss... -
Seite 8: Betrieb
Zum Werkzeugwechsel gehen Sie wie folgt vor: - Zum Ausspannen des Werkzeugs wird die Spindel 1 (Abb. 1) durch Eindrücken des Verriegelungstasters 4 (Abb. 1) arretiert. - Mit einem Einmaulschlüssel SW 17 wird die Überwurfmutter 3 gelöst. - Ziehen Sie das Werkzeug nach vorne ab. - Schieben Sie das neue Werkzeug bis zum Anschlag in die Werkzeugaufnahme. -
Seite 9: Pv-Ausführung
5.2 PV-Ausführung Mit der PV-Ausführung Y (Abb. 2) können Sie die Drehzahl über die PV-Schnittstelle steuern und die Restlaufzeit bei Überlast automatisiert überwachen. Zum Schutz des Anwenders und der angeschlossenen Systeme ist die PV-Schnittstelle galvanisch von der Spannungsversorgung des Antriebsstrangs getrennt (Sicherheitsschutz-trennung). Alle Signal- und Betriebsspannungen beziehen sich auf das Bezugspotential „GND“. -
Seite 10: Drehzahlbetrieb
Pin Nr. Parameter Litzenfarbe Braun Weiß Schwarz Blau 5.3 Drehzahlvorgabe Mit dem Stellrad X (Abb. 2) können Sie die Drehzahl stufenlos verändern. Die konkreten Drehzahlwerte einzelner Stufen entnehmen Sie der Tabelle auf Seite 5 oder dem Drehzahlaufkleber am Gehäuse. Bis zum Erreichen der Motorkennlinie regelt die eingebaute Elektronik auf die eingestellte Drehzahl nach. Drehzahlstellung in PV-Ausführung Im "Portalbetrieb"... -
Seite 11: Wartung Und Instandhaltung
Wechseln Sie die Kohlebürsten nach spätestens 125 – 150 Betriebsstunden aus. Die eingesetzten Kugellager sind auf Lebenszeit geschmiert. Nach längerer Betriebszeit empfehlen wir, die Maschine einer autorisierten STEPCRAFT-Kundendienstwerkstatt zur Durchsicht zu übergeben. 6.1 Lagerung Wird das Elektrowerkzeug längere Zeit nicht verwendet, ist sie sorgfältig zu reinigen. Blanke Metallteile mit einem Rostschutzmittel einsprühen. -
Seite 12: Störungsbeseitigung
Die Ermittlung der Ursachen von vorliegenden Störungen und deren Beseitigung erfordern stets erhöhte Aufmerksamkeit und Vorsicht. Vorher Netzstecker ziehen! Im Folgenden sind einige der häufigsten Störungen und ihre Ursachen aufgeführt. Bei weiteren Störungen wenden Sie sich bitte an Ihren Händler oder direkt an den STEPCRAFT-Kundendienst. Störung Ursache Beseitigung Elektrowerkzeug lässt sich nicht... -
Seite 13: Konformitätserklärung
Konformitätserklärung -13-...
