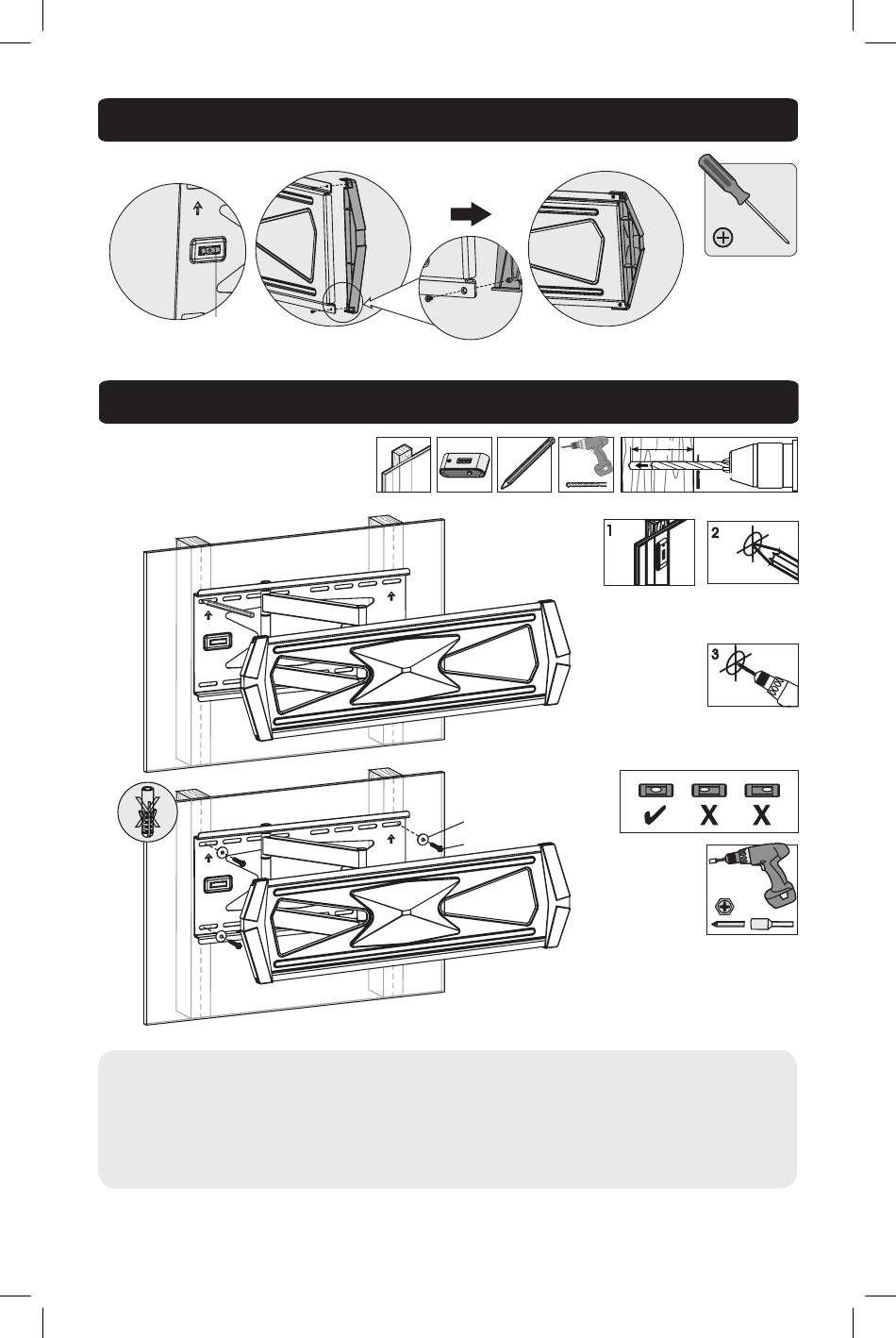

1. Montage der Wandplatte

H
2A. Montage an Holzbalkenwand
X
WARNUNG
• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir
empfehlen die Verwendung eines Balkensuchers.
• Für andere Befestigungsarten muss das Material vom Monteur bereitgestellt werden.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das
zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.
18-05-216-933842.indb 44
1
W-C
W-A
44
55 mm
2.2"
Ø4,5 mm
Ø3/16"
2
Ermitteln und markieren
Sie die genaue Position der
Montagelöcher.
3
Bohren Sie die
Führungslöcher.
Schrauben Sie die
montierte Wandplatte an
der Wand fest.
