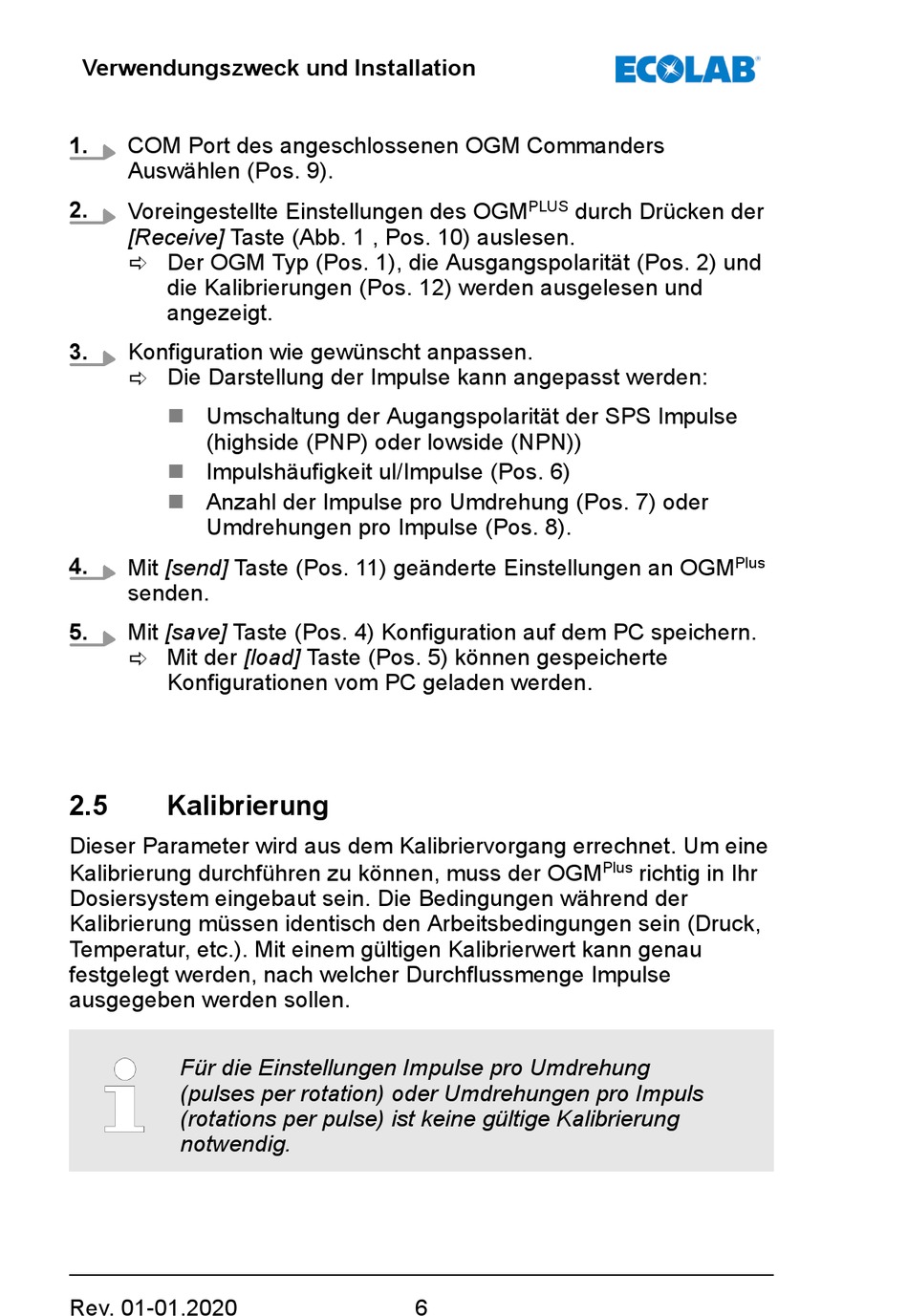

Verwendungszweck und Installation
1.
COM Port des angeschlossenen OGM Commanders
Auswählen (Pos. 9).
2.
Voreingestellte Einstellungen des OGM
[Receive] Taste (Abb. 1 , Pos. 10) auslesen.
ð Der OGM Typ (Pos. 1), die Ausgangspolarität (Pos. 2) und
die Kalibrierungen (Pos. 12) werden ausgelesen und
angezeigt.
3.
Konfiguration wie gewünscht anpassen.
ð Die Darstellung der Impulse kann angepasst werden:
n
Umschaltung der Augangspolarität der SPS Impulse
(highside (PNP) oder lowside (NPN))
n
Impulshäufigkeit ul/Impulse (Pos. 6)
Anzahl der Impulse pro Umdrehung (Pos. 7) oder
n
Umdrehungen pro Impulse (Pos. 8).
4.
Mit [send] Taste (Pos. 11) geänderte Einstellungen an OGM
senden.
5.
Mit [save] Taste (Pos. 4) Konfiguration auf dem PC speichern.
ð Mit der [load] Taste (Pos. 5) können gespeicherte
Konfigurationen vom PC geladen werden.
2.5
Kalibrierung
Dieser Parameter wird aus dem Kalibriervorgang errechnet. Um eine
Kalibrierung durchführen zu können, muss der OGM
Dosiersystem eingebaut sein. Die Bedingungen während der
Kalibrierung müssen identisch den Arbeitsbedingungen sein (Druck,
Temperatur, etc.). Mit einem gültigen Kalibrierwert kann genau
festgelegt werden, nach welcher Durchflussmenge Impulse
ausgegeben werden sollen.
Für die Einstellungen Impulse pro Umdrehung
(pulses per rotation) oder Umdrehungen pro Impuls
(rotations per pulse) ist keine gültige Kalibrierung
notwendig.
