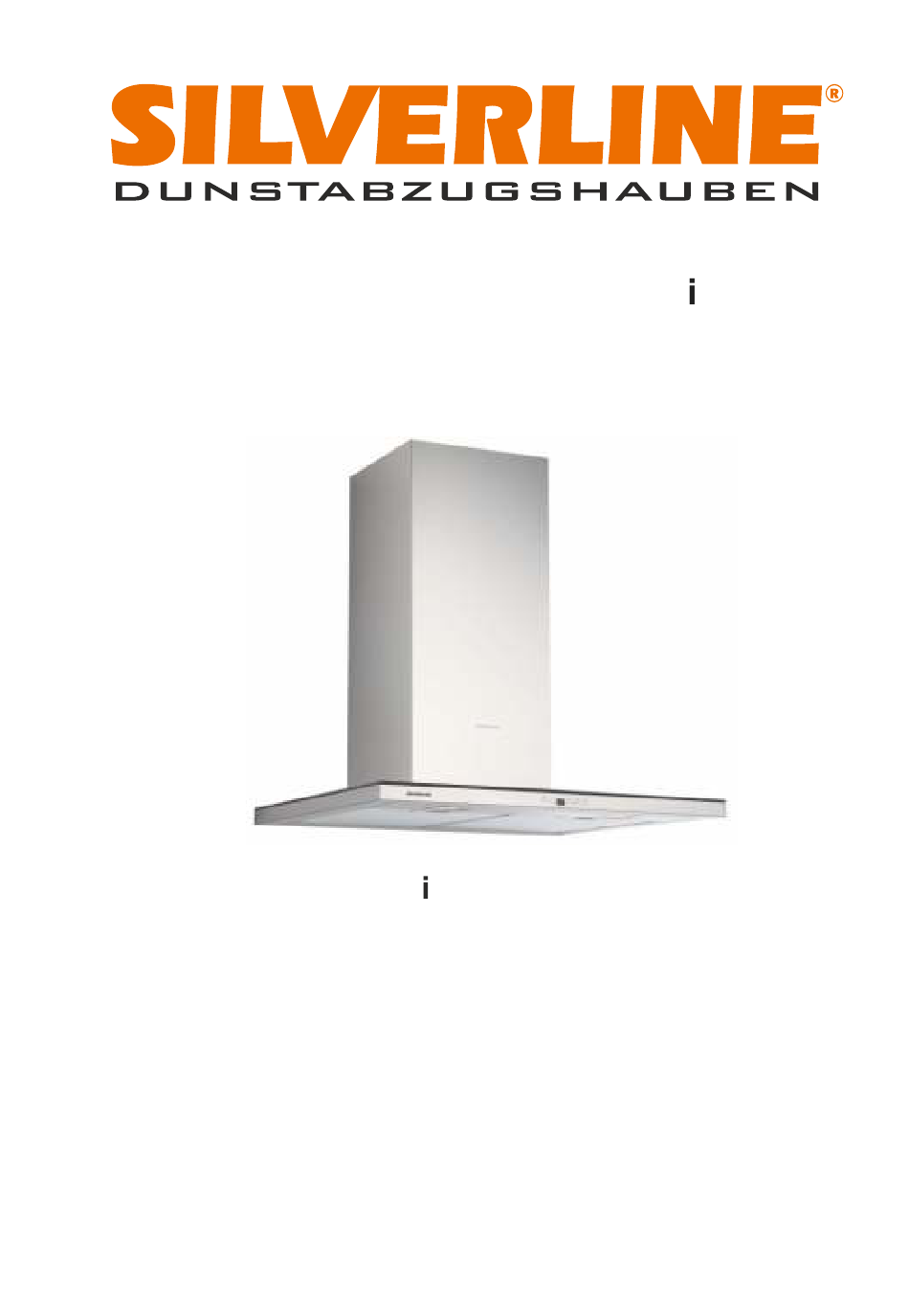

- Seite 1 Gebrauchs- und Montageanle tung Sl m Deluxe YT 610.3122.12.03 / 2018-07...
-
Seite 2: L Eber Kunde
Tel.: +49 (0) 2181 - 75668- 350 Fax: +49 (0) 2181 - 75668- 33 kundend enst@s lverl ne24.de B tte heben S e d ese Bed enungsanle tung an e nem e nfach zu erre chenden Platz auf. Ihr SILVERLINE- Team... -
Seite 3: Inhaltsverzeichnis
Se te: Inhaltsverze chn s L eber Kunde Inhaltsverze chn s E nzelte le der Dunstabzugshaube Techn sche Daten S cherhe tsh nwe se zum Gebrauch Bed enung der Haube § Motor § Beleuchtung § Nachlaufautomatik § Fettfilterreinigungsanzeige § Leistungsstufe Boost Wartung, Re n gung und Pflege §Wartungs ntervalle §Re n gung der Haube... -
Seite 4: E Nzelte Le Der Dunstabzugshaube
E nzelte le der Dunstabzugshaube Techn sche Daten Modellname: Sl m Deluxe Netzanschluss: 220-240 V~/50 Hz LED-Kette 12 V LED-Leuchte 12 V 2 x 1,5 W Motorle stung 275 W 279 W Nennle stung Maße (BxT) 59,8x50 cm - 60 cm Var ante - 80 cm Var ante 79,8x50 cm 89,8x50 cm... -
Seite 5: Bed Enung Der Haube
Bed enung der Haube Welche Le stungsstufen sollten gewählt werden? D e Le stung des Gerätes sollte den anfallenden Koch- und Bratdünsten angepasst werden, d.h. be wen g Dunst wählen S e e ne n edr ge, be starkem Dunst e ne höhere Le stungsstufe. B tte beachten S e, dass S e das Gerät bere ts zusammen m t der Kochstelle e nschalten. -
Seite 6: Wartung, Re N Gung Und Pflege Wartungs Ntervalle
Le stungsstufe BOOST D e höchste Le stungsstufe st e ne Boost-Stufe. Wenn d ese e ngestellt st bl nkt n der Anze ge Der Boost-Modus st jetzt akt v, d.h. nach 7 M nuten Laufze t schaltet der Motor automat sch n d e n edr gere Laufstufe. Be akt ver Boost-Stufe kann d e Nachlaufautomat k n cht e ngeschaltet werden. -
Seite 7: Metallfettfilter Abnehmen Und Re N Gen
Metallfettfilter abnehmen und re n gen Abnehmen der Metallfettfilter Drücken S e d e Gr ffle ste ger ngfüg g nach h nten und entnehmen S e d e Metallfettfilter schräg nach unten. Re n gung der Metallfettfilter · D e Metallfettfilter n he ßem Spülwasser gut e nwe chen, dann m t e ner we chen Bürste re n gen und anschl eßend m t he ßem Wasser gut abbrausen. -
Seite 8: Akt Vkohlefilter Austauschen
Akt vkohlefilter austauschen W r setzen be d esen Dunstabzugshauben folgende Akt vkohlefilter e n: AF 300 oder AF 500(waschbar) H nwe s: Be E nsatz der Haube m Umluftbetr eb sollte nach Beend gung des Kochvorganges d e Nachlaufautomat k etwa 10-15 M nuten zum Nachtrocknen des Kohlefilters e ngesetzt werden. -
Seite 9: Was Tun Be Problemen
Was tun be Problemen? D e Haube funkt on ert überhaupt n cht: · Wurde evtl. d e S cherung n der Haus nstallat on ausgelöst? Stromversorgung der Haube, bzw. Haupts cherung/S cherungen überprüfen · Ist der Netzstecker e ngesteckt? Z ehen S e den Netzstecker, um d e Steuerelektron k n den Ausgangszustand zu versetzen (Reset). - Seite 10 E ne Lampe der Haubenbeleuchtung st ausgefallen: B tte tauschen s e d ese Lampe aus: Leuchtm ttel austauschen Warnh nwe s: Be m Austausch e ner Lampe unbed ngt d e Stromversorgung unterbrechen, Netzstecker z ehen bzw. D e Haupts cherung ausschalten. Ansonsten besteht d e Gefahr e nes Stromschlages.
-
Seite 11: Beleuchtung / Leuchtm Ttel Austauschen
Beleuchtungsart / Leuchtm ttel austauschen Beleuchtungsart / Leuchtm ttel austauschen D e Beleuchtung st ausgefallen / E n Leuchtm ttel st defekt ·S nd d e Leuchtm ttel fest e ngesteckt? ·S tzt d e LED-Leuchte b s zum Anschlag n der Fassung? Wenn ja, st das Leuchtm ttel defekt. -
Seite 12: Abluft- Oder Umluftanschluss
Montage der Haube allgeme n S chtl ch beschäd gte Ware, d e trotzdem mont ert w rd, st generell vom Umtausch ausgeschlossen. B tte nehmen S e vor der Montage der Haube e ne Prüfung auf Vollständ gke t und eventuelle Schäden vor. -
Seite 13: W Cht Ge H Nwe Se
Montage der Haube allgeme n W cht ge H nwe se Aus S cherhe tsgründen muss der Abstand zw schen Kochfläche und Haubenunterse te be Elektrokochstellen m n. 65 cm b s max. 75 cm und be Gaskochstellen m n. 75 cm b s max. 80 cm betragen. Vor dem elektr schen Anschluss st zu prüfen, ob d e auf dem Typensch ld angegebene Spannung m t der vorhandenen örtl chen Netzspannung übere nst mmt. -
Seite 14: Montage Hrer Haube Nd V Duell
Montage der Wandhaube nd v duell 1. Montage der Wandhaube: Wenn nöt g, entsprechend des Durchmessers hres vorbere teten Luftkanals, das m tgel eferte Reduz erstück 150 -125 mm aufsetzen (Abb.M1). D e 2 Montagew nkel l nks und rechts von oben an der Motorbox anschrauben. - Seite 15 4. Montage des Schachtes (Abb. M4) Schacht-Montagebügel m tt g zur Haube d rekt unterhalb der Decke anhalten oder d esen ausmessen. D e Löcher für d e Dübel anze chnen, bohren, Dübel e nsetzen und Montagebügel befest gen. Zusammengeschobenen Schacht auf d e Haube n d e Oberplatte e nsetzen. Haube m Abluftbetr eb: Schacht-Teleskopte l m t Umluft-Öffnungen nach unten Haube m Umluftbetr eb:...
-
Seite 16: Montageze Chnungen
Montageze chnungen A,B,C Abb.M2 Abb.M1 Abb.M4... -
Seite 17: Motor Schrankmontage
Motor Schrankmontage Ausbau des Motors Für den Umtausch des Motors, d e Schächte demont eren, danach d e 6 Schrauben (1) d e auf der Motorbox abschrauben (B ld 1) und alle Kabel von der Elektron k lösen. Abb ldung 1 1-Motorbox Schrauben Motorbox (1) n Pfe lr chtung nach oben z ehen (B ld 2) Abb ldung 2... -
Seite 18: Garant Eanspruch
Garant eanspruch W r übernehmen für 2 Jahre nach Erwerb des Produktes d e Kosten für Anfahrt, Reparatur und Ersatzte le be Mängel, d e nachwe sl ch auf Produkt onsfehler zurückzuführen s nd. Von der Garant e ausgeschlossen s nd Leuchtm ttel aller Art, Glas- und Kunststoffte le, sow e Fehler und Folgeschäden, welche auf mangelhafte Abluftle tung oder fehlerhafte Montage zurückzuführen s nd. -
Seite 19: Kundend Enst
Kundend enst Sollte am Gerät e n techn scher Fehler auftreten, setzen S e s ch b tte m t unserem Kundend enst n Verb ndung: Für Deutschland, Österre ch und BeNeLux HOTLINE Tel.: +49 (0) 2181 - 75668- 350 Fax: +49 (0) 2181 - 75668- 33 Bevor S e den Kundend enst kontakt eren, not eren S e s ch b tte folgende Gerätedaten: Art kel-Nummer, Modellbeze chnung, Rev s onsnummer und...
